Informations destinées aux électriciens
Alimentation électrique 230 VCA (fiche secteur) et branchements électriques :

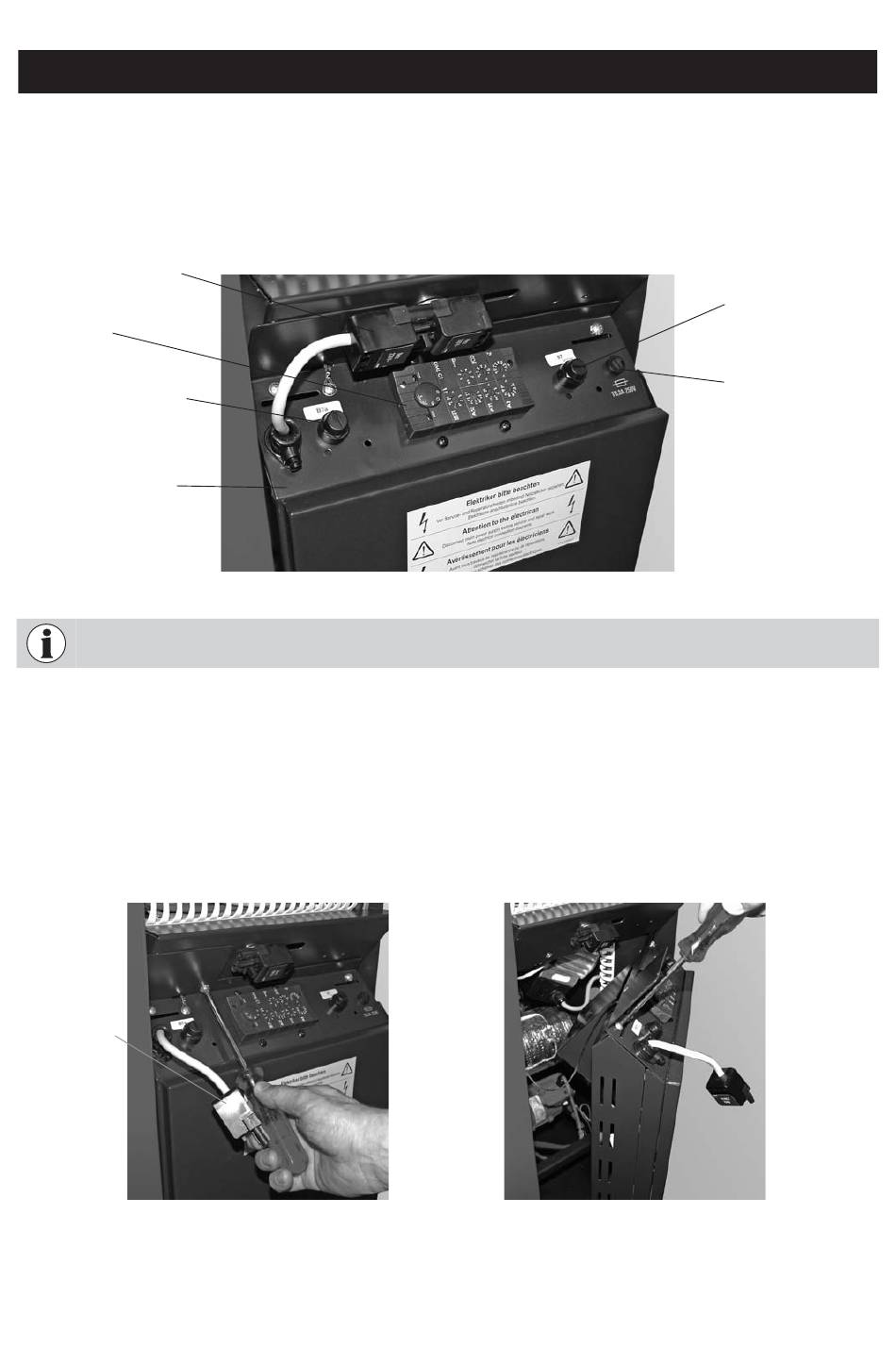

L'alimentation électrique 230 VAC (fiche secteur de l'appareil) et le tableau de commande comprenant tous les bran-
chements électriques se trouvent derrière le revêtement de paroi latérale droit. La fiche secteur, les thermostats de
sécurité, le fusible et le module MES se trouvent sur le tableau de commande. La platine de base et les bornes de
connexion (bornes à ressorts à cage non vissées) destinées aux raccords du dispositif de réglage sont installés dans
le tableau de commande – Fig. 67.
Fiche secteur de l'appareil
(230 VAC)
Module MES
Cache de protection du
tube de vis sans fin du
thermostat de sécurité
Tableau de commande
Fig. 67
Tableau de commande
Les câbles électriques ne doivent toucher ni les tuyaux de chauffage et de fumées, ni les parties non isolées
de la chaudière. Ils doivent être fixés correctement et munis d'une gaine de protection.
Pour accéder au tableau de commande :
–
Décrocher la paroi latérale arrière droite et la retirer par le haut.
–
Débrancher la fiche secteur de l'appareil et retirer les vis se trouvant derrière cette dernière – Fig. 68.
–
Sortir le tableau de commande en le faisant basculer, retirer les 2 vis et ôter le revêtement intérieur – Fig. 69.
Fiche secteur de
l'appareil
(230 VAC)
Fig. 68
Débrancher la fiche secteur de
l'appareil, retirer la vis
Fig. 69
retirer deux vis, ôter le
revêtement intérieur
34
Cache de protection du
thermostat de sécurité
Fusible de 6,3 A à
action retardée
