Section 5 : Entretien et lubrification
33992

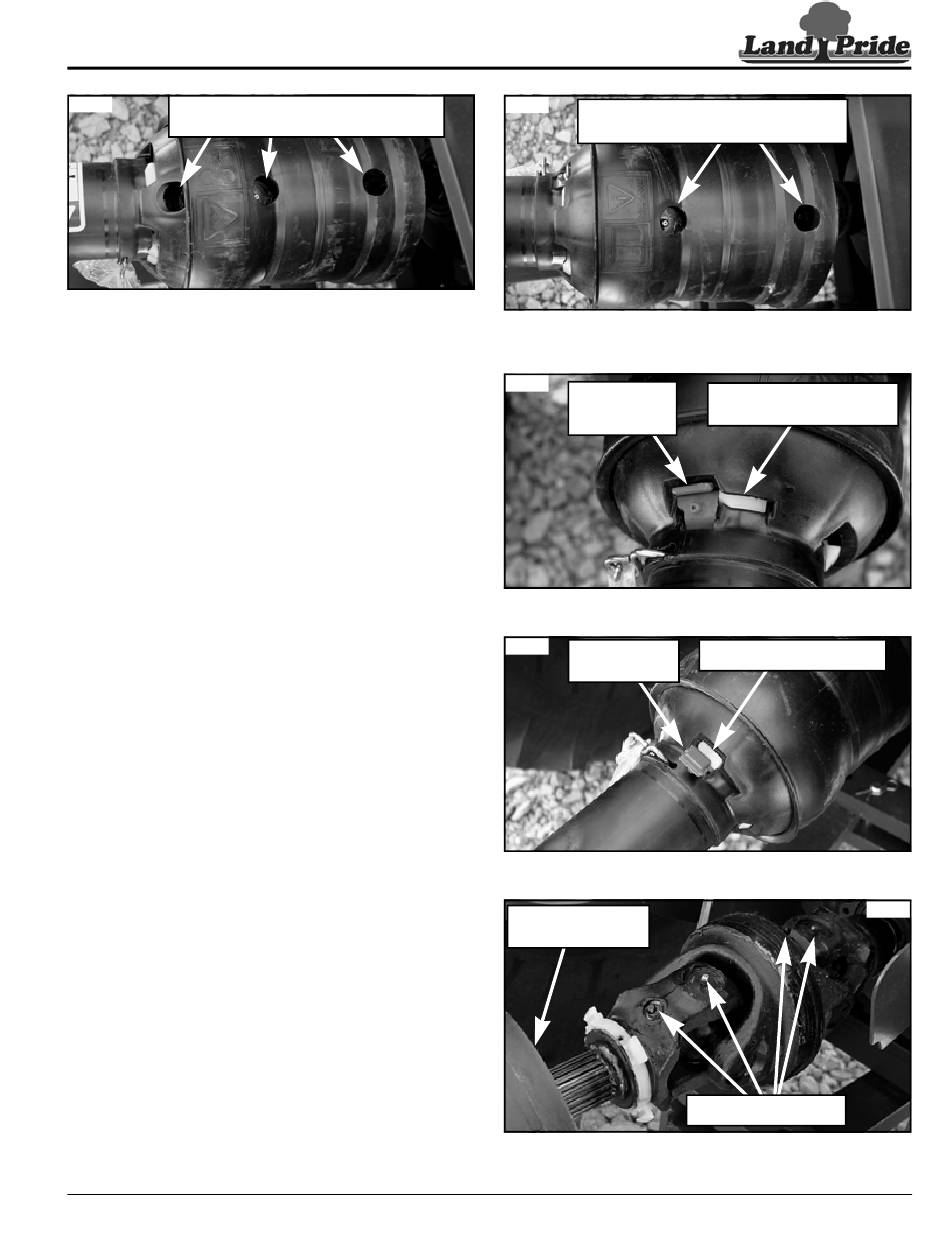

Tourner le carter de protection de l'arbre de
transmission pour aligner les trois trous du carter
de protection sur les embouts de graissage.
Lubrification à travers les trois trous dans le carter
de protection de l'arbre de transmission
Figure 5-22
Accès aux joints de l'arbre de transmission
homocinétique
Consulter la Figure 5-21 à la page 58 :
Il est possible d'accéder de deux manières aux joints homoci-
nétiques de l'arbre de transmission illustrés à la Figure 5-22
pour la lubrification. Soit par les trous dans le carter de protec-
tion de l'arbre de transmission, soit en glissant les carters de
protection pour exposer les embouts de graissage comme
illustré à la Figure 5-26.
Lubrification par les trous d'accès
1.
Consulter la Figure 5-22 : Tourner le carter de protection
de l'arbre de transmission jusqu'à ce que les trous dans le
carter soient alignés sur les embouts de graissage du joint
homocinétique.
2.
Appliquer le bon type et la bonne quantité de lubrifiant. Se
référer à la rubrique « Joints homocinétiques de l'arbre
de transmission principal » à la page 58 pour les quanti-
tés et le type de lubrification.
3.
Consulter la Figure 5-23 : Effectuer une rotation de
180 degrés du carter de protection de l'arbre de transmis-
sion jusqu'à ce que les trous sur le côté opposé du carter
de protection soient alignés sur les autres embouts de
graissage dans le joint homocinétique.
4.
Répéter l'étape 2 ci-dessus sur chaque embout de
graissage non graissé à l'étape 2.
5.
Les étapes 1 et 2 peuvent être répétées pour lubrifier le
joint universel sur le côté opposé de l'arbre de transmis-
sion. (Le côté opposé de l'arbre de transmission possède
un seul embout de graissage.)
Lubrification en glissant les carters de protection
de l'arbre de transmission
1.
Consulter la Figure 5-24 : À l'aide d'un tournevis à lame
plate ou d'un outil similaire, soulever le dessus de la
languette de verrouillage rouge.
2.
Consulter la Figure 5-25 : Tourner l'anneau de verrouil-
lage blanc dans le sens antihoraire à la position illustrée.
3.
Consulter la Figure 5-26 : Tirer le carter de protection de
l'arbre de transmission vers l'arrière jusqu'à ce que le joint
homocinétique soit exposé.
4.
Appliquer le bon type et la bonne quantité de lubrifiant. Se
référer à la rubrique « Joints homocinétiques de l'arbre
de transmission principal » à la page 58 pour les quanti-
tés et le type de lubrification.
5.
Glisser à nouveau le carter de protection de l'arbre de
transmission vers sa position de fonctionnement.
6.
Consulter la Figure 5-24 : Tourner l'anneau de verrouil-
lage blanc dans le sens horaire et appuyer sur la languette
de verrouillage jusqu'à ce qu'elle s'enclenche en place,
comme illustré.
Les étapes 1 à 6 peuvent être répétées pour lubrifier le joint uni-
versel sur le côté opposé de l'arbre de transmission.
13 octobre 2020
Table des matières
33993
Lubrification à travers deux trous dans le carter
33994
verrouillage rouge
Carter de protection de l'arbre de transmission verrouillé
33995
verrouillage rouge
Carter de protection de l'arbre de transmission déverrouillé
Carter de protection de
l'arbre de transmission
tiré vers l'arrière
Glisser le carter de protection de l'arbre de transmission
vers l'arrière pour exposer les embouts de graissage.
Débroussailleuses rotatives RC(L)4710 et RCM(L)4710 334-863M-FRC
Tourner le carter de protection de l'arbre de
transmission pour aligner deux trous du carter
de protection sur les embouts de graissage.
de protection de l'arbre de transmission
Figure 5-23
Languette de
Anneau de verrouillage blanc
positionné sur le côté droit de la
enclenchée
languette de verrouillage rouge
en position
Figure 5-24
Languette de
Anneau de verrouillage blanc
tourné dans le sens antihoraire
soulevée
Figure 5-25
Embouts de graissage
homocinétiques exposés
Figure 5-26
33966
59
