Section 1 : Montage et configuration
Attelage à chape tournante (en option)
Consulter la Figure 1-2 :
L'attelage à chape tournante pivote d'un côté à l'autre jusqu'à
35 degrés dans chaque sens. Il comporte un arrêt pour empê-
cher que l'attelage ne soit installé en l'envers. Le client fournit la
goupille d'attelage et l'anneau de la goupille d'attelage.

Attelage Performance Land Pride (en option)

Consulter la Figure 1-3 :
L'attelage Performance Land Pride est un attelage compatible
avec la barre de traction et à l'attelage à autonivellement qui
pivote vers le haut et vers le bas, mais aussi d'un côté à l'autre.
Il est maintenu en position verticale avec l'anneau de goupille
d'attelage fourni par le client.
Attelage à barre Bar-Tite (en option)
Consulter la Figure 1-4 :
L'attelage à barre Bar-Tite fonctionne de la même façon que
l'attelage Performance Land Pride sauf qu'il est serré directe-
ment sur la barre de traction. L'attelage à barre Bar-Tite est
placé entre les plaques en acier trempé pour éliminer l'usure de
la barre de traction.
Attelage à rotule (en option)
Consulter la Figure 1-5 :
L'attelage à rotule permet à la débroussailleuse de tourner
autour d'une rotule d'attelage d'environ 5,87 cm (2 5/16 po)
montée sur la barre de traction du tracteur. Tourillon fourni par
le client.
Attelage à crochet (en option)
Consulter la Figure 1-6 :
L'attelage à crochet permet à la débroussailleuse de pivoter
autour du raccord d'attelage à crochet. L'attelage à crochet est
idéal pour une barre de traction à trou.
14
Débroussailleuses rotatives RC(L)4710 et RCM(L)4710 334-863M-FRC
Table des matières
72191
70454
DEUX EMBOUTS DE GRAISSAGE
L'ATTELAGE PIVOTE LIBREMENT
VERS LE HAUT ET LE BAS.
L'ATTELAGE PIVOTE AFIN DE PERMETTRE À LA
DÉBROUSSAILLEUSE DE PIVOTER LIBREMENT
SUR LA BARRE DE TRACTION DU TRACTEUR.
70451
70453
L'ATTELAGE PERMET
À LA DÉBROUSSAILLEUSE
DE PIVOTER AUTOUR
DE LA ROTULE.
70452
EMBOUT
DE GRAISSAGE
L'ARRÊT PERMET
UN DÉPLACEMENT
DE 35° DANS UN SENS
COMME DANS L'AUTRE.

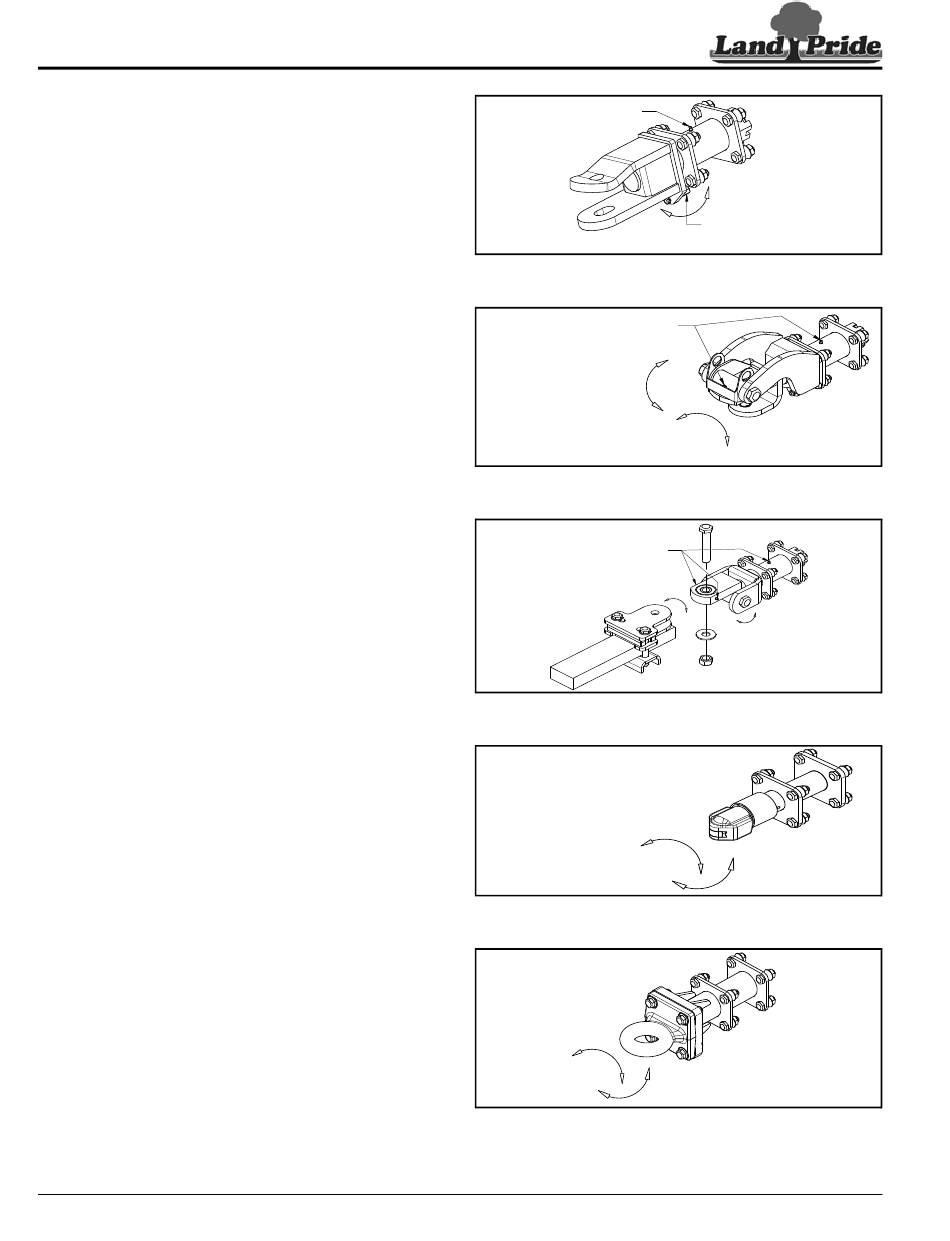

Attelage à chape tournante
Figure 1-2
Attelage Performance Land Pride
Figure 1-3
TROIS EMBOUTS DE GRAISSAGE
L'ATTELAGE PIVOTE AFIN DE
PERMETTRE À LA DÉBROUSSAILLEUSE
DE PIVOTER LIBREMENT SUR LA
BARRE DE TRACTION DU TRACTEUR.
Attelage à barre Bar-Tite
Figure 1-4
Attelage à rotule
Figure 1-5
L'ATTELAGE PERMET À LA
DÉBROUSSAILLEUSE DE
PIVOTER AUTOUR DU PIVOT.
Attelage à crochet
Figure 1-6
L'ATTELAGE PIVOTE
LIBREMENT VERS LE
HAUT ET LE BAS.
