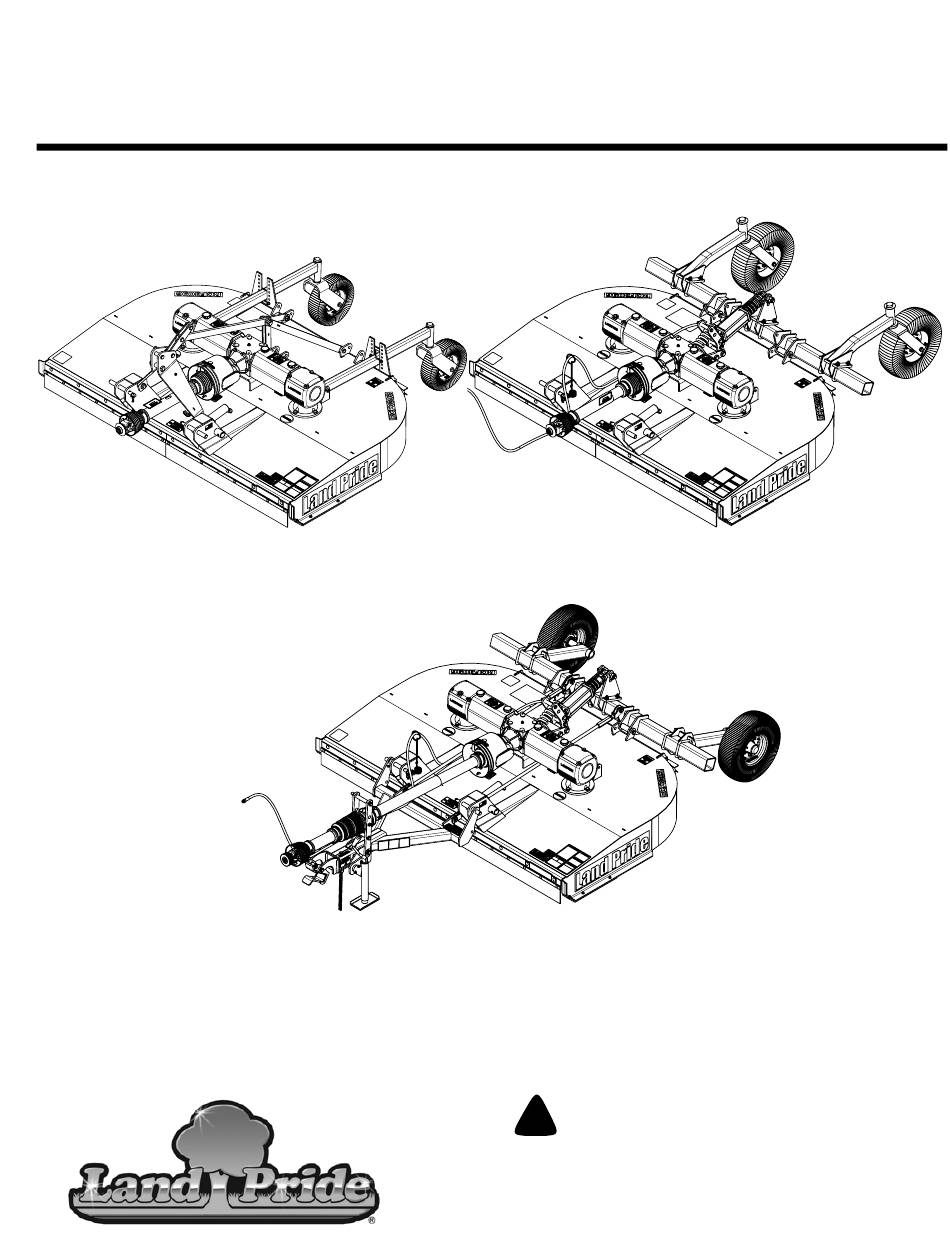

Débroussailleuses rotatives
RCF3096, RCF3010 et RCFM3010
35037A
Configuration à trois points avec roues arrière
simples sur les bras de poutre
Configuration tractée avec roues arrière
simples sur les essieux arrière
!
Configuration semi-portée avec roues arrière
simples sur les essieux arrière
Manuel d'utilisateur
Lire entièrement le Manuel d'utilisateur. Lorsque ce symbole apparaît,
les instructions et avertissements qui suivent sont importants;
les suivre sans exception. La vie de l'opérateur et celle des autres
en dépendent !
La photo de couverture peut présenter l'équipement en option
non fourni avec l'unité standard.
Pour obtenir un Manuel d'utilisateur et une trousse d'étiquettes
en anglais, veuillez communiquer avec votre concessionnaire
Land Pride.
35037B
35037C
326-566M-FRC
Impression : le 1 février 2025
