Section 5 : Entretien et lubrification
72288
Trou d'accès (A)
Barre forgée avec cuvette boulonnée
N
o
N
o
de pièce Description de la pièce
318-586A
TROUSSE DE BOULON DE LAME
(Comprend les articles 1, 2, et 3 ci-dessous.)
1 802-277C
BOULON DE LAME
2 804-147C
RONDELLE PLATE 1
3 803-170C
CONTRE-ÉCROU À TÊTE HEXAGONALE
4 331-507D
CUVETTE BOULONNÉE
5 334-053H
BARRE DE LAME EN LOSANGE
6 802-250C
BOULON GR5 DE 1/2 po – 13 x 2 1/4 po
7 804-016C
RONDELLE PLATE DE 1/2 po
8 803-342C
CONTRE-ÉCROU À TÊTE HEXAGONALE
DE 1/2 po – 13
9 805-105C
GOUPILLE FENDUE DE 1/4 x 2 1/2 po
10 820-722C
LAME DE DÉBROUSSAILLEUSE
DE 1,27 x 10 x 58 cm (1/2 x 4 x 23 po)
SENS HORAIRE (AILE GAUCHE)
10 820-721C
LAME DE DÉBROUSSAILLEUSE
DE 1,27 x 10 x 73,7 cm (1/2 x 4 x 29 po)
SENS ANTIHORAIRE (CENTRAL)
10 820-720C
LAME DE DÉBROUSSAILLEUSE
DE 1,27 x 10 x 58 cm (1/2 x 4 x 23 po)
SENS HORAIRE (AILE DROITE)
11 840-273C
BOUCHON EN CAOUTCHOUC
À D.I. DE 7,6 cm (3 po)

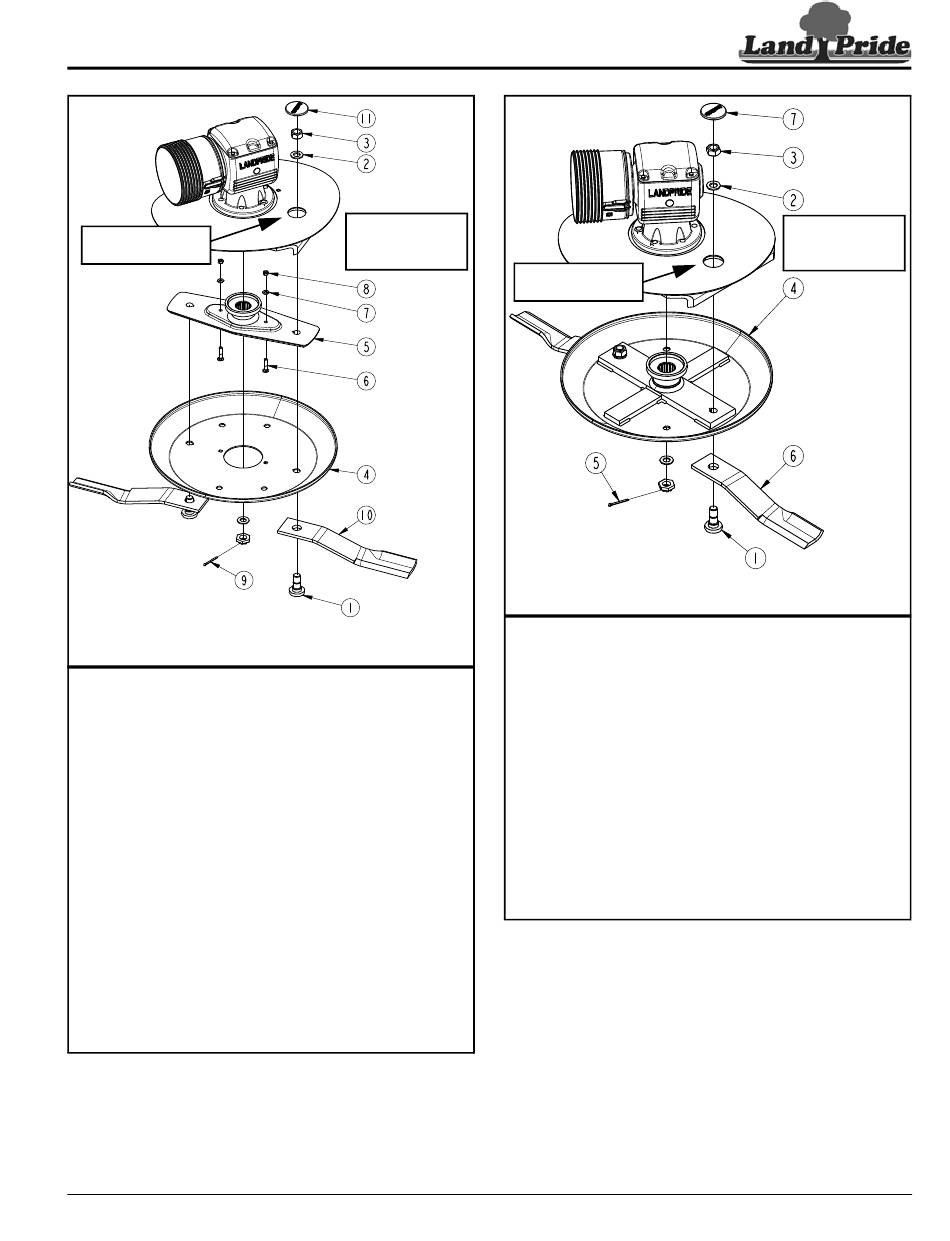

Montage de barre forgée avec cuvette boulonnée
Figure 5-11
13 octobre 2020
Table des matières
Utiliser la clé à
douille de 1 11/16 po
sur l'écrou de lame
(n
o
3).
Trou d'accès (A)
N
o
N
1 802-277C
2 804-147C
3 803-170C
4 330-970H
5 805-105C
6 820-722C
6 820-721C
6 820-720C
7 840-273C
Débroussailleuses rotatives RC(L)4710 et RCM(L)4710 334-863M-FRC
Ensemble de cuvette soudée
o
de pièce Description de la pièce
318-586A
TROUSSE DE BOULON DE LAME
(Comprend les articles 1, 2, et 3 ci-dessous.)
BOULON DE LAME
RONDELLE PLATE
CONTRE-ÉCROU À TÊTE HEXAGONALE
CUVETTE SOUDÉE
GOUPILLE FENDUE DE 1/4 x 2 1/2 po
LAME DE DÉBROUSSAILLEUSE
DE 1,27 x 10 x 58 cm (1/2 x 4 x 23 po)
SENS HORAIRE (AILE GAUCHE)
LAME DE DÉBROUSSAILLEUSE
DE 1,27 x 10 x 73,7 cm (1/2 x 4 x 29 po)
SENS ANTIHORAIRE (CENTRAL)
LAME DE DÉBROUSSAILLEUSE
DE 1,27 x 10 x 58 cm (1/2 x 4 x 23 po)
SENS HORAIRE (AILE DROITE)
BOUCHON EN CAOUTCHOUC
À D.I. DE 7,6 cm (3 po)
Montage de la cuvette soudée
Figure 5-12
Utiliser la clé à
douille de 1 11/16 po
sur l'écrou de lame
(n
o
