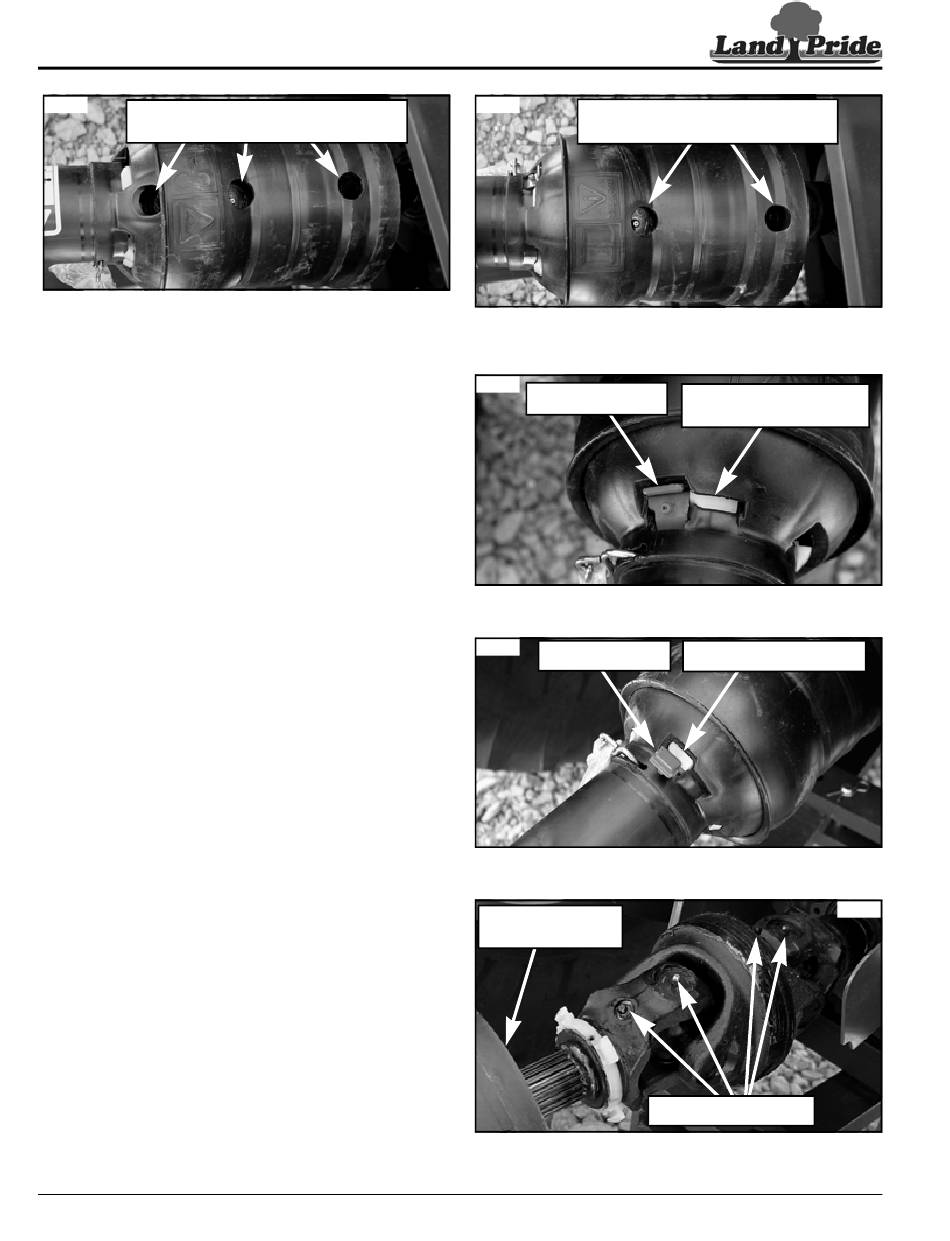

Section 5 : Entretien et lubrification
33992
Tourner le carter de protection de l'arbre de trans-
mission pour aligner les trois trous du carter de
protection sur les embouts de graissage.
Lubrification à travers les trois trous dans le carter
de protection de l'arbre de transmission
Figure 5-24
Accès aux joints de l'arbre de transmission
homocinétique
Consulter la Figure 5-23 :
Il est possible d'accéder de deux manières aux joints homociné-
tiques de l'arbre de transmission illustrés à la Figure 5-24 pour la
lubrification. Soit par les trous dans le carter de protection de l'arbre
de transmission, soit en glissant les carters de protection pour
exposer les embouts de graissage comme illustré à la Figure 5-28.
Lubrification par les trous d'accès
1.
Consulter la Figure 5-24 : Tourner le carter de protection
de l'arbre de transmission jusqu'à ce que les trous dans le
carter soient alignés sur les embouts de graissage du joint
homocinétique.
2.
Appliquer le bon type et la bonne quantité de lubrifiant. Se
référer à la rubrique « Joints homocinétiques de l'arbre
de transmission principal » à la page 69 pour les quantités
et le type de lubrifiant.
3.
Consulter la Figure 5-25 : Effectuer une rotation de
180 degrés du carter de protection de l'arbre de transmis-
sion jusqu'à ce que les trous sur le côté opposé du carter de
protection soient alignés sur les autres embouts de grais-
sage dans le joint homocinétique.
4.
Répéter l'étape 2 ci-dessus sur chaque embout de grais-
sage non graissé à l'étape 2.
5.
Les étapes 1 et 2 peuvent être répétées pour lubrifier le joint
universel sur le côté opposé de l'arbre de transmission.
(Le côté opposé de l'arbre de transmission possède un seul
embout de graissage.)
Lubrification en glissant les carters de protection
de l'arbre de transmission
1.
Consulter la Figure 5-26 : À l'aide d'un tournevis à lame
plate ou d'un outil similaire, soulever le dessus de la
languette de verrouillage rouge.
2.
Consulter la Figure 5-27 : Tourner l'anneau de verrouillage
blanc dans le sens antihoraire à la position illustrée.
3.
Consulter la Figure 5-28 : Tirer le carter de protection de
l'arbre de transmission vers l'arrière jusqu'à ce que le joint
homocinétique soit exposé.
4.
Appliquer le bon type et la bonne quantité de lubrifiant. Se
référer à la rubrique « Joints homocinétiques de l'arbre
de transmission principal » à la page 69 pour les quantités
et le type de lubrifiant.
5.
Glisser à nouveau le carter de protection de l'arbre de trans-
mission vers sa position de fonctionnement.
6.
Consulter la Figure 5-26 : Tourner l'anneau de verrouillage
blanc dans le sens horaire et appuyer sur la languette de
verrouillage jusqu'à ce qu'elle s'enclenche en place, comme
illustré.
Les étapes 1 à 6 peuvent être répétées pour lubrifier le joint
universel sur le côté opposé de l'arbre de transmission.
70
Débroussailleuses rotatives RCB(M)5710 et RCB(M)L5710 337-049M-FRC
Table des matières
33993
Lubrification à travers deux trous dans le carter
de protection de l'arbre de transmission
33994
Languette de verrouil-
lage rouge enclenchée
Carter de protection de l'arbre de transmission verrouillé
33995
Languette de verrouil-
lage rouge soulevée
Carter de protection de l'arbre de transmission déverrouillé
Carter de protection de
l'arbre de transmission
tiré vers l'arrière
Glisser le carter de protection de l'arbre de transmission vers
l'arrière pour exposer les embouts de graissage.
Tourner le carter de protection de l'arbre de
transmission pour aligner deux trous du carter
de protection sur les embouts de graissage.
Figure 5-25
Anneau de verrouillage blanc
positionné sur le côté droit de la
languette de verrouillage rouge
Figure 5-26
Anneau de verrouillage blanc
tourné dans le sens antihoraire
Figure 5-27
Embouts de graissage
homocinétiques exposés
Figure 5-28
33966
24 septembre 2020
