www.promac.ch / www.promac.fr

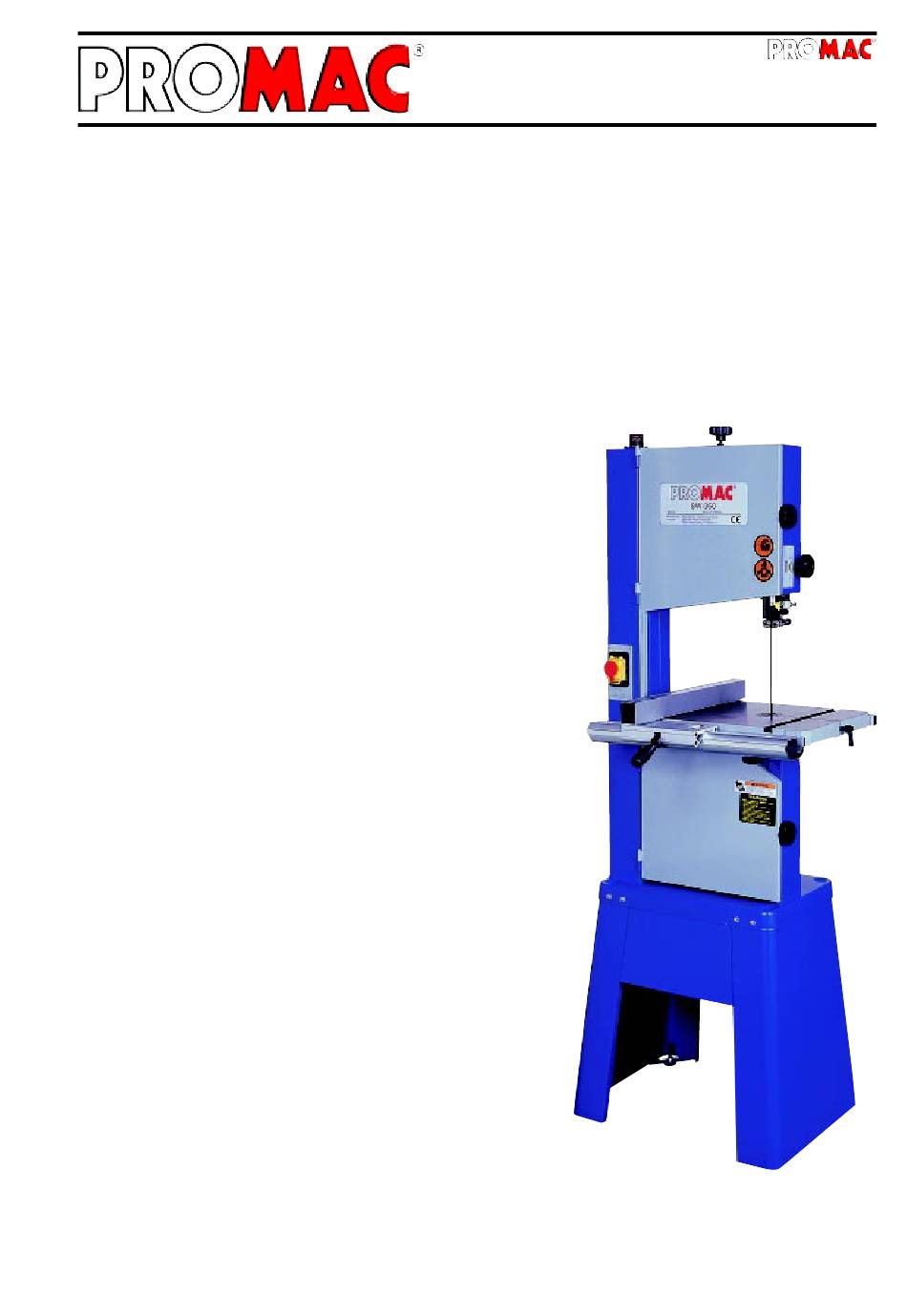

Scie à bois à ruban
Bedienungsanleitung
Inhaltsverzeichnis
2
CE-Konformitätserklärung
3-4
5
Elektrischer Plan, Stückliste der elektrischen Anlage
6
Maschinenbeschrieb
7
8
9
10
11
Wartungsarbeiten
21-24
Ersatzteilzeichnungen
Ersatzteillisten
25
Garantieschein
Mode d'emploi
Index
2
Déclaration CE de conformité
14
15
16
17
18
19
20
21-24 Vue éclatées
Listes des pièces de rechange
25
Holz-Bandsäge
BD255 / 2004.01
SW 350
SW 350
1
Publicité
Table des Matières
Manuels Connexes pour Promac SW 350
Sommaire des Matières pour Promac SW 350
-
Page 1: Table Des Matières
SW 350 BD255 / 2004.01 www.promac.ch / www.promac.fr Holz-Bandsäge SW 350 Scie à bois à ruban Bedienungsanleitung Inhaltsverzeichnis CE-Konformitätserklärung Sicherheitsvorschriften Technische Daten Elektrischer Plan, Stückliste der elektrischen Anlage Maschinenbeschrieb Zusammenbau Tischblockierung Sägebandwechsel Einstellungen Wartungsarbeiten 21-24 Ersatzteilzeichnungen Ersatzteillisten Garantieschein Mode d'emploi Index Déclaration CE de conformité... - Page 2 - EN 50081-2, EN 61000-6-2, EN 61000-3-2, EN 61000-3-3 - EN 60204-1 TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: SW 350 sofern diese gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wird, den Vorschriften betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG ent- spricht.
-
Page 3: Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften SW 350 Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. - Page 4 Schutzmaßnahmen vorzunehmen (z.B. Ohrschutz). Elektrischer Netzanschluss Die Maschine Modell SW 350 wird mit einem Netzkabel mit Stecker geliefert, 230V, 50Hz. Die Anschlüsse sowie Aenderungen des Netzanschlusses sind von einem Fachmann gemäss Norm EN60204- 1, Punkt 5.3 vorzunehmen.
-
Page 5: Technische Daten
Technische Daten SW 350 Modell ..........SW 350 Motor Volt ..............230 Motor Kw ..............0.55 2 Bandgeschwindigkeiten m/mim ...... 400 / 720 Schnitthöhe mm ............200 Durchlass - Schnittbreite ..........346 Gusstisch schwenkbar ..........0-45° Tischabmessungen mm ........355x495 Bandlänge mm ............ - Page 6 Maschinenaufbau SW 350 Bei richtiger Bedienung und Wartung ist die sichere Funktion und die hohe Arbeitsgenauigkeit über Jahre hinaus gewährleistet. Die Maschine darf nur nach eingehendem Studium der Bedienungsanleitung und nur wenn alle Handgriffe, die zur Bedienung gehören sicher verstanden und beherrscht werden, in Betrieb gesetzt werden.
-
Page 7: Zusammenbau
Zusammenbau SW 350 Vor allen Wartungs- oder Einstellarbeiten an der Maschine muss diese durch Ausziehen des Netzsteckers vom Stromnetz ge- trennt werden! Stand verankern 1. Verankern Sie den Maschinenstand (Fig.1) im Boden mittels Schrau- ben M8x16, Antivibrationslagerungen, Unterlagscheiben (M6x13) und Sechskantschrauben M6x16. -
Page 8: Tischblockierung
Tischblockierung SW 350 Vor allen Wartungs- oder Einstellarbeiten an der Maschine muss diese durch Ausziehen des Netzsteckers vom Stromnetz ge- trennt werden! Tischverstellung 1. Netzstecker ausziehen. 2. Verriegelungshebel (C, Fig. 5) lockern, Tisch bis 45° nach rechts oder bis 10° nach links kippen. -
Page 9: Sägebandwechsel
Sägebandwechsel SW 350 Sägebandwechsel 1. Netzstecker ziehen. 2. Tischeinlage und Kegelbolzen am Tisch demontieren. 3. Die obere und untere Sägebandtüren öffnen. 4. Die obere und untere Sägebandführungen lösen. 5. Den Spannhebel (A. Fig.7) auf der Rückseite der Bandsäge lösen. 6. Das Sägeband ist jetzt gelöst und kann durch den Tischspalt entfernt werden. -
Page 10: Einstellungen
Tisch (A, Fig. 12) . Wir empfehlen für ein sauberes Arbei- ten die PROMAC Späneabsaugung Modell 347 oder 345C. Gehrungsanschlag Die PROMAC Bandsäge ist mit einem Gehrungsanschlag ausgestat- tet. Dieser wird in der Tischnut geführt und ermöglicht Gehrungsschnitte wie bei Figur 14 gezeigt. - Page 11 Wartung SW 350 Nachstehend sind die wichtigsten Wartungseingriffe angeführt, die in tägliche, wöchentliche, monatliche und halbjährliche Eingriffe unterteilt werden können. Die Nichteinhaltung der vorgesehenen Arbeiten bedingt einen vorzeitigen Verschleiss und geringere Leistung der Maschine. Tägliche Wartung - Allgemeine Reinigung der Maschine von angefallenem Sägespänen.
-
Page 12: Consignes De Sécurité
Consignes de sécurité SW 350 Pour éviter de graves blessures au maniement des machines, il est indispensable que vous lisiez ce mode d'emploi attentivement. Comme toutes les machines, une ponceuse comporte des dangers propres à l’utilisation et au maniement des machines en général. - Page 13 (Ex. Casque anti-bruit ). Connexion électrique au réseau La machine modèle SW 350 est livrée avec un câble d'alimentation en 230 volts. La protection doit être égale à un DRT de 10A. Vous trouverez les caractéristiques électriques précises sur la plaque signalétique de type de la machine, ou dans le schéma du câblage électrique inclus dans le manuel d’utilisation.
-
Page 14: Caractéristiques Techniques, Schéma Électrique / Liste Des Composants Électriques
Données Techniques SW 350 Modèle ..........SW 350 Moteur volts .............. 230 Moteur kW ............... 0.55 2 vitesses m/min ..........400 / 720 Hauteur de coupe mm ..........200 Largeur col de cygne mm .......... 346 Table en fonte inclinable .......... 0-45°... -
Page 15: Présentation De La Machine
Présentation de la machine SW 350 Une bon fonctionnement et une précision vous seront garanties pour de longues années;en respectant un maniement correct et une maintenance régulière. Ne mettez pas en marche la machine avant d'avoir bien lu le mode d'emploi et avant d'avoir bien compris toutes manoeuvres de sécurité... -
Page 16: Assemblage
Assemblage SW 350 Débranchez la machine de sa source d'alimentation avant tous travaux d'entretien ou de réglage! Ancrage du socle au sol 1. Ancrez le socle de la machine (Fig. 1) au sol avec des boulons d'ancrage M8x16, et en insérant des patins anti-vibration, des ressorts (M6x13) et vis hexagonale M6x16. -
Page 17: Réglage De La Table
Réglage de la table SW 350 Débranchez la machine de sa source d'alimentation avant tous travaux d'entretien ou de réglage! Réglage de la table 1. Débranchez la machine du réseau. 2. Desserrez le levier de blocage (C, Fig. 5), basculez la table jusqu'à 45°... -
Page 18: Changement Du Ruban
Changement du ruban SW 350 Changement du ruban 1. Débranchez la machine du réseau. 2. Démontez l'insert de la table et la goupille conique. 3. Ouvrez les portes supérieure et inférieure. 4. Desserrez les guides ruban supérieurs et inférieurs. 5. Desserrez le levier de tension (A. Fig.7) à l'arrière de la scie. -
Page 19: Réglage
(A, Fig.13) à l'aide de la manivelle de réglage à la hauteur désirée et serrez-la. Raccordement d'un aspirateur de copeaux La scie à ruban PROMAC est pourvue d'un raccord de 100mm pour l'aspiration des copeaux. Le raccord est positionné sous la table (A, Fig. 12). -
Page 20: Entretien
Entretien SW 350 Les interventions de maintenance, journalières, hebdomadaires, mensuelles et semi-annuelles, à prévoir, sont indiquées ci-après. Ne pas effectuer régulièrement ces travaux serait une cause d'usure prématurée de la machine et d’un rendement moins important. Entretien journalier - Nettoyage général de la machine de tous les copeaux qui s’y trouvent. - Page 21 Ersatzteilzeichnung / Vue éclatée SW 350...
- Page 22 Ersatzteilliste / Liste de pièces de rechange SW 350 PM 350001 Gehäuserahmen / Carcasse PM 350058 Stange / Axe PM 350002 Türe / Porte haute PM 350059 Halter / Porteur PM 350003 Türe / Porte basse PM 350060 Feder / Ressort...
- Page 23 Ersatzteilliste / Liste de pièces de rechange SW 350 112 PM 350112 Schraube / Vis M6x12 113 PM 350113 Scheibe / Rondelle M8x30 114 PM 430024 Federring / Rondelle M8 115 PM 350115 Schraube / Vis M8x25 116 PM 350116 Bürste / Brosse...
- Page 24 Standfuss / Pied SW 350 PM 350201 Seitenblech / Tôle PM 350202 Seitenblech / Tôle PM 350203 Schraube / Vis M8x16 PM 350204 Mutter / Ecrou M5 PM 350205 Schraube / Vis M6x16 PM 350206 Scheibe / Rondelle PM 350207...
-
Page 25: Bon De Garantie
Garantieschein / Bon de garantie SW 350 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
