Proline Prowirl D 200 HART
Endress+Hauser
6

Montage

6.1

Conditions de montage

6.1.1

Position de montage

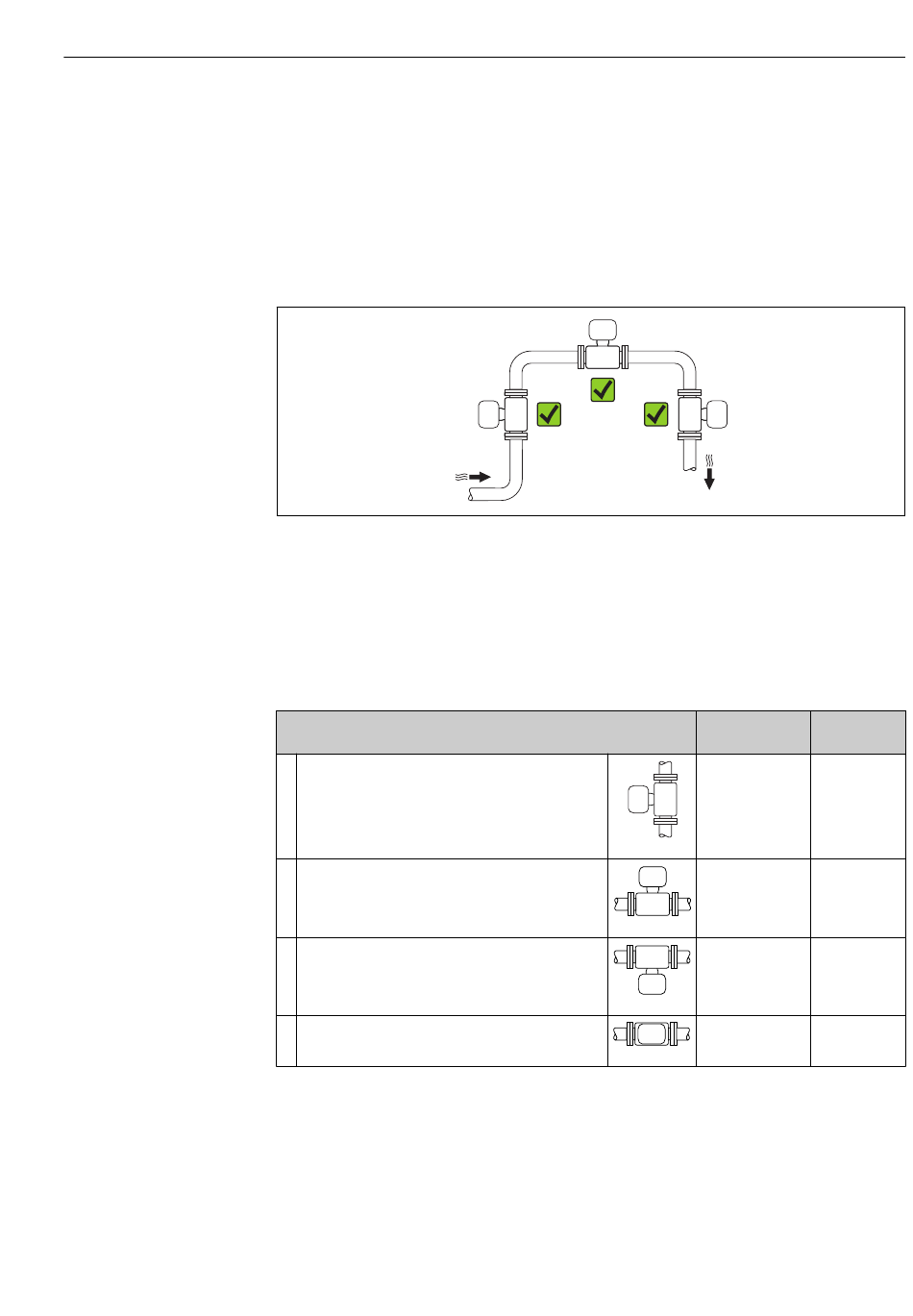

Emplacement de montage

Position de montage
Le sens de la flèche sur la plaque signalétique du capteur permet de monter ce dernier
conformément au sens d' é coulement (sens de passage du produit à travers la conduite).
Les débitmètres vortex exigent un profil d' é coulement pleinement développé pour pouvoir
assurer une mesure de débit volumique correcte. Par conséquent, tenir compte des points
suivants :
Position de montage
A Position de montage verticale
B Position de montage horizontale, tête du transmetteur
en haut
C Position de montage horizontale, tête du transmetteur
en bas
D Position de montage horizontale, tête du transmetteur
sur le côté
1) Pour les liquides, il est recommandé d' a voir un flux montant dans les conduites verticales afin d' é viter un
remplissage partiel de ces dernières (fig. A). Interruption de la mesure de débit ! Afin d' a ssurer la mesure
du débit de liquides dans des conduites verticales avec flux descendant, le tube de mesure doit toujours être
entièrement rempli.
2) Risque de surchauffe de l' é lectronique de mesure ! Si la température du fluide est ≥ 200 °C (392 °F),
l' o rientation B n' e st pas autorisée pour la version sans bride (Prowirl D) avec diamètre nominal DN 100 (4")
et DN 150 (6").
3) Dans le cas de produits chauds (par ex. température de la vapeur ou du fluide (TM) ≥ 200 °C (392 °F) :
orientation C ou D
4) Dans le cas de produits très froids (par ex. azote liquide) : orientation B ou D
Version compacte
1)

A0015545
2) 3)

A0015589
4)

A0015590

A0015592
Montage
A0015543
Version
séparée




21
