Raccordement électrique
38

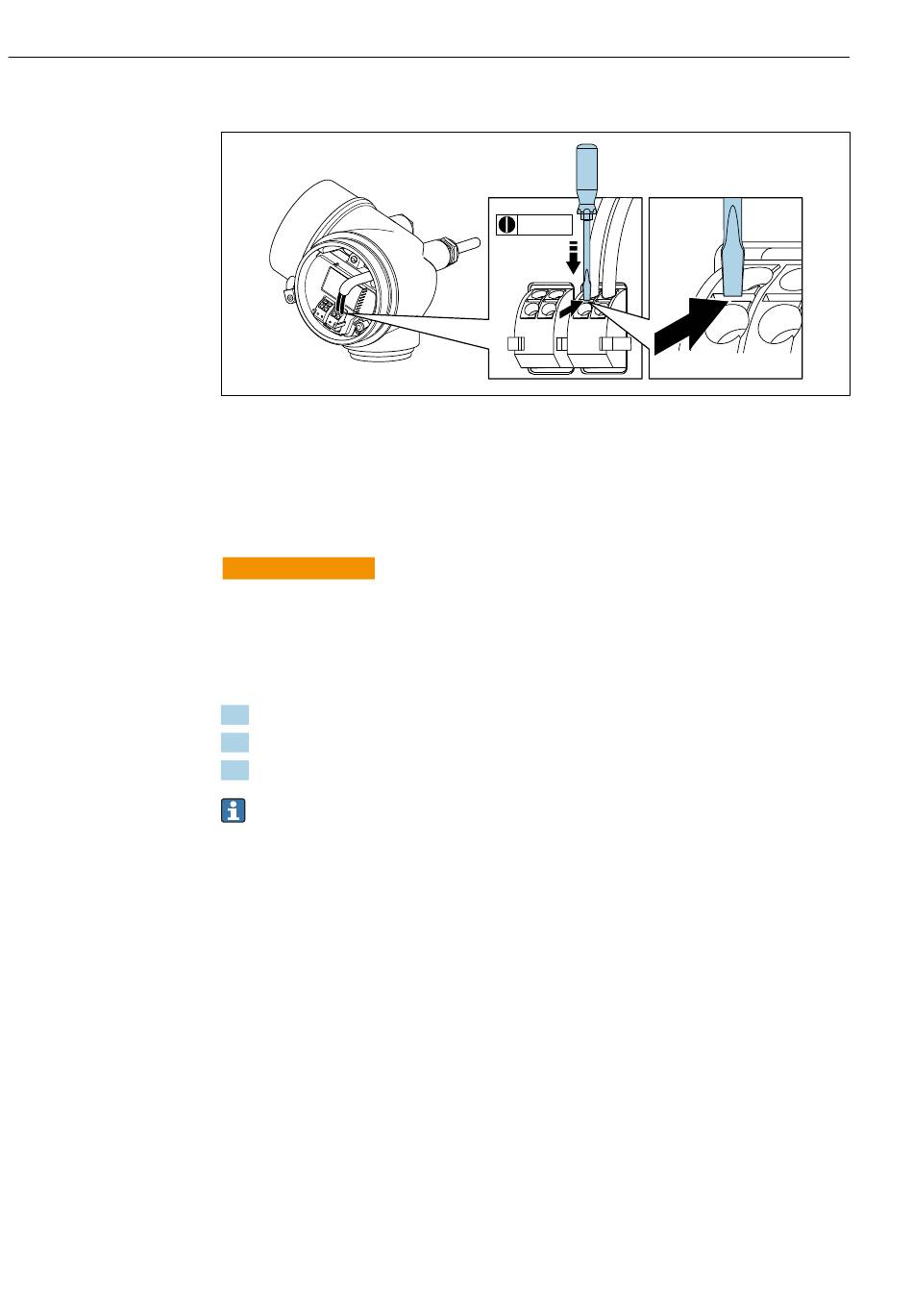

Déconnexion du câble
‣
Pour retirer le câble du point de raccordement, appuyer à l' a ide d' u n tournevis plat sur la
fente se trouvant entre les deux trous de borne et tirer simultanément l' e xtrémité du
câble hors de la borne.
7.2.2 Raccordement de la version séparée
AVERTISSEMENT
L
Risque d'endommagement des composants électroniques !
‣
Raccorder le capteur et le transmetteur à la même compensation de potentiel.
‣
Ne relier ensemble que les capteurs et transmetteurs portant le même numéro de série.
Pour la version séparée, il est recommandé de suivre la procédure suivante (dans l' o rdre
indiqué) :
1. Monter le capteur et le transmetteur.
2. Raccorder le câble de raccordement de la version séparée.
3. Raccorder le transmetteur.
Le raccordement du câble de raccordement dans le boîtier du transmetteur dépend de
l' a grément de l' a ppareil de mesure et de la version du câble de raccordement utilisé.
Dans les versions suivantes, seules les bornes peuvent être utilisées pour le
raccordement dans le boîtier du transmetteur :
• Certains agréments : Ex nA, Ex ec, Ex tb et Division 1
• Utilisation d' u n câble de raccordement renforcé
Dans les versions suivantes, un connecteur d' a ppareil M12 est utilisé pour le
raccordement dans le boîtier du transmetteur :
• Tous les autres agréments
• Utilisation d' u n câble de raccordement (standard)
Les bornes sont toujours utilisées pour raccorder le câble de raccordement dans le
boîtier de raccordement du capteur (couples de serrage des vis pour la décharge de
traction du câble : 1,2 ... 1,7 Nm).
Proline Prowirl D 200 HART
3 (0.12)
3 4 1 2
A0032240
