INSTALLATION
4 INSTALLATION
AVERTISSEMENT
Pendant l'installation et la mise en service
du Solar ChargeMaster, les directives et
mesures de sécurité sont applicables à
tous moments. Se référer au Chapitre 2
de ce manuel.
ATTENTION !
Des branchements incorrects peuvent
endommager le Solar ChargeMaster, ainsi
que d'autres appareils, ce qui n'est pas
couvert par la garantie !
4.1
Mise à la terre du système solaire
Ne pas oublier que le Solar ChargeMaster a une
mise à la terre négative (voir également Figure 7).
Les
bornes
négatives
ChargeMaster sont connectées de façon interne et
ont donc la même tension électrique. En cas de
nécessité de mise à la terre, la connecter
systématiquement aux câbles négatifs.
4.2
Outillage nécessaire à l'installation
4.2.1
Outils :
Tout ce dont vous avez besoin est un tournevis à
pointe cruciforme pour fixer/visser les réducteurs de
tension, les bornes à vis et les vis de fixation du
boîtier (voir également Figure 5).
AVERTISSEMENT !
Utiliser des outils isolés !
4.2.2
Matériel :
Matériel / Pièces
Solar Chargemaster SCM-N 20
Solar Chargemaster SCM-N 40
Sonde de température
Interface USB PC Link (option)
4 vis de 4,5 mm pour fixation
murale
Câblage C.C.
Pour une utilisation avancée, l'utilisation du logiciel
de contrôle de données Solar Charge est nécessaire
(téléchargeable sur notre site www.Mastervolt.com)
Faites
bien
attention
recommandées (voir tableau ci-dessous).
Modèle
Longueur < 1m
SCM20-N
SCM40-N
Afin de minimiser les effets électromagnétiques,
placer le câble positif et le câble négatif à proximité
l'un de l'autre.
54
du
contrôleur
Solar
Code
Incl.
article
131802000
131804000
oui
41500900
non
21730400
non
non
aux
tailles
de
câbles
Longueur 1-3
4 mm²
6 mm²
10 mm²
16 mm²
Attention : les vis doivent également
supporter la force appliquée par le
câblage.
Afin de permettre une bonne ventilation, la
distance minimum requise entre l'appareil
et le plancher et entre l'appareil et le
plafond doit être d'au moins 10 cm.
Installation étape par étape :

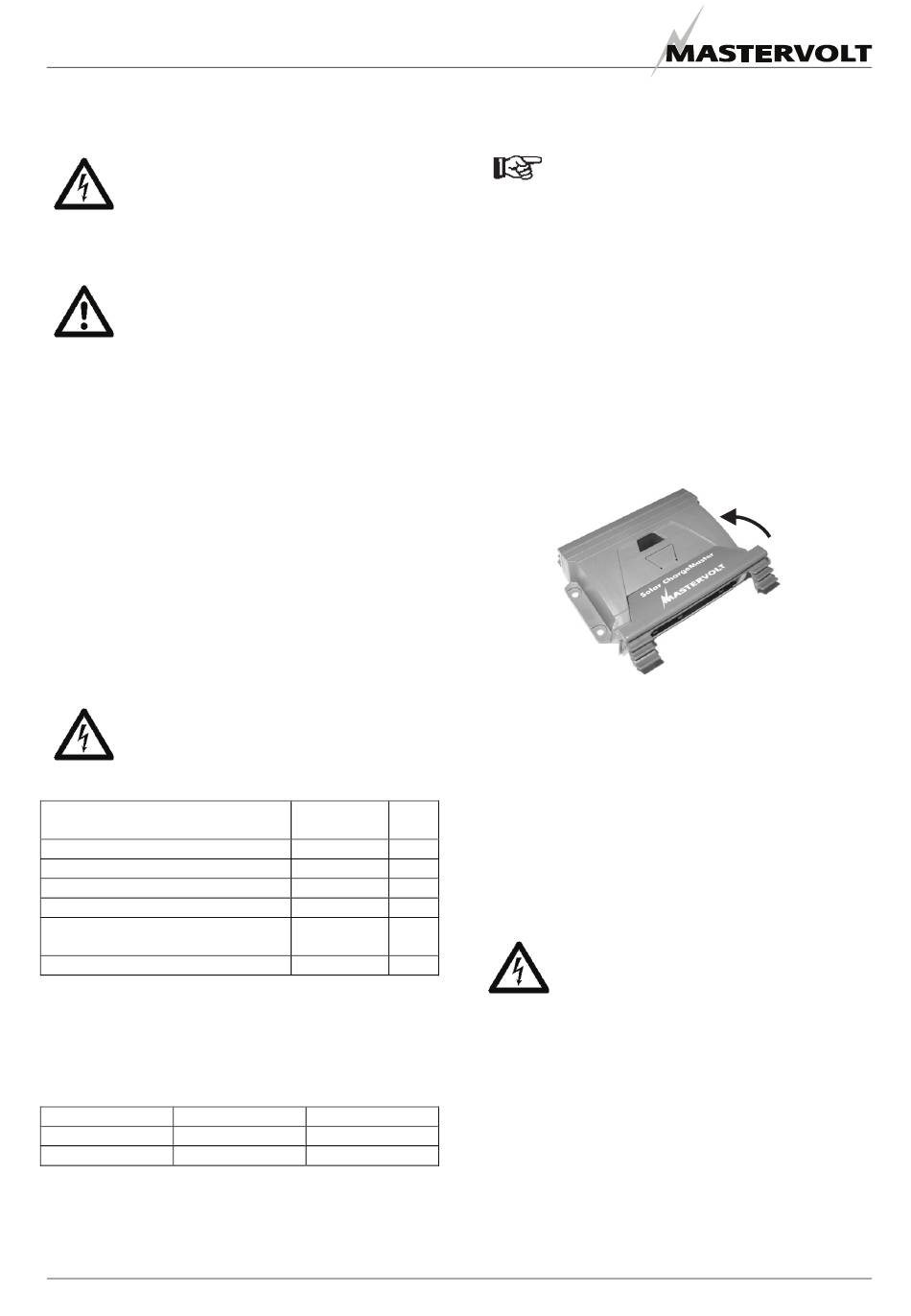

1. Ouvrir le capot du boîtier (voir Figure 6).
2. Retirer les vis du réducteur de tension et enlever
les brides des réducteurs de tension (voir
également Figure 5).
3. Fixer le contrôleur au mur. Utiliser des vis
appropriées au matériau de la surface murale.
Utiliser des vis avec tiges de 4 à 5 mm, d'un
diamètre de tête de 10 mm maximum (ne pas
utiliser de vis à tête fraisée). Pour localiser les
trous de montage, voir Figure 5.
Figure 6
4. Connecter les câbles allant à la batterie avec la
bonne polarité (voir Figure 7). Afin d'éviter toute
tension sur les câbles, connecter en premier le
contrôleur, puis la batterie.
Une polarité incorrecte déclenchera un signal
sonore d'avertissement constant.
Le
contrôleur
est
équipé
compensation
de
chute
permettant de compenser automatiquement les
chutes de tension des câbles batterie(s) jusqu'à
250 mV.
AVERTISSEMENT!
•
Si lors de la connexion de la batterie, les pôles
ont été inversés (polarité inversée), la polarité
des bornes de sortie sera également incorrecte.
Ne jamais connecter de charges dans ces
conditions !
•
Afin de protéger le câblage de la batterie de
court-circuits éventuels, un fusible doit être
intégré dans le câble positif allant à la batterie.
Respecter les recommandations du fabricant de
votre/vos batterie(s).
•
Le fusible doit pouvoir supporter l'intensité de
courant maximale du contrôleur de charge :
Solar
ChargeMaster20 :
ChargeMaster40 : 50A.
Novembre 07 / Solar ChargeMaster 20, 40 / FR
d'un
dispositif
de
de
tension
intégré
30A,
Solar
