3
INSTALLATION
3.1
Outils et équipement nécessaires
Les paragraphes suivants présentent une
installation de base comme il en existe sur un
bateau moyen, un véhicule de camping ou dans
une application solaire. Commencez par réunir
tous les outils dont vous aurez besoin pour
installer le Masterlink ACM-1.
Nous
recommandons
suivant:
•
une scie pour découper le panneau ;
•
une perceuse 4.5 mm pour les trous de
montage ;
•
une foreuse 10 mm pour faire passer le
câblage ;
•
une pince à dénuder et un sertisseur ;
•
Outil de sertissage pour les extrémités des
câbles ;
•
des tournevis à lame plate 2 mm et 5 mm.
Un jeu complet de clés à écrous, de petites
tenailles et de tournevis peut être utile pendant
l'installation du Masterlink ACM-1.
A
C
B

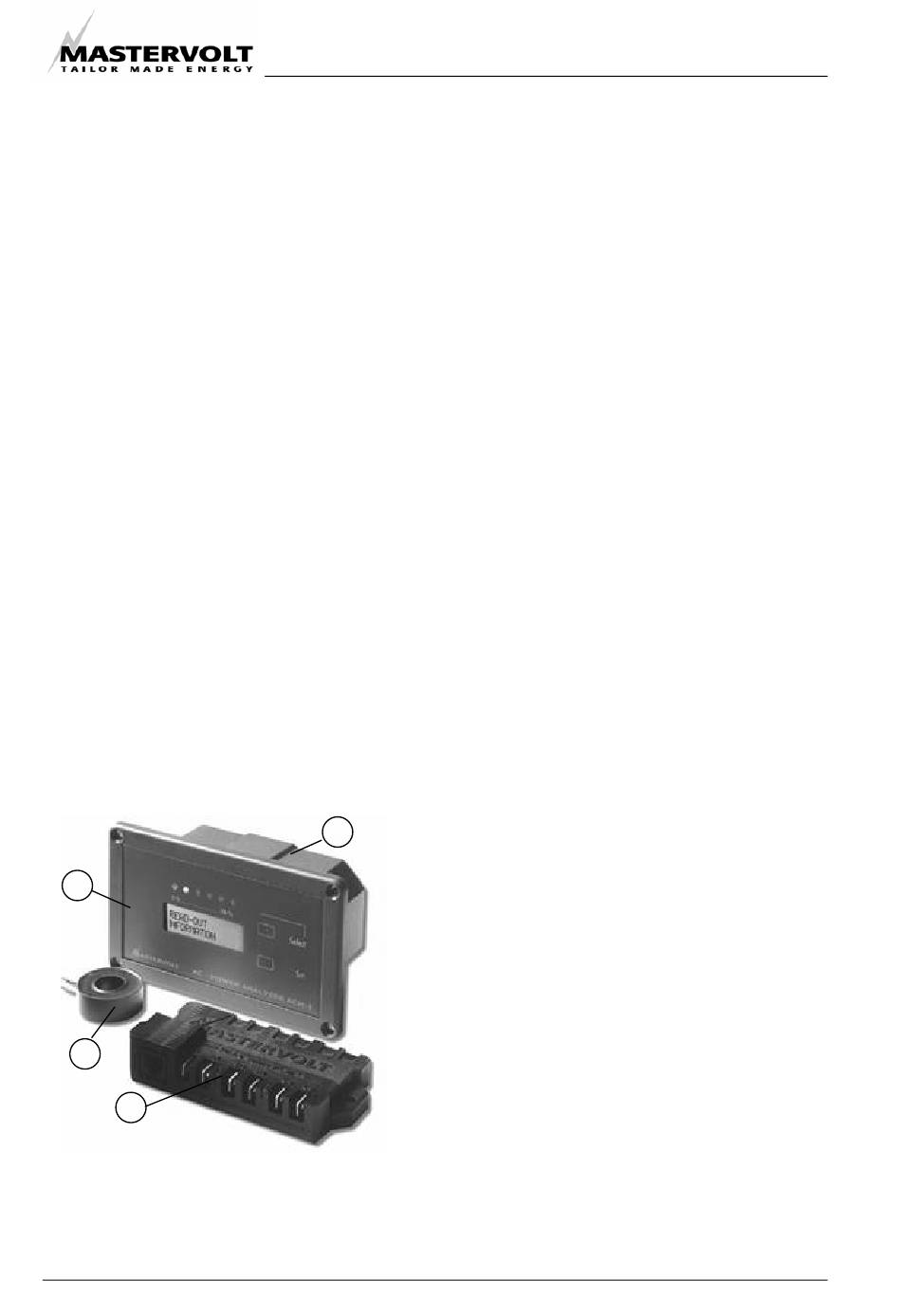

Figure 1:
pièces livrées avec le Masterlink ACM-1
6
l'outillage
minimum
D
Matériel nécessaire pour
3.2
l'installation
Vérifiez que vous avez toutes les pièces
nécessaires pour le travail (se référer à la
Figure 1 pour les références mentionnées entre
crochets [ ]):
•
Le tableau de l'Analyseur de puissance CA
[AC-Power Analyzer panel], mentionné ci-
après en tant que tableau [panel] [A] (livré
avec le Masterlink ACM-1).
•
Une interface entre la source CA et le
tableau, mentionnée ci-après en tant que
transducer [transducteur] [B] (livrée avec le
Masterlink ACM-1).
•
Un transformateur de courant [current
transformer] [C] (livré avec le Masterlink
ACM-1).
•
Une boîte d'encastrement grise [mounting-
case] [D] pour monter le tableau (livrée
avec le Masterlink ACM-1).
•
Un câble de 2 x 0,5 mm² (basse tension) à
fils
torsadés
transformateur de courant au transducteur.
Longueur maximum du câble : 10 mètres
(non livré avec le Masterlink ACM-1).
•
Un câble de 2 x 0,5 mm² (basse tension)
pour
connecter
l'alimentation CC. Longueur maximum du
câble : 10 mètres (non livré avec le
Masterlink ACM-1).
•
Un câble de 2 x 0,75 mm² (haute tension)
pour connecter le transducteur à la source
CA. Longueur maximum du câble : 10
mètres (non livré avec le Masterlink ACM-
1).
•
Un câble de communication modulaire à 6
fils (RJ12, fils croisés; se référer à la Figure
2)
pour
connecter
transducteur. Longueur maximum du câble :
10 mètres (non livré avec le Masterlink
ACM-1 ; code article Mastervolt : 65-02-
100100)
Janvier 2005 / Masterlink ACM-1 / FR
