Dès qu'ils sont exposés à la lumière du soleil,
les panneaux solaires fournissent une tension
électrique. Respecter les recommandations du
fabricant des panneaux solaires en toutes
circonstances.
5. Afin d'éviter toute tension sur la borne de sortie,
appuyer brièvement sur le bouton poussoir pour
couper la sortie de charge (voir Figure 5).
6. Connecter les câbles aux charges avec la bonne
polarité (voir Figure 7).
4.3
Connexions
+
_
+
1
2

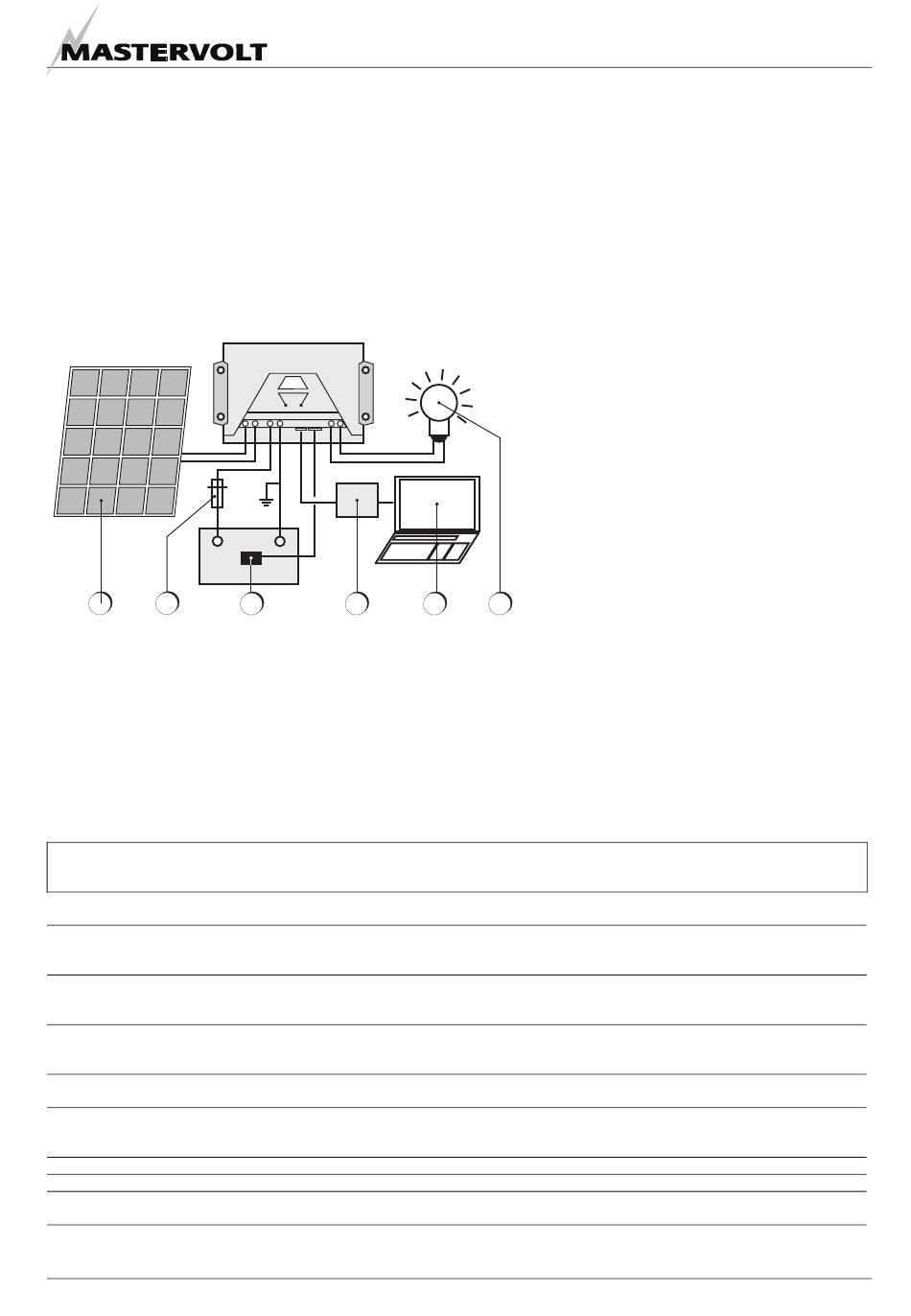

Figure 7 : connexions
4.4
Connecteurs
4.4.1
Interface série
Le contrôleur est livré avec une porte série pour
connexion à un PC par le biais du logiciel PC Link
(optionnel). Pour plus d'informations, se référer au
manuel du PC Link. Les réglages de l'interface série
sont modifiables (voir § 6.1.8).
4.5
Caractéristiques de sécurité
Protection fournie par le
Solar ChargeMaster
lorsque :
La batterie est connectée
avec la bonne polarité à :
La batterie est connectée
avec polarité incorrecte
à :
Polarité inversée sur :
Court-circuit sur :
Surintensité sur :
Surcharge thermique sur :
Pas de connexion sur :
Courant inverse sur :
Surtension sur :
Sous-tension sur :
FR / Solar ChargeMaster 20, 40 / Novembre 07
-
+
-
-
+
+
_
3
4
Borne solaire
Illimité
Illimité
Système 24V : non
Système 12V : oui
Illimité
Le contrôleur limite
le courant
Le contrôleur est
protégé
électroniquement
Illimité
Illimité
Varistor 56 V 2,3J
Fonctionnement
normal
7. Fixer les réducteurs de tension.
8. Si installée, connecter la sonde température
batterie (5 broches) et/ou le PC Link (4
broches).
9. Fermer le capot du boîtier.
Fixer la sonde batterie sur la partie supérieure de la
batterie.
Votre contrôleur Solar ChargeMaster est à présent
correctement connecté.
Connexions comprenant la sonde de
température batterie et PC avec
logiciel MasterAdjust. Un fusible a
été intégré dans le câble positif de la
batterie.
1. Panneau solaire
2. Fusible batterie
3. Sonde de température
4. Interface USB PC Link
5. PC pour logiciel MasterAdjust
6. Charge
5
6
4.4.2
Connecteur
batterie
Grâce à sa sonde de température (incluse), le Solar
ChargeMaster peut mesurer la température de la
batterie et ajuster la tension de charge en
conséquence, ce qui permet de prolonger la durée
de vie de la batterie.
Borne batterie
Fonctionnement
normal
Illimité
Oui, si seule la batterie
est connectée.
Avertisseur sonore.
Illimité
Attention : intégrer un
fusible sur la batterie.
S.O.
S.O.
Illimité
S.O.
Maximum 40V
Le contrôleur coupe la
borne de sortie.
sonde
de
température
Borne de sortie
Illimité
Illimité
La sortie de charge est protégée,
cependant les charges peuvent
être endommagées.
Illimité
Le contrôleur coupe la borne de
sortie.
Le contrôleur coupe la borne de
sortie
Illimité
S.O.
Le contrôleur coupe la borne de
sortie.
Le contrôleur coupe la borne de
sortie.
INSTALLATION
55
