FONCTIONNEMENT
5 FONCTIONNEMENT
5.1
Recommandations d'utilisation
• Pendant l'installation, vous avez coupé la charge.
La mise sous tension (allumage) s'effectue
manuellement par un bref appui sur le bouton
poussoir (voir Figure 9).
• Lors du fonctionnement normal du contrôleur de
charge, le régulateur chauffe. Si la ventilation est
insuffisante (dans un boîtier d'installation, par
exemple), le contrôleur limite le courant de
charge solaire afin d'éviter toute surchauffe.
• Le régulateur ne nécessite aucun entretien ou
maintenance. Le dépoussiérer simplement avec
un chiffon sec.
• Une batterie ne peut être chargée à 100% de sa
capacité que si, au cours de son processus de
charge, une quantité limitée d'énergie en est
extraite. Faites-y bien attention, en particulier si
vous installez des charges supplémentaires.
5.2
Bouton poussoir
Le bouton poussoir (n° 2 de la Figure 5) a trois
modes différents (voir § section 6.1):
Appui bref
Inférieur à 2 secondes
Appui long
De 2 à 8 secondes
Mode verrouillage
8 secondes ou plus
5.3
Fonctions d'affichage et signaux sonores
5.3.1
Ecrans LCD
En mode 'fonctionnement normal', le contrôleur
affiche l'état de charge (énergie disponible) de la
batterie (voir Figures 8 et 9). Toute modification de
l'état de charge (à un niveau inférieur) est signalée
par un signal sonore (voir Figure 8).
>80%
60-80%
35-60%
10-35%
<10%
Load
Disconnect

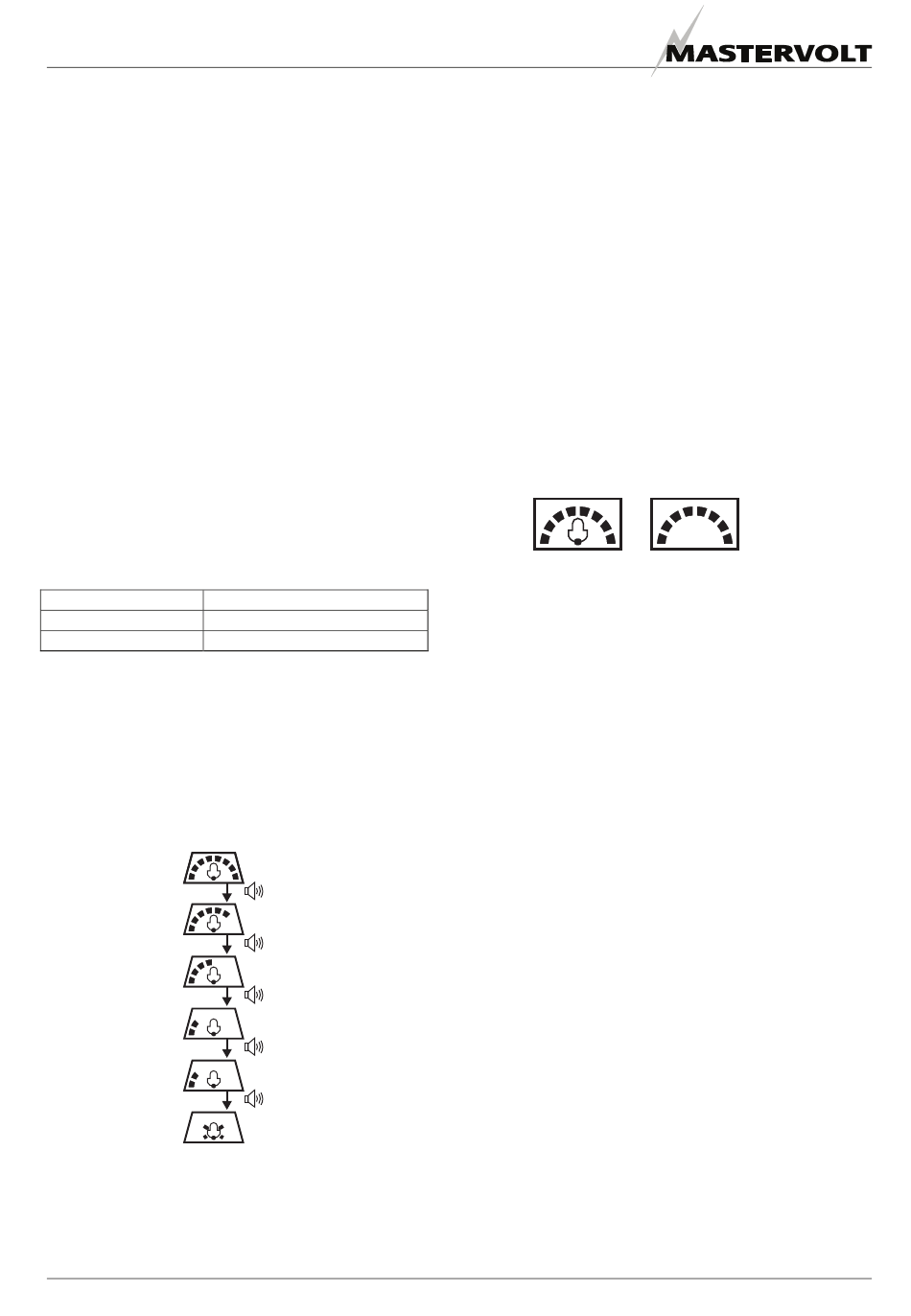

Figure 8 : états de charge du système
Les pourcentages affichés ci-dessus correspondent
à la quantité d'énergie disponible jusqu'à l'affichage
de la fonction 'Low Voltage Disconnect'.
56
1x
2x
3x
5x
25x
Tant
que
les
panneaux
suffisamment
d'énergie
batterie(s), ceci est indiqué par des barres de
charge montantes en fonction de l'affichage de l'état
de charge.
En mode 'fonctionnement normal', les charges
peuvent être allumées et éteintes par simple appui
sur le bouton poussoir (voir Figure 5). Pour un
aperçu des différents affichages, se référer à la
Figure 9.
Des états anormaux s'afficheront sur l'écran LCD si
la fonction 'Low Voltage Disconnect' coupe la sortie
de charge ou en cas d'autres situations d'erreurs.
Pour plus d'informations, se référer au Chapitre 7.
Char. manuel.
Char. manuel.
ON
Figure 9 : contrôle de la charge
5.3.2
Signaux sonores
Le contrôleur est équipé d'un signal sonore qui
indique la modification de l'état de charge. Cette
fonction peut être désactivée (voir § 6.1.7).
5.4
Description des différentes fonctions
5.4.1
Fonction 'Low Voltage Disconnect' (LVD)
Le
contrôleur
possède
permettant de protéger la batterie de décharges
intensives :
Mode 1 (optionnel)
• Déconnexion à 11,4V (à courant de charge
nominale) jusqu'à 11,9V (hors charge). Mode de
fonctionnement
normal
protection de la batterie.
Mode 2 (optionnel)
• Déconnexion à 11,0V (à courant de charge
nominale) jusqu'à 11,75V (hors charge). Mode à
point de déconnexion inférieur. Les cycles de la
batterie sont plus intensifs, ce qui peut réduire sa
durée de vie.
Mode 3 (optionnel)
• Déconnexion de 11,0V à 12,2V en fonction du
courant de charge et des cycles de charge
précédents. Ce mode 'adaptatif' prolonge la
durée de vie de la batterie, car il permet de
récupérer la batterie par une recharge à 100% de
sa capacité. Optimisation de la durée de vie de la
batterie.
Mode 4 (optionnel)
• Déconnexion à 11,5V (réglage fixe). Approprié si
les charges de dérivation tirent directement le
courant de la batterie.
Novembre 07 / Solar ChargeMaster 20, 40 / FR
solaires
fournissent
pour
charger
la/les
OFF
5
modes
différents
pour
une
bonne
