Faire passer le câble
1
2
3
©2019 Precor Inc. | Presse à fessiers RSL 618 | Guide d'assemblage
2 vis à tête hexagonale 5/16 x 1½ po
2 rondelles, 9 mm
Outil : Clé à douille, 13 mm (½ po)
46
42
Matériel
Outils : Deux clés plates, 19 mm
5
Outils : Clé hexagonale, 8 mm
Clé hexagonale, 4 mm
Outils : Clé hexagonale, 10 mm
Clé plate, 19 mm
Clé dynamométrique
42

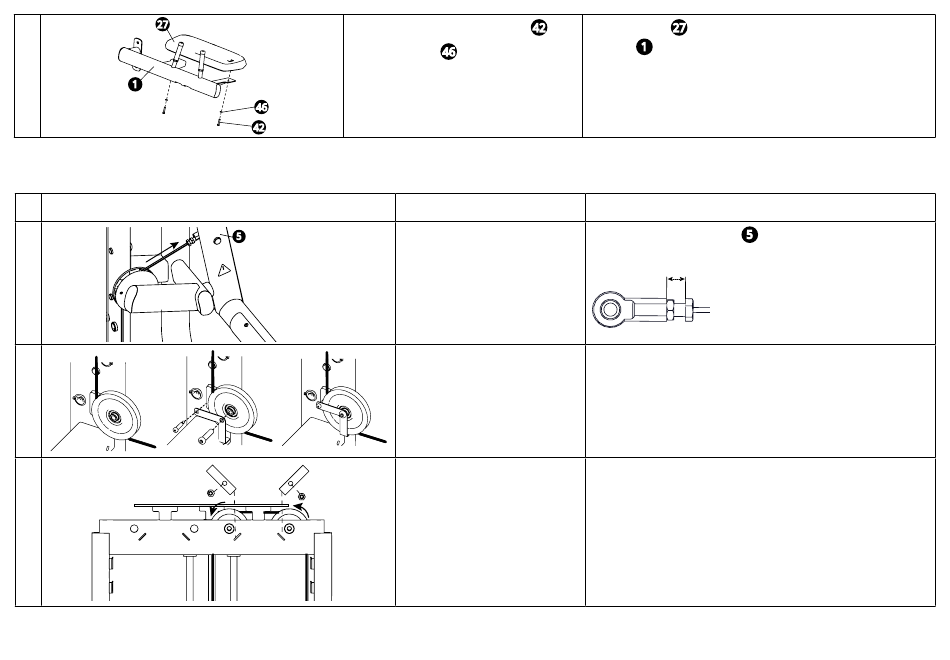

Fixez l'accoudoir
poignées
46
Instructions
Fixez le câble au bras pivotant
serrez l'écrou. La distance maximale est de 25 mm.
Pour faire passer le câble autour de la poulie inférieure de la pile de
poids, retirez le dispositif de retenue de câble. Faites passer le câble
autour de la poulie, puis remettez le dispositif de retenue de câble
en place.
Pour faire passer le câble dans les poulies supérieures de la pile de
poids, retirez les dispositifs de retenue de câble, faites passer les
câbles et remettez les dispositifs de retenue en place. Serrez à un
couple de 67 Nm (50 ft-lb).
27
(côté large vers l'utilisateur) à la structure des
1
.
5
. Tenez l'extrémité de la tige et
7
