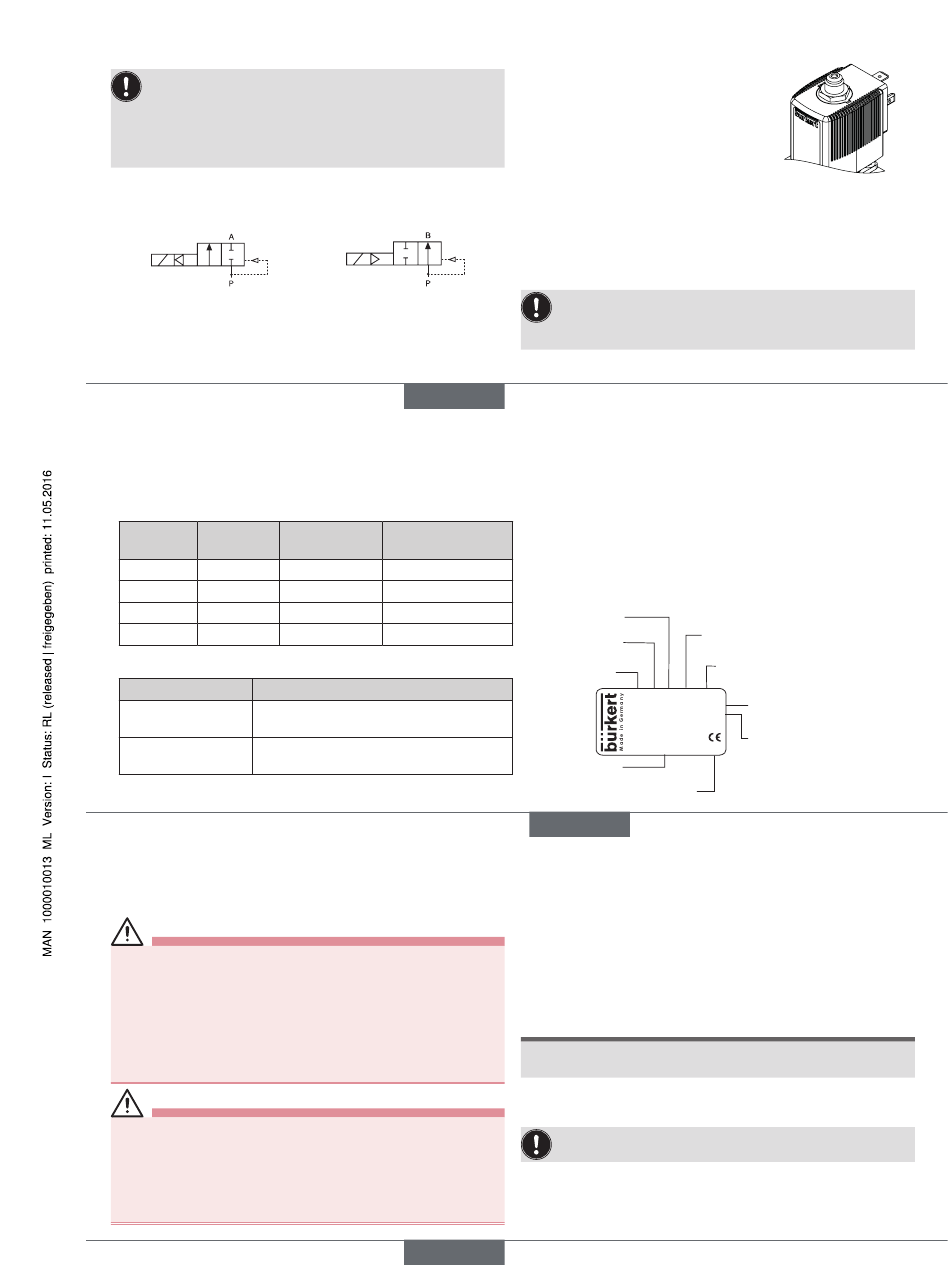

4 caracTérisTiques Techniques
4.1 conditions d'exploitation
Les valeurs suivantes sont indiquées sur la plaque signalétique :
• Tension (Tolérance ± 10 %) / Type de courant
• Puissance de bobine (Puissance active en W - à l'état chaud)
• Plage de pression
• Matériau du corps : Laiton (MS)
• Matériau du joint : PTFE/NBR (EB), PTFE/FKM (EF)
Fonction vanne 2/2 voies :
A (NC)
Type de protection : IP65 selon DIN EN 60529 / IEC 60529 avec
le connecteur, par le type 2508 de Bürkert
Durée de vie : Une fréquence élevée de commutation ainsi que
des pressions élevées réduisent la durée de vie
Température admissible du fluide en fonction du matériau du bobine et
matériau du joint :
Matériau Type
du bobine
Polyamide 5404 PTFE/NBR (EB)
Polyamide 5404 PTFE/FKM (EF)
Époxyde 0404, 5404 PTFE/NBR (EB)
Époxyde 5404 NA38 PTFE/FKM (EF)
Fluides admissibles en fonction du matériau du joint :
Matériau du joint
PTFE/NBR Fluides neutres tels que l'air comprimé, l'eau,
l'huile hydraulique
PTFE/FKM Oxygène
avec additifs, solutions perchloréthylènes
uniquement version spéciale
1)
26
5 insTaLLaTion
5.1 consignes de sécurité
Danger !
Risque de blessures avec présence de haute pression dans
l'installation.
▶ Avant de desserrer les tuyauteries et les vannes, coupez la pression et
purgez les conduites.
Risque de choc électrique.
▶ Avant d'intervenir dans l'appareil ou l'installation, coupez la tension et
empêchez toute remise sous tension par inadvertance.
▶ Veuillez respecter les réglementations en vigueur pour les appareils
électriques en matière de prévention des accidents ainsi qu'en matière
de sécurité.
avertissement !
Risque de blessures pour montage non conforme.
▶ Le montage doit être effectué uniquement par un personnel qualifié
et habilité disposant de l'outillage approprié.
Risque de blessures dû à la mise en marche involontaire de
l'installation et le redémarrage non contrôlé.
▶ Empêchez tout actionnement involontaire de l'installation.
▶ Garantissez un redémarrage contrôlé après le montage.
B (NO)
français
Matériau du Température du
joint fluide
0 ... +100 °C
0 ... +100 °C
0 ... +100 °C
0 ... +120 °C
Fluides admissibles
1) , air chaud, huiles chaudes, huiles
français
Indications particulières pour les vannes à fonction vanne B (NO) avec
raccord de purge d'air G1/8 sur la bobine (CF05) :
La vanne est ouverte lorsqu'elle est hors
tension. Le fluide s'écoule en plus via le
raccord de purge d'air sur la bobine.
Les vannes de cette construction
conviennent par conséquent uniquement
pour la décharge du compresseur.

4.2 conditions d'utilisation

Température ambiante : max. +55 °C
Durée de fonctionnement : Si aucune information contraire ne figure
sur la plaque signalétique, le système
magnétique est adapté à un fonction-
nement continu
Remarque importante pour la sécurité de fonctionnement lors
d'un fonctionnement continu ! Dans le cas d'un fonctionnement
de longue durée, il est recommandé de procéder à 1 - 2 commu-
tations minimum par jour.
4.3 conformité
Le type 0404 et 5404 est conforme aux directives CE sur la base de la
déclaration de conformité CE.
4.4 normes
Les normes appliquées justifiant la conformité aux directives CE
peuvent être consultées dans le certificat d'essai de modèle type CE et
/ ou la déclaration de Conformité CE.
4.5 Plaque signalétique
Diamètre
nominal
Fonction
Type
5404 A 12,0 EB
G1/2 P N 1 - 50 bar
230 V 50 Hz 8W
00134593
W12MN
N° d'identification
Code fabricant
français

5.2 avant le montage

Position de montage : au choix, de préférence avec l'actionneur vers le
haut.
Procédure :
→
Contrôler les tuyauteries pour encrassement et les nettoyer.
→
Installer un filtre à saleté devant l'entrée de vanne (≤ 500 µm).
5.3 montage
remarque !
Attention risque de rupture.
• La bobine ne doit pas être utilisée comme levier.
→
Maintenir l'appareil avec des outils appropriés au niveau de corps
et le visser dans la tuyauterie.
Le corps de vanne ne doit pas être monté sous tension.
Le matériau d'étanchéité ne doit pas entrer dans l'appareil.
→
Respectez le sens du débit :
La flèche sur le corps indique le sens du débit.
Type 0404, 5404
Matériau du joint
Matériau du corps
MS
Raccordement, Pression de
service
Tension, Fréquence,
Puissance
