Type 0255 / 0355

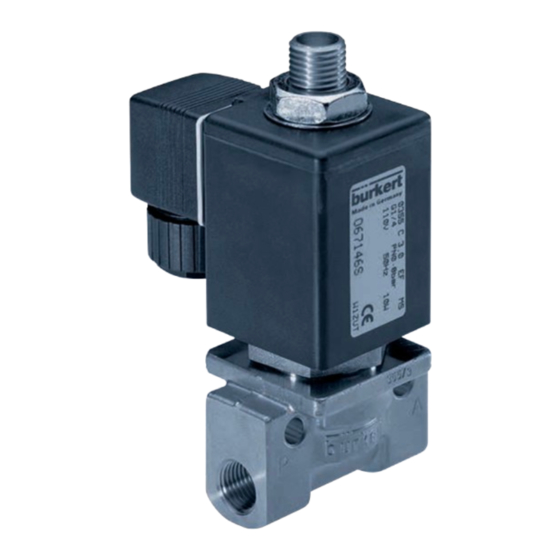

2/2- and 3/2-way solenoid valve
2/2- und 3/2-Wege-Magnetventil
Électrovanne 2/2 et 3/2 voies
Operating Instructions
Bedienungsanleitung
Manuel d'utilisation
Bürkert Fluid Control Systems
Sales Center
Christian-Bürkert-Str. 13-17
D-74653 Ingelfingen
Tel. + 49 (0) 7940 - 10 91 111
Fax + 49 (0) 7940 - 10 91 448
E-mail: info@de.buerkert.com
International address
www.burkert.com
Manuals and data sheets on the Internet: www.burkert.com
Bedienungsanleitungen und Datenblätter im Internet: www.buerkert.de
Manuel d'utilisation et fiches techniques sur Internet : www.buerkert.fr
© Bürkert Werke GmbH, 2014
Operating Instructions 1404/04_EU-ML_00893044 / Original DE
