7.1 Instalace
POZOR! Nebezpečí hmotných škod!
Nebezpečí poškození v důsledku neodborné
manipulace. Pomocí řetězu nebo lana zavěste
čerpadlo pouze za držadlo/závěsný plech, nikdy
za elektrický / plovoucí kabel nebo trubkovou /
hadicovou přípojku.
Místo instalace čerpadla / šachta nesmí zamrz-
nout.
Ze šachty musí být před instalací a uvedením do
provozu odstraněny hrubé pevné látky (např. sta-
vební odpad atd.).
Tlakové vedení musí mít jmenovitou světlost čer-
padla (DN32).
7.1.1 Stacionární instalace do mokrého prostřední
(obr. 3)
U stacionární instalace do mokrého prostřední je
instalace kluznice jednoduchým zařízením se
snadnou údržbou.
Montáž: Podle výkresu příslušenství vsaďte
hmoždinky na dno sběrné šachty a namontujte
patku spojky s kluznicí. Poté namontujte tlakové
vedení včetně potřebných armatur jako zpětná
klapka a uzavírací šoupě.
Těsnicí rám instalujte do otvoru šachty, čerpadlo
s našroubovanou čelistí spojky nasaďte na kluz-
nice a spus"te pomocí řetězu upevněného na
závěsu.
Nad otvorem šachty musí být instalováno zvedací
zařízení.
7.1.2 Mobilní instalace do mokrého prostřední (obr. 4)
U mobilní instalace do mokrého prostřední a u
dovybavení ve stávajících sběrných šachtách je
instalace podstavce jednoduchým vybavením se
snadnou údržbou.
Montáž:
• Na straně výtlaku ponorného motorového čer-
padla instalujte přípojku 90°
• Poté vsaďte pomocí řetězu do sběrné šachty.
• Při krátkodobém použití je možné čerpadlo
uvést do provozu také s odpovídající zástrčkou
nebo řídícím přístrojem.
• Stoupající výtlačné potrubí instalujte chráněné
před mrazem! Kryt šachty musí odpovídat účelu
použití a potřebné nosnosti.
Návod k montáži a obsluze Wilo-Drain MTC 32 F 39 - 55
7.2 Elektrické připojení
NEBEZPEČÍ! Nebezpečí ohrožení života!
Při neodborném elektrickém připojení dochází
k ohrožení života zásahem elektrickým prou-
dem.
• Elektrický přípoj nechte provádět pouze elek-
trikářem schváleným místním dodavatelem
energie.
• Dbejte návodu k montáži a obsluze čerpadla,
regulace hladiny a ostatního příslušenství!
Příprava elektrického připojení
• Zajistěte, aby se druh proudu a napětí sí"ové pří-
pojky shodovalo s údaji na typovém štítku.
• Zajištění přípojky na straně sítě.
• Zařízení uzemněte podle předpisů.
• Použijte dělicí zařízení s rozevřením kontaktu
min. 3 mm.
• Jako vstupní ochranu čerpadla používejte jen
setrvačné pojistky nebo automaty s charakteri-
stikou K.
• Pokud došlo k aktivaci ochranného zařízení,
musí se před opětovným spuštěním odstranit
příčina poruchy.
7.2.1 Ochranný kontakt vinutí (WSK)
Dodatečně k vypínači při přetížení resp. jističi
motoru jsou k dispozici ochranné kontakty insta-
lované ve vinutí motoru.Jsou vhodné pro 250 V
a 1,2 A (cos.phi 0,6) a jsou podle přípojky ozna-
čeny 30 a 32.
7.2.2 Připojení ochranných kontaktů vinutí (WSK)
Ochranné kontakty vinutí připojte tak, aby se při
dosažení spouštěcí teploty motor vypnul přes
ovládací obvod. Automatické opětné zapínání
není po zchlazení vinutí možné. Blokování opět-
ného zapnutí musí být „se zajištěním před
nulovým napětím", tzn. že také po výpadku napětí
musí být blokování zachováno (směrnice 94/9/EG
příloha II 1.5, EN 60079 tab. 1, B10).

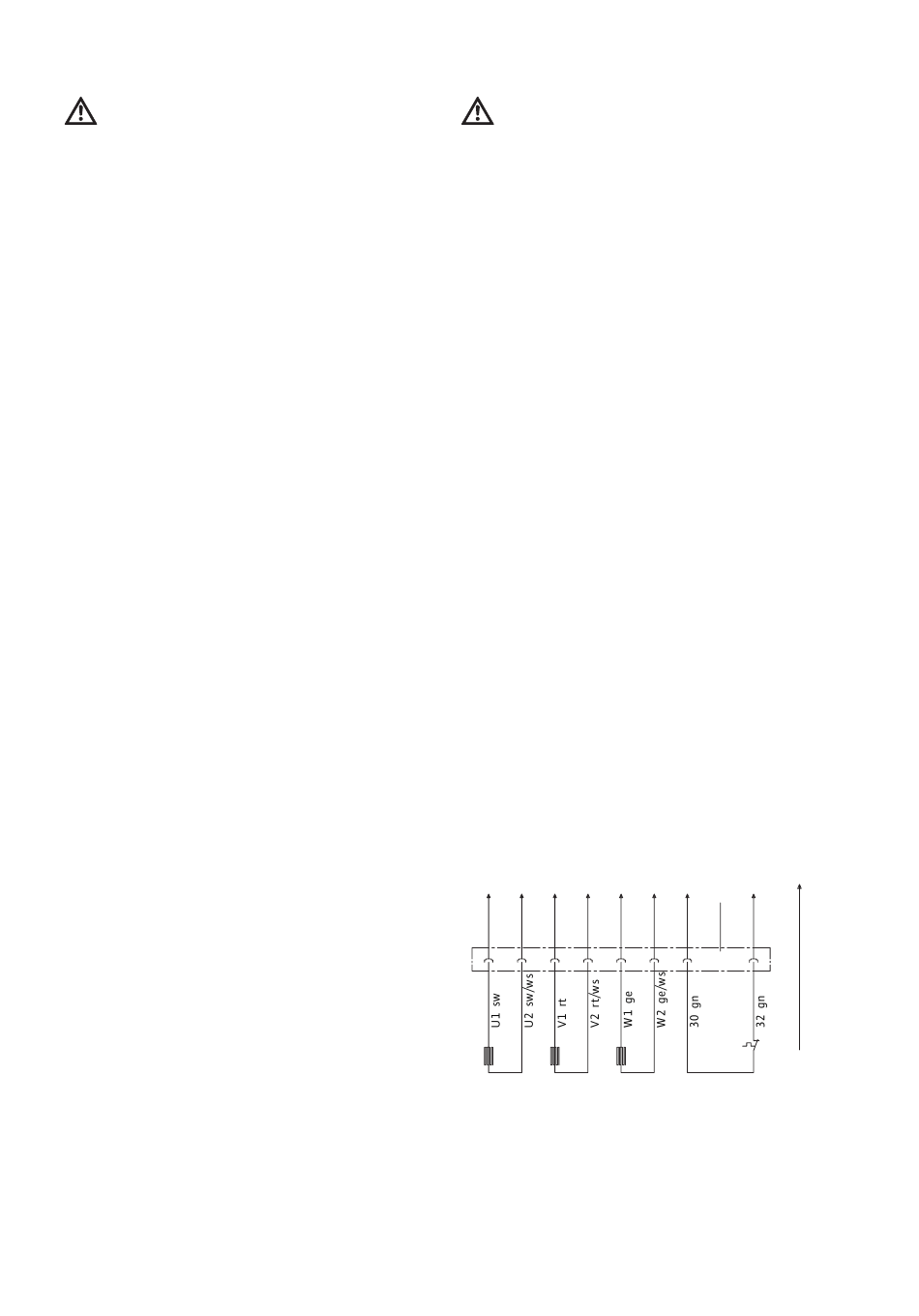

7.2.3 Zapojení hvězda-trojúhelník MTC 32 F 49 - 55
U1 U2 V1 V2 W1
1 2 3 4 5
X
X = Konektor
41*
40*
PE
W2 32
30
6 7 8 9
;
