Instructions d'utilisation Sidexis 4 Sensor Plugin
100006824 R2
09.2017

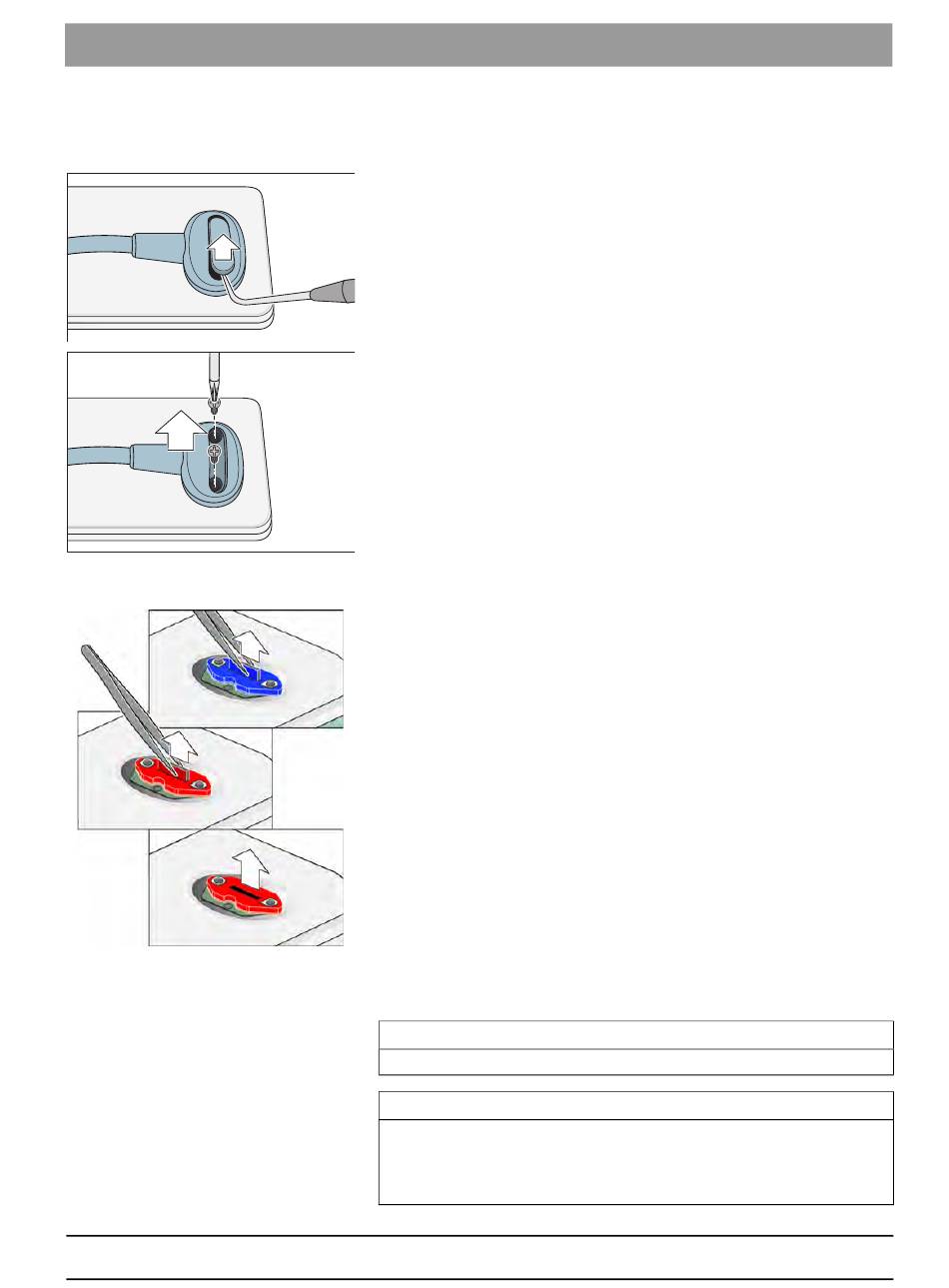

Dévisser un câble endommagé du capteur
1. Débranchez le capteur XIOS XG ou Schick.
2. À l'aide d'un instrument dentaire, retirez le bouchon à vis de
protection à l'arrière du capteur.
3. À l'aide du tournevis fourni avec le kit, retirez les 2 vis qui fixent le
câble au capteur.
Remplacer l'élastomère (XIOS XG Select ou Schick Elite)
1. Remplacez l'élastomère bleu par l'élastomère bleu fourni dans le kit
de pièces de rechange.
Remplacer l'élastomère/le cadre (XIOS XG Supreme ou Schick 33)
1. Vérifiez le contenu du kit de pièces de rechange.
2. Si votre kit de pièces détachées contient un élastomère rouge :
Utilisez-le pour remplacer l'élastomère que vous venez de retirer du
capteur.
Vérifiez que le nouvel élastomère est correctement positionné en
appuyant légèrement sur dessus.
3. Si votre kit de pièces détachées contient un cadre en élastomère blanc :
Retirez l'élastomère rouge et le cadre rouge du capteur et remplacez-
les par le cadre en élastomère blanc.
Mettez doucement le cadre blanc en place, la surface plate dirigée vers
le haut et la surface rainurée dirigée vers le côté le plus long du capteur.
Évitez de toucher la bande en élastomère dorée située au centre.
Après l'insertion du cadre, appliquez une légère pression avec les
doigts autour des bords extérieurs pour vous assurer que l'élément
est correctement positionné.
IMPORTANT
Utilisez les pièces neuves fournies avec le câble pour l'assemblage.
IMPORTANT
Les pièces de rechange des capteurs XIOS XG Select et Schick Elite
sont bleues alors que celles des capteurs XIOS XG Supreme et
Schick 33 sont rouges ou blanches. La bande en élastomère (ou cadre)
doit être placée exactement dans la fente pour que le capteur fonctionne.
4 Entretien et inspection
4.3 Remplacer le câble du capteur
61
