Évacuation
Comment lire la grille d'évacuation
La grille ci-dessous s'applique aux évacuations avec
sorties sur le toit ou au mur.
1. Section de conduit horizontale maximale de 18"
permise avec un coude de 90° directement à
l'appareil. Coude de 45 degrés permis sur le plan
horizontal avec le conduit de 18".
1. La longueur totale du conduit d'évacuation ne doit
pas excéder 40 pi (12,2 m).
2. La hauteur verticale minimum pour une sortie sur le
toit est de 6 pi (1,83 m).
3. Toute combinaison d'élévation et de parcours des
conduits peut être utilisée tant qu'elle est dans les
limites acceptables indiquées dans la grille ci-des-
sous.
4. Un maximum de 4 coudes de 90°—ou l'équivalent (2
coudes de 45° = 90°)—peuvent être utilisés.

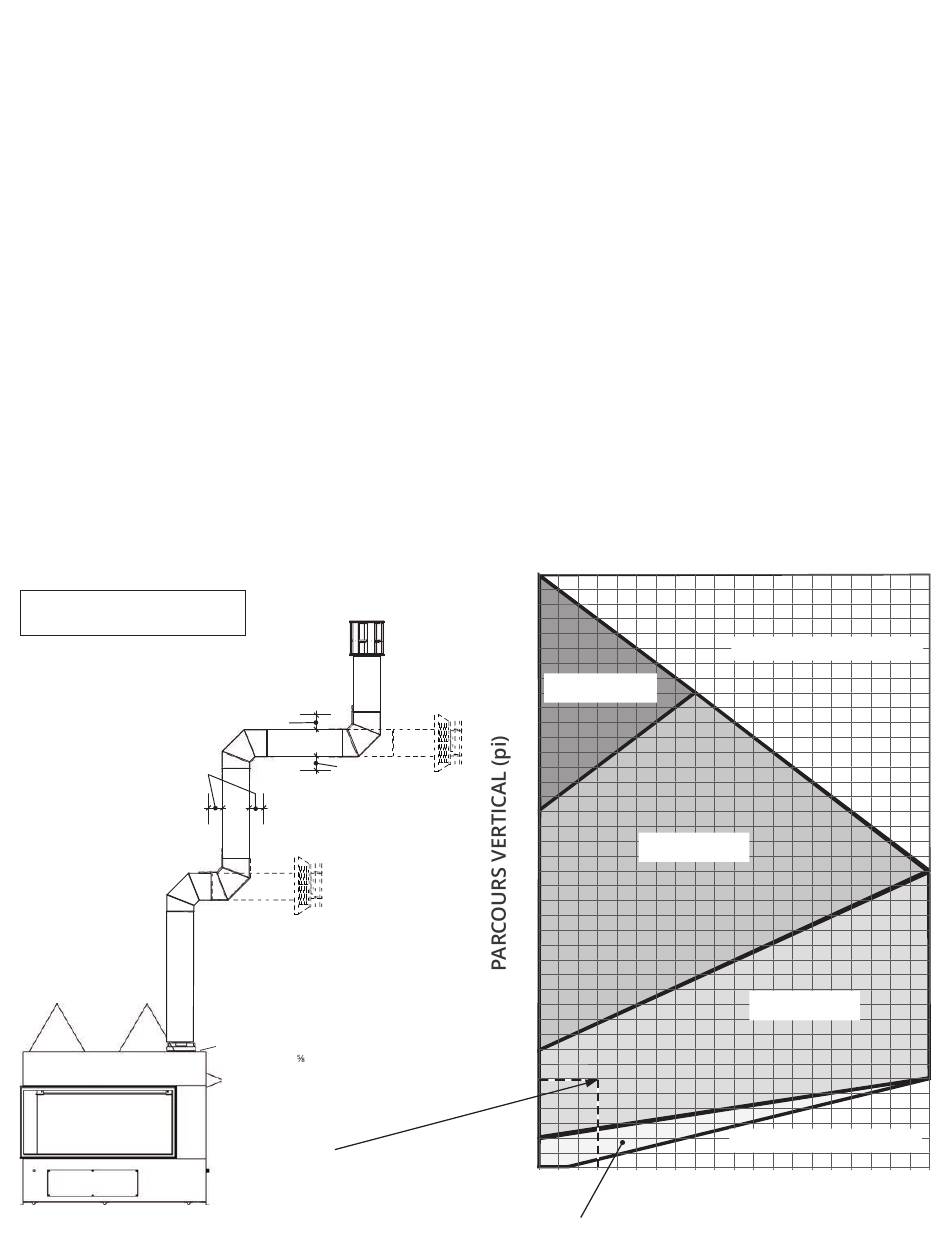

Grille d'évacuation
Maximum 4 coudes de 90º
(ou l'équivalent)
pouces [mm]
Min. de 1 [25]
autour d'un
conduit vertical
V1
V1
22
V3
Min. de 3 [76]
au-dessus du
conduit horizontal
H1
Min. de 1 [25]
en-dessous et de
chaque côté du
conduit horizontal
V2
Fourni avec buse
d'évent de 4 x 6 "
Exemple 1
Valeur V = V1 (3') + V2 (2') + V3 (1')= 6'
Valeur H = H1 (3') = 3'
Position #6 requise
5. Chaque coude de 90° installé horizontalement est
équivalent à 3 pi (91 cm) de longueur horizontale;
conséquemment, 3 pi (91 cm) doivent être soustraits
de la longueur du parcours horizontal permis. (Le
coude de 45° est équivalent à un conduit horizontal
de 18 po (46 cm).)
6. Tout parcours horizontal des conduits doit être élevé
de 1/4 po (7 mm) pour chaque portion de 1 pi (30 cm)
dans la direction du courant d'évacuation. Pour une
sortie d'évacuation au mur, le dernier conduit avant
la sortie peut être incliné vers le bas afi n de per-
mettre le drainage.
7. Un restricteur d'air est exigé pour la plupart des
installations avec élévation verticale—consultez la
section suivante.
Note :
Le restricteur d'air est fourni avec l'appareil et
installé en position 1.
Configurations d'évacuation coaxiales
permises incluant position du restricteur
40
38
36
34
Position #8
32
30
28
26
24
22
Position #7
20
18
16
14
12
10
8
6
4
2
0
0
2
4
6
PARCOURS HORIZONTAL (pi)
Position #1
Coaxiale
PAS D'INSTALLATION
Position #6
PAS D' INSTALLATION
8
10
12
14
16
18
20
