Planification
AVERTISSEMENT
Assurez-vous que le poids du
mur au-dessus du foyer N'EST
PAS supporté par le foyer.
Combustible studs (2) proud
of wall surface required to
mount framing kit. Requires
solid connection to studs
behind wall.
Utilisez des vis auto-
perceuses quand
vous appilquez les
matériaux de finition
(jusqu'à 2 couches).
Conduits HeatShift (4)
de 5" Ø raccordés au
plénum ou plaques
d'extrémité. Voir
"Appendice D - Système
HeatShift", à la page 65

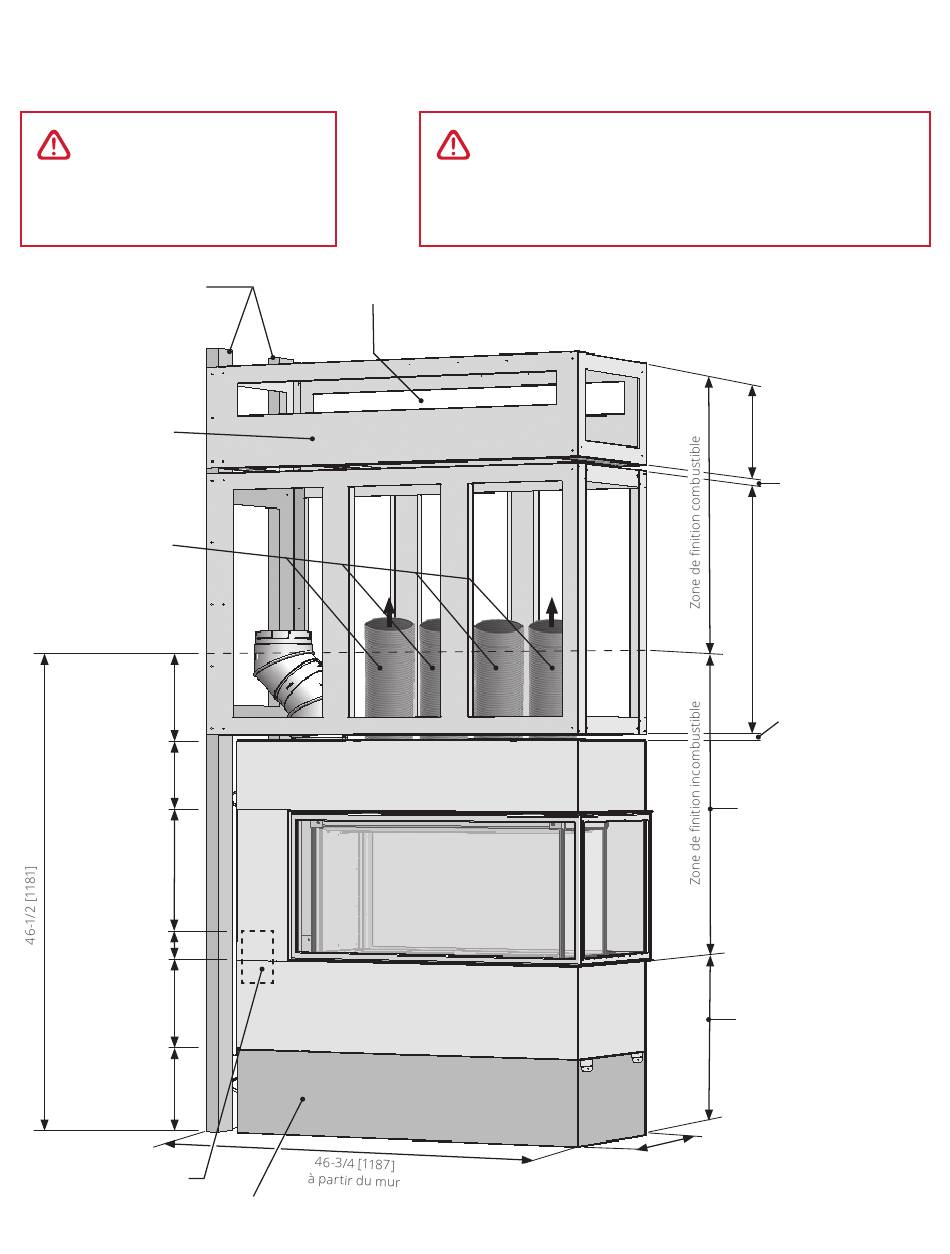

11-1/4 [286]
(dégagement
au matériau
incombustible)
8 [204]
15 [381]
2 [51]
10-1/4 [261]
9-5/8 [245]
Boîtier électrique
Matériau d'encastrement
combustible permis
16
AVERTISSEMENT
Restrictions sur les espaces où l'on peut visser ou
percer sur la caisse de l'appareil : voir page 19 pour
détails.
Encastrement du plénum ou plaques d'extrémité HeatShift (haut,
devant ou côtés). Voir "Appendice D - Système HeatShift", à la page 65
pouces [mm]
Charpente d'acier
11-5/8 [295]
1/4 [6]
Espace minimum
entre les sections
30 [762]
1/4 [6]
Espace minimum
entre les sections
Panneau de béton
incombustible de 1/2"
[13 mm] d'épaisseur exigé
dans cette zone. Peut être
couvert avec matériau
combustible d'une épaisseur
max. de 3/4" [19 mm].
Saillies combustibles doivent
autrement être conformes
aux saillies de manteaux
- voir"Dégagements—
combustibles", à la page 14
Matériau de fi nition
combustible d'une épaisseur
max. de 1-1/4" [32 mm] permis
si en dedans de 4" [102 mm].
18-1/2 [470]
