Planification
 AVERTISSEMENT
Assurez-vous que le poids du
mur au-dessus du foyer N'EST
PAS supporté par le foyer.

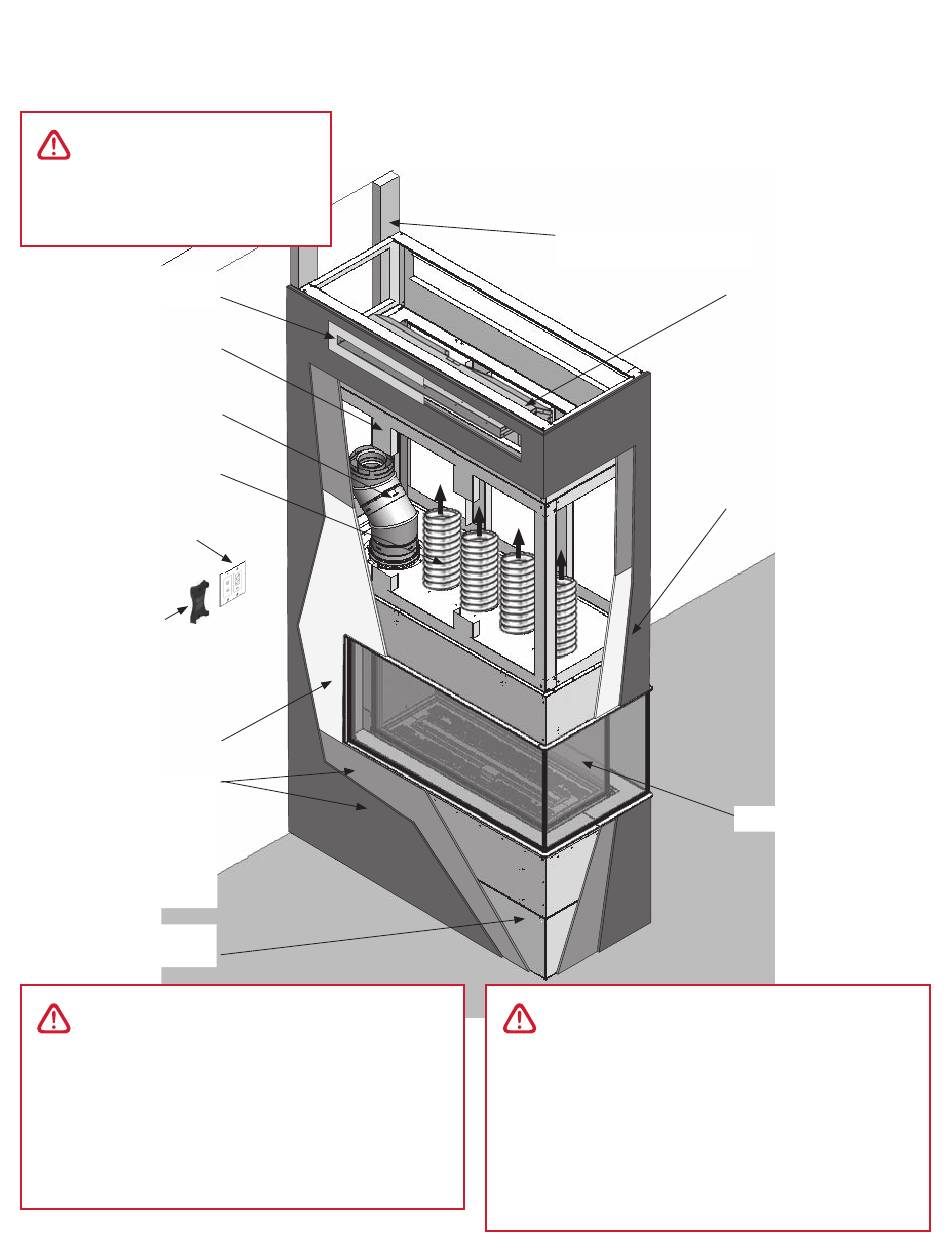

Sortie avant HeatShift
(aussi sur le dessus et côtés)
Encastrement d'acier - voir
section Encastrement
Buse d'évent coaxiale 4 x 6-5/8"
(décalage peut être nécessaire
pour plénum HeatShift)
Conduits HeatShift (4) de
5" Ø raccordés au plénum ou
plaques d'extrémité
Porte-piles et interrupteur
mural fourni et exigé
(câble de 35 pi)
Support de manette
de télécommande, au
min. 3 pi [914 mm] de
l'ouverture du foyer
Panneau de béton
incombustibe de 1/2" [13 mm]
d'épasseur exigé du bas de la
fenêtre et jusqu'à 11-1/4"
[286 mm] au-dessus du foyer
(non-fourni)
Matériau de fi nition
combustible jusqu'à 1-1/4"
[32 mm] d'épaisseur permis
sous l'ouverture. Saillies
combustibles doivent par
contre être gardées à un
minimum de 4" [102 mm]
sous l'ouverture.
Base d'acier incluse avec
l'encastrement
 AVERTISSEMENT
La chaleur du foyer peut causer la
décoloration, déformation, contraction, des
craquelures ou autres dommages à certains
objets qui seraient placés à proximité du
foyer. Évitez de placer des bougies, photos
ou autres articles sensibles à la chaleur
près ou autour du foyer.
Concept—Encastrement d'acier 2100SFK
La façon la plus simple d'encastrer le foyer pour un mur
jusqu'au plafond est d'utiliser l'Encastrement d'acier con-
çu pour le foyer 2100P. Consultez le Guide d'installation
de l'Encastrement d'acier 2100SFK pour plus de détails.
SURFACES DES MURS CHAUDES! Les murs
directement au-dessus du foyer sont
construits de matériaux incombustibles
et, même si sécuritaires, leur température
peut excéder 200°F (93°C) selon les
matériaux. Ne pas toucher! Finissez les
murs à l'aide de matériaux conçus pour
résister à ces températures.
Fixé au mur par des
poutres de bois
 AVERTISSEMENT
HeatShift obligatoire : plénum
ou plaques d'extrémité (haut).
Système HeatShift commandé
séparément. Voir aussi l'option
"Concept—Hotte HeatShift
2100HSC", à la page 13
Matériau de fi nition combustible
jusqu'à 1-1/4" [32 mm]
d'épaisseur permis par-dessus
le panneau de béton
Foyer 2100P
11
