Planification
* Évacuation verticale minimale

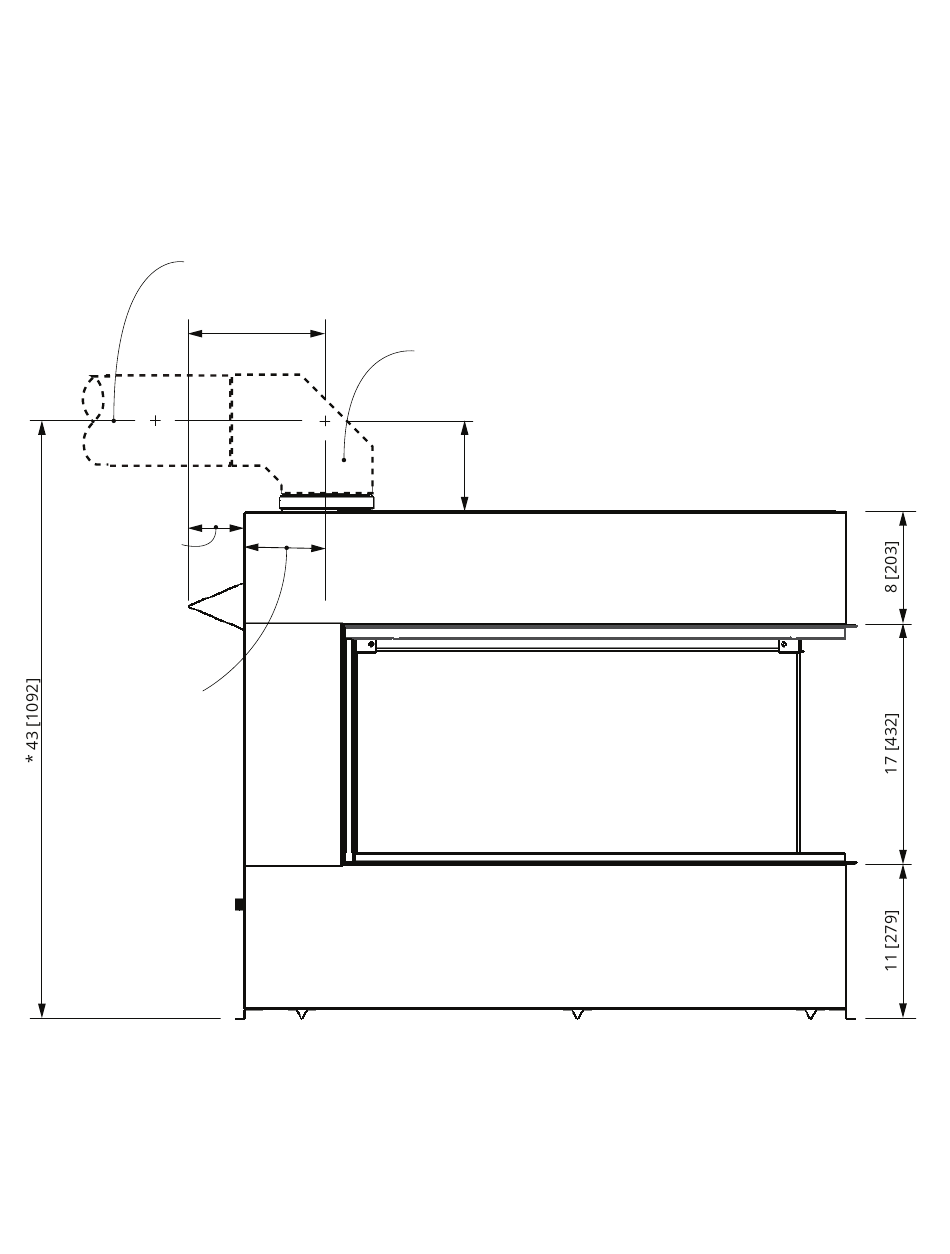

L'illustration ci-dessous indique la hauteur minimale du conduit d'évacuation lorqu'un coude est placé directement
sur l'appareil. En calculant la hauteur du système d'évacuation utilisant des longueurs de consduits additionnelles,
soustrayez approximativement 1-1/2 pouce pour chaque joint de conduit. Par exemple, un conduit additonnel de
12 pouces ajoutera approximativement 10-1/2 pouces à la hauteur totale du système.
18 [457]
Longueur maximale
à cette hauteur
4 [102]
minimum
Dégagement
aux
combustibles
5-7/8 [149]
9-7/8 [251]
Hauteur minimale d'évent
Coude 4 x 6-5/8" directement
sur la buse d'évent de l'appareil
7 [178]
pouces [mm]
17
