5.4

Travaux de remontage

2.
1.
1.
2.
1.
52
Avant d'entreprendre les travaux de remontage, contrôler:
- L'étanchéité de tous les tuyaux et brides (traces de calcaire) et les dégâts éventuels.
- La fixation irréprochable de l'installation électrique et les dégâts éventuels
(isolations défectueuses, fiches cassées, etc.)
- La fixation de tous les compos. (résistances de chauffage, unité de niveau, etc.).
- Tous les joints (annulaire dans la vanne d'écoulement, joint d'étanchéité du
couvercle de la cuve à vapeur (joint duro), etc. quant aux dégâts éventuels.
Important! les joints ne doivent être graissés que avec de la graisse original
Defensor (numéro d'article: voir liste de pièces de rechange). Par l'utilisation
d'autres graisses, les parties en plastique de l'appareil risquent d'être attaqués.
Important! remplacer les pièces défectueuses avant le remontage, et bloquer les
pièces desserrées.

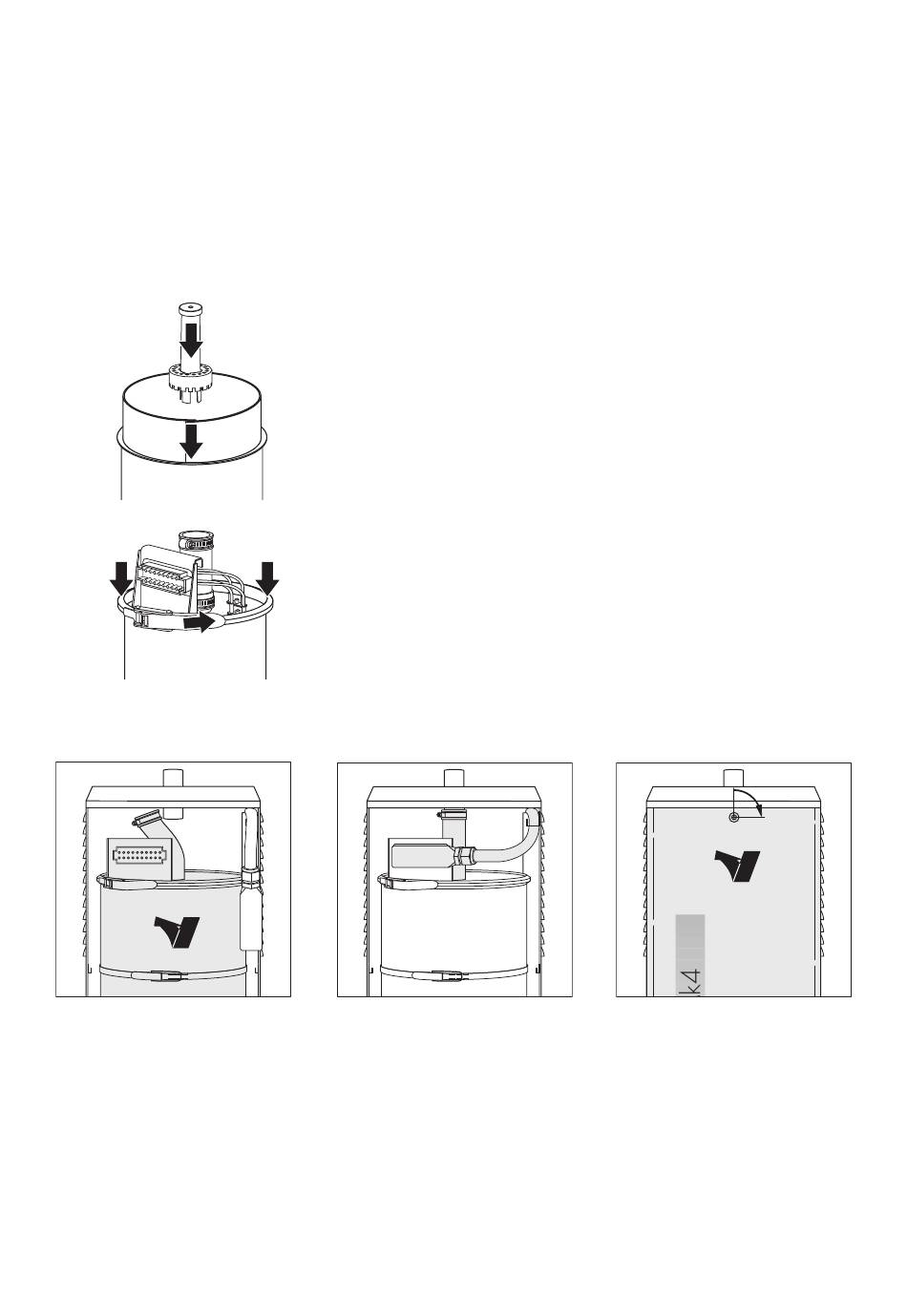

Montage du sac de calcaire rigide
1. Introduire le sac.
2. Monter le filtre de la cuve à vapeur.
Montage du couvercle de la cuve à vapeur
1.
1. Introduire avec précaution le couvercle avec les résistances chauffantes dans
la cuve.
Attention! Ne pas oublier le joint duro. Celui-ci doit être propre et correctement
placé à l'extérieur du couvercle (évent. lubrifier avec de la graisse silicone).
2. Fixer le couvercle avec l'anneau de serrage.
Attention! Faire attention que l'anneau de serrage du couvercle soit correcte-
ment monté (anneau de serrage correctement accroché).
Montage de la cuve à vapeur
2.
3.
1. Introduire la cuve à vapeur dans l'appareil avec précaution, l'aligner (la fiche
de raccordement doit pointer vers l'avant) et la fixer à l'aide de l'anneau de
serrage.
2. Emboîter le tube de vapeur sur le raccordement et fixer-le à l'aide du collier de
serrage.
Important! Vérifier la fixation correcte du tube de vapeur. Un raccordement non
étanche peut provoquer des dégâts d'humidité à l'intérieur de l'appareil.
3. Brancher le faisceau de câbles.
4. Monter la porte frontale et verrouiller avec un tournevis (tourner de 90° vers la
droite).
L'humidificateur à vapeur est maintenant prêt pour la remise en exploitation.
Veuillez observer les indications du chapitre 4.2 à ce sujet.
