Einbauarbeiten

2.
1.
1.
2.
1.
16
Bevor Sie mit dem Zusammenbau beginnen, kontrollieren Sie:
- alle Schläuche und Schlauchverbindungen auf Undichtigkeit (Kalkspuren) und
Beschädigungen.
- die elektrische Installation auf einwandfreie Befestigung und allfällige Beschädi-
gungen (defekte Isolationen, gebrochene Stecker, etc.).
- alle Bestandteile (Heizstäbe, Niveaueinheit, etc.) auf festen Sitz.
- alle Dichtungen (O-Ring im Abschlämmventil, Dichtung des Dampfzylinderdek-
kels (Durodichtung), etc.) auf Beschädigungen.
Achtung! Dichtungen dürfen nur mit Originalfett von Defensor eingefettet
werden (Artikelnummer siehe Ersatzteilliste im Anhang). Andere Fette können die
Kunststoffteile des Gerätes angreifen.
Wichtig! Defekte Teile sind vor dem Zusammenbau zu ersetzen und lose Bestand-
teile zu befestigen.

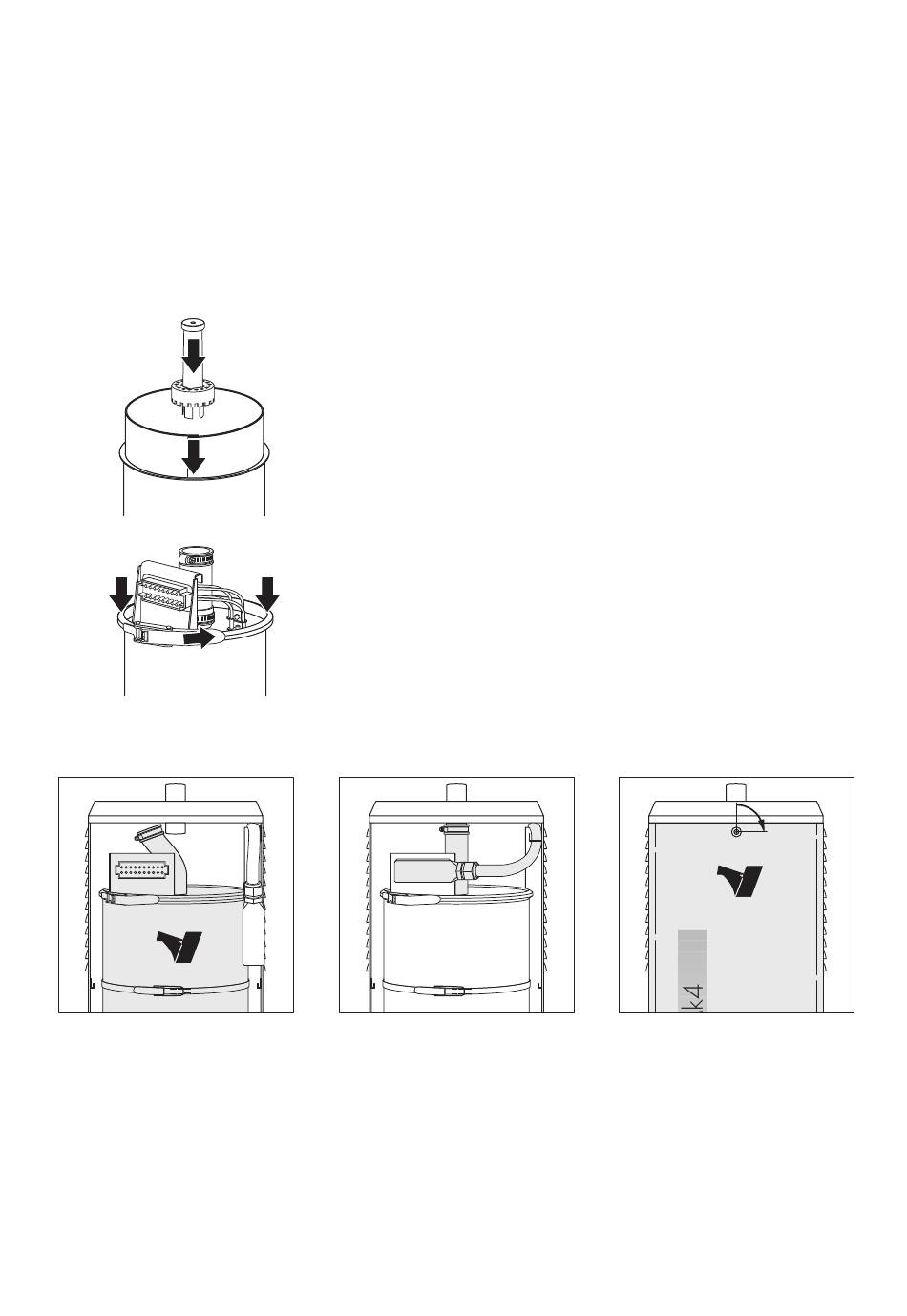

Einbau der Kalkauffangfolie
1. Kalkauffangfolie in Dampfzylinder einsetzen.
2. Dampfzylindersieb einbauen.
Einbau des Dampfzylinderdeckels
1.
1. Deckel mit Heizstäben vorsichtig in Zylinder einsetzen.
Achtung! Durodichtung nicht vergessen. Die Durodichtung muss sauber und
korrekt in den Rand des Deckels eingelegt sein (ev. einfetten).
2. Deckel mit Deckelspannring befestigen.
Achtung! Darauf achten, dass Deckelspannring korrekt montiert ist (Spann-
ringverschluss richtig eingehängt).
Einbau des Dampfzylinders
2.
3.
1. Dampfzylinder vorsichtig in das Gerät einsetzen, ausrichten (Anschlussstecker
muss nach vorne zeigen) und mit Spannring befestigen.
2. Ausblasstutzen über Dampfanschluss stecken und mit Schlauchklemme befestigen.
Wichtig! Korrekte Befestigung des Dampfanschlusses überprüfen. Ein undich-
ter Dampfanschluss kann zu Feuchteschäden im Geräteinnern führen.
3. Kabelbaum einstecken.
4. Fronttüre aufsetzen und Verriegelung mit Schraubenzieher schliessen (90° nach
rechts drehen).
Der Dampfluftbefeuchter ist jetzt für die Wiederinbetriebnahme bereit. Beachten
Sie dazu bitte die Angaben in Kapitel 4.2.
