Installation
Bi-ATMON

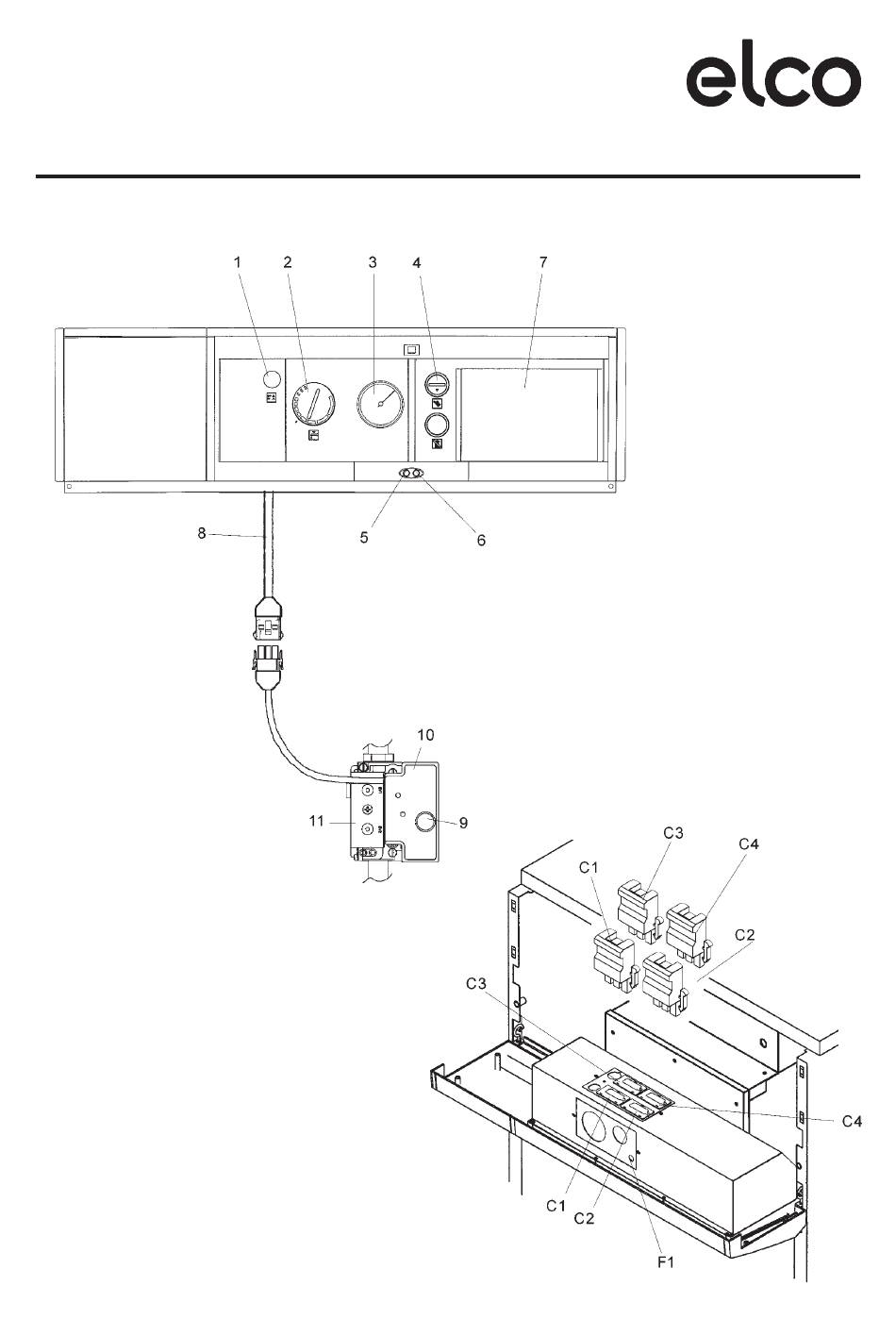

3.4 - Tableau de commande
Légende
1
Interrupteur marche/arrêt
2
Thermostat réglage chaudière
3
Thermomètre chaudière
4
Thermostat sécurité réarm. manuel
5
Témoin fonctionnement (vert)
6
Témoin sécurité therm. fumées (rouge)
7
Logement régulation RB-EM ou LOGON M
8
Cable d'alimentation vanne gaz
9
Bouton de déverrouillage
10
Relais d'allumage et de contrôle flamme
11
Electrovanne gaz
C1
Fiche "Alimentation"
C2
Fiche "Thermostat d'ambiance"
C3
Fiche "Circulateur ballon"
C4
Fiche "Circulateur chauffage"
F1
Fusible 6A
V 30 LN
®
12
