2.6

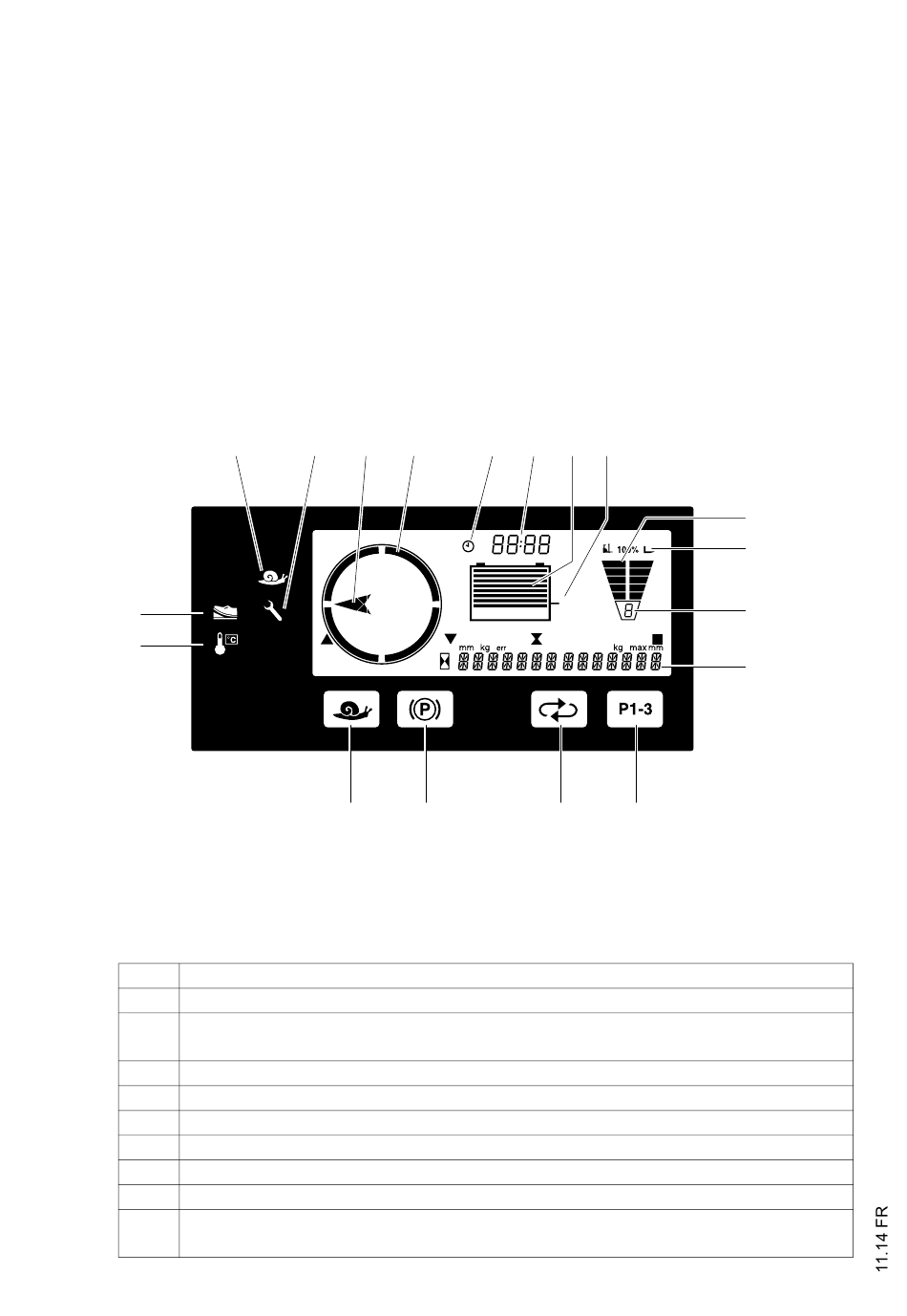

Éléments d'affichage
Description
L'unité d'affichage représente l'interface entre l'utilisateur et le chariot. Il sert d'unité
d'affichage et de commande pour l'opérateur ainsi que pour le technicien de service
après-vente.
Les réglages du chariot s'effectuent via les quatre touches à actionnement bref (89,
90, 91, 92). Les DEL des 4 surfaces luminescentes (75, 76,86, 87) peuvent indiquer
3 différents états : allumé, clignotant, éteint.
L'unité d'affichage fournit des informations sur le sens de marche, l'angle de
braquage choisi, l'état de charge de la batterie et d'autres paramètres du chariot
sélectionnés.
75
86
87
Pos. Désignation
75
Vitesse lente (symbole graphique vert)
76
Le mode de service est actif (symbole graphique jaune clé plate), la
périodicité de service est écoulée (symbole graphique clignote)
77
Angle de braquage par pas de 30° sous forme de flèche
78
Affichage du sens de marche
79
sans fonction
80
Heure au format Heures : Minutes
81
État de décharge de la batterie
82
Indicateur de décharge
83
Vitesse ajustée (sens de l'entraînement) du profil actuel (sous forme de
barres 1 - 5)
54
76
77
78
89
90
79 80 81 82
91
92
83
84
85
88
