Ausschalten = roten Schalter (40)

drücken.
39
40
Bei Spannungsausfall wird ein Unter-
spannungsrelais ausgelöst. Damit wird
verhindert, dass das Gerät von allein
anläuft, sobald wieder Spannung vorhan-
den ist. Zum Wiedereinschalten muss
der grüne Ein-Schalter erneut betätigt
werden.

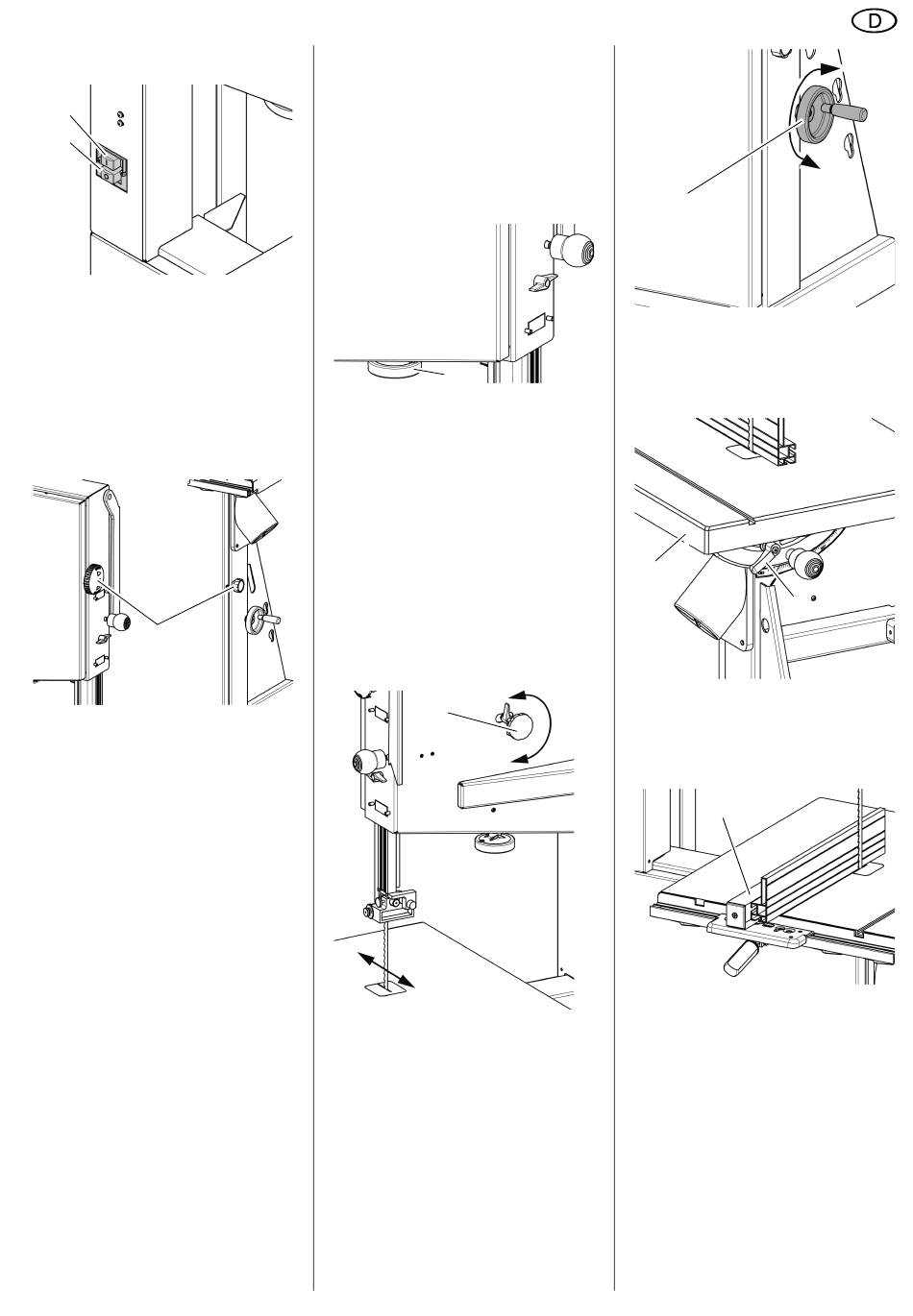

Drehverschluss Gehäusetür
Mit dem Drehverschluss (41) öffnen und
schließen Sie die Gehäusetür.
41
Gehäusetür öffnen:
1. Oberen Drehverschluss ca. eine
Umdrehung im Uhrzeigersinn dre-
hen und unteren Drehverschluss ca.
eine Umdrehung gegen den Uhrzei-
gersinn drehen.
Gehäusetür öffnet einen Spalt. Die
Türsicherung wird aktiviert und
schaltet den Motor ab.
A
Gefahr durch freiliegende
Sägebänder und Bandsägenrollen!
Wenn der Motor nach einer Umdre-
hung nicht abschaltet oder die Tür
sofort aufspringt, ist die Türsiche-
rung oder das Schließsystem defekt.
Säge außer Betrieb nehmen und von
der Service-Niederlassung Ihres Lan-
des reparieren lassen.
2. Drehverschlüsse weiter drehen.
Gehäusetür öffnet ganz.
Gehäusetür schließen:
Gehäusetür andrücken und oberen

Drehverschluss gegen den Uhrzei-
gersinn und unteren Drehverschluss
im Uhrzeigersinn bis Anschlag dre-
hen.
Die Gehäusetür liegt vollständig am
Gehäuse an.
Einstellrad für Sägebandspannung
Mit dem Einstellrad (42) kann bei Bedarf
die Spannung des Sägebandes korrigiert
werden:
 Drehen des Einstellrades im Uhrzei-
gersinn erhöht die Spannung.
 Drehen des Einstellrades entgegen
dem Uhrzeigersinn verringert die
Spannung.
42
Einstellrad für Neigung der oberen
Bandsägenrolle
Mit dem Einstellrad (43) kann die Nei-
gung der oberen Bandsägenrolle bei
Bedarf verändert werden. Durch Verstel-
len der Neigung wird das Sägeband so
ausgerichtet, dass es mittig auf den
Kunststoffauflagen der Bandsägenrollen
läuft:
 Drehen des Einstellrades im Uhrzei-
gersinn = Sägeband läuft nach hin-
ten.
 Drehen des Einstellrades gegen den
Uhrzeigersinn = Sägeband läuft
nach vorn.
43
Einstellrad für Antriebsriemenspan-
nung
Mit dem Einstellrad (44) kann bei Bedarf
die Spannung des Antriebsriemens korri-
giert werden:
 Drehen des Einstellrades gegen den
Uhrzeigersinn verringert die Span-
nung;
 Drehen des Einstellrades im Uhrzei-
gersinn erhöht die Spannung.
DEUTSCH
44
Neigungsverstellung für Sägetisch
Nach Lösen der Feststellschraube (46)
kann der Sägetisch (45) stufenlos bis zu
20 gegen das Sägeband geneigt wer-
den.
45
46
Parallelanschlag
Der Parallelanschlag (47) wird an der
Vorderseite festgeklemmt. Der Parallel-
anschlag kann sowohl links als auch
rechts vom Sägeband montiert werden.
47
6.1 Sägetisch ausrichten
Der Sägetisch muss in zwei Ebenen aus-
gerichtet werden
 seitlich, so dass das Sägeband
genau in der Mitte des Tischeinlege-
profils läuft;
 rechtwinklig zum Sägeband.
Sägetisch seitlich ausrichten
1. Klemmhebel (48) und Sechskant-
mutter (49) lösen.
+
–
