DEUTSCH

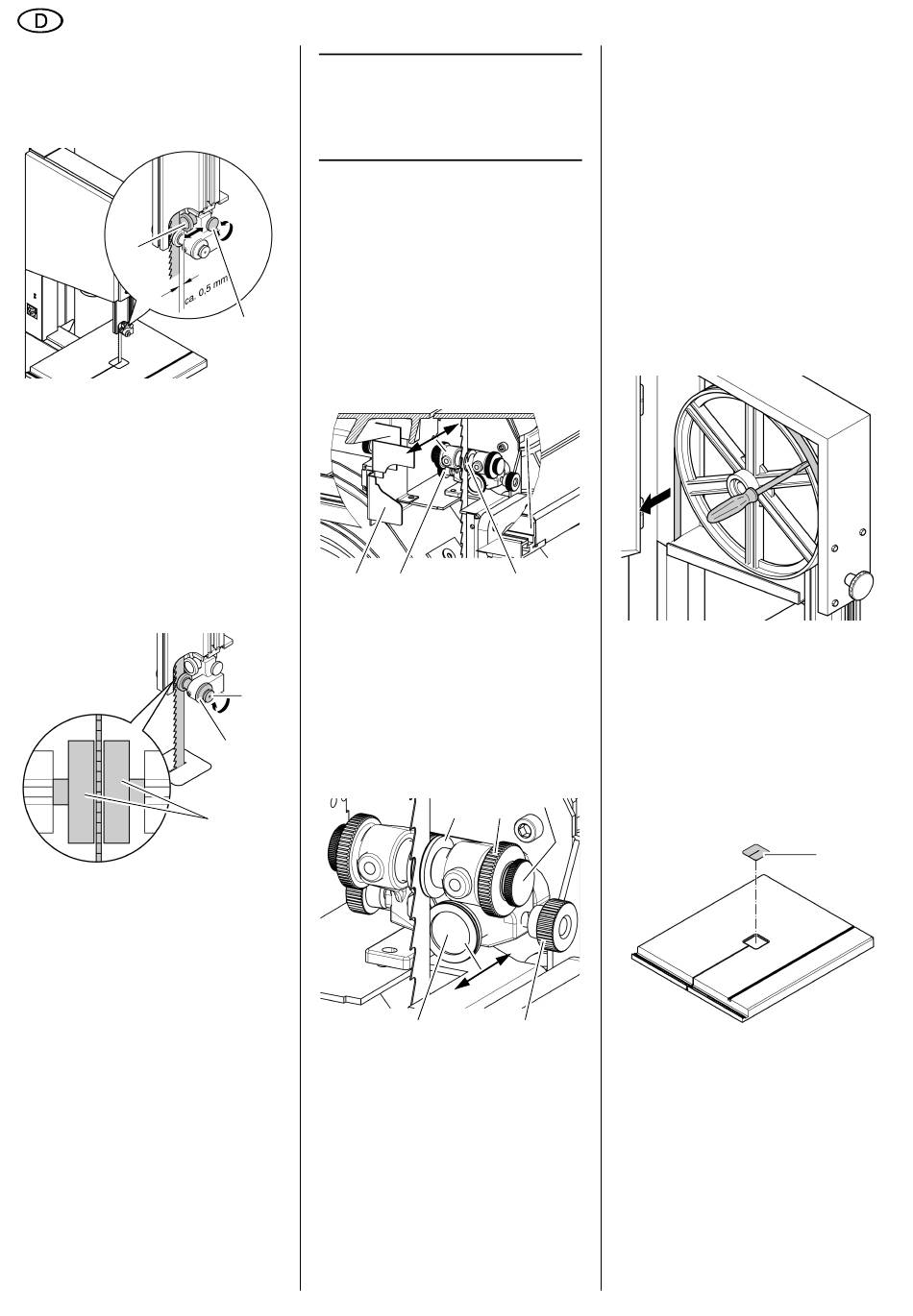

Stützrolle einstellen
1.
Sägeband gegebenenfalls ausrich-
ten und spannen.
2.
Schraube (69) für Stützrolle (70)
lösen.
70
3.
Stützrolle ausrichten (Abstand Stütz-
rolle Sägeband = 0,5 mm – wenn
das Sägeband von Hand bewegt
wird, darf es die Stützrolle nicht
berühren)
4.
Schraube für Stützrolle wieder fest-
ziehen.
Führungsrollen einstellen
1.
Rändelmutter (72) lösen.
2.
Führungsrollen (73) mit den Rändel-
schrauben (71) gegenüber dem
Sägeband einstellen.
3.
Bandsägenrolle einige Male per
Hand im Uhrzeigersinn drehen, um
zu prüfen, ob sich die Führungsrol-
len in der richtigen Position befinden
– beide Führungsrollen sollen leicht
am Sägeband anliegen.
4.
Rändelmutter (72) wieder festzie-
hen, um die Rändelschraube (71) zu
kontern.
8.3
Untere Bandführung aus-
richten
Die untere Bandführung besteht aus:
einer Stützrolle (stützt das Säge-
band von hinten),
zwei Führungsrollen (führen das
Sägeband seitlich).
Diese Teile müssen nach jedem Säge-
bandwechsel und jeder Sägebandaus-
richtung ausgerichtet werden.
12
Hinweis:
3
Kontrollieren Sie Stützrolle und
Führungsrollen regelmäßig auf Ver-
schleiß und ersetzen Sie bei Bedarf
beide Führungsrollen gleichzeitig.
Grundausrichtung
1.
Untere Gehäusetür öffnen.
2.
Eingreifschutz in die untere Position
schieben und untere Sägebandab-
deckung (74) öffnen.
3.
Schraube (75) für untere Bandfüh-
rung lösen.
69
4.
Untere Bandführung so verschieben,
dass das Sägeband mittig zwischen
den Führungsrollen (76) liegt.
5.
Schraube (75) festziehen.
74
Stützrolle einstellen
1.
Schraube (80) für Stützrolle lösen.
2.
Stützrolle (81) ausrichten (Abstand
Stützrolle Sägeband = 0,5 mm –
71
wenn das Sägeband von Hand
bewegt wird, darf es die Stützrolle
nicht berühren).
72
3.
Schraube (80) für Stützrolle wieder
festziehen.
73
Führungsrollen einstellen
1.
Rändemutter (78) lösen.
2.
Führungsrollen (77) mit den Rändel-
schrauben (79) gegenüber dem
Sägeband anstellen.
3.
Bandsägenrolle einige Male per
Hand im Uhrzeigersinn drehen, um
zu prüfen, dass sich die Führungs-
rollen in der richtigen Position befin-
den – beide Führungsrollen sollen
leicht am Sägeband anliegen.
75
76
79
77
78
81
80
4.
Rändelmutter (78) wieder festzie-
hen, um die Rändelschraube zu kon-
tern.
5.
Untere Sägebandabdeckung (74)
schließen.
6.
Untere Gehäusetür schließen.
8.4
Kunststoffauflagen
wechseln
Die Kunststoffauflagen regelmäßig auf
Verschleiß kontrollieren. Kunststoffaufla-
gen nur paarweise ersetzen:
1.
Sägeband abnehmen (siehe „War-
tung und Pflege").
2.
Mit einem kleinen Schraubendreher
unter die Kunststoffauflagen fassen
und diese abziehen.
3.
Neue Kunststoffauflagen aufziehen
und Sägeband wieder aufsetzen.
8.5
Tischeinlegeprofil wech-
seln
Das Tischeinlegeprofil muss gewechselt
werden, wenn der Sägespalt beschädigt
ist.
1.
Tischeinlegeprofil (82) vom Säge-
tisch entfernen (von unten heraus-
drücken).
2.
Neues Tischeinlegeprofil einsetzen.
8.6
Säge reinigen
A
Gefahr!
Niemals das Sägeband oder die
Bandsägenrolle mit einer in der Hand
gehaltenen Bürste oder Schaber
berühren, wenn das Gerät in Betrieb
ist!
Vor allen Wartungs- und Reinigungs-
arbeiten:
1. Gerät ausschalten.
82
