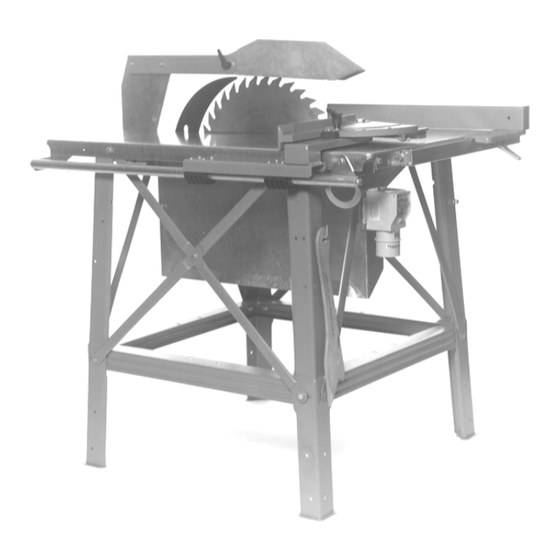

- Page 1 Manuel D'Utilisation Scie de Chantier Universelle BKS 400/450 36/05 - F Art.-Nr. 115 114 9860...
-
Page 2: Table Des Matières
Liste des pièces de rechange. 1.0 CHAMP D’UTILISATION ET D’APPLICATION La scie circulaire de chantier BKS 400 (voir 450) est adaptée à des découpes longitudinales et transver- sales de bois à formats carrés et rectangulaires. Les découpes transversales ne peuvent être effectuées qu’à l’aide d’un guide d’onglet. -
Page 3: Garantie
3.0 SECURITE DU PRODUIT / GARANTIE Les utilisations non énumérées nécessitent l’autorisation écrite de la Firme metabo. Lors d’appels à la garantie, voyez votre revendeur. Les réparations sous garantie sont en principe effectuées par nous ou par des points de service autorisés. - Page 4 Le porte-couteau diviseur est fixé à la pla- Les vis planes/rondes M12 x 30 à tête carrée Le couteau diviseur est fixé de façon quette sont passées à travers la fente du porte- autobloquant au porte-couteau et ce avec la couteau-diviseur et le porte-couteau diviseur plaque de pression, à...
- Page 5 Vissez les vis hex. M8 x 90 avec les écrous Montez à nouveau la lame de scie et recou- Les deux anneaux de transport par grue sont hex. M8 dans les perforations de la caisse à vrez montés de façon diagonale à la table (posté- la caisse a copeaux avec son couver- copeaux.
-
Page 6: Montage Du Guide A Onglet (Dispositif De Coupe Transversale)
MONTAGE DU GUIDE A ONGLET (dispositif de coupe transversale) S’il n’ y a pas de guide à onglet monté il faut absolument utiliser le chariot Nr. de commande 091 000 6665. Fixer le bar de guide avec les éléments Fixer le guide à onglet aux pièces en PVC Fixer les 2 tôles à... -
Page 7: Mise En Fonctionnement
MISE EN FONCTIONNEMENT DE LA MACHINE DISPOSER LA MACHINE Cette machine doit être disposée sur un sol lisse et solide. L’atelier doit être organisé de façon à ce que des points d’achoppement soient évités. RACCORDEMENT AU RESEAU - Le raccord au réseau se fait en utilisant un cable à triple fil et une prise contact du type VDEO100 pour la BKS400/3 - La BKS400/4,2 ainsi que la BKS450/4,75 nécessitent un cable à... -
Page 8: Changement De Lame
10.2 CHANGEMENT DE LAME Avant de changer la lame, la prise doit être tirée. Pour pouvoir procéder au changement de lame, la protection doit être enlevée. La vis de serrage doit être dévissée. Le contre-écrou est enlevé et la lame peut être sortie. -
Page 9: Reglage De La Protection
1 0 . 1 0 . 1 0 . 1 0 . 1 0 .4 MISE EN PLACE DE LA PROTECTION La protection peut, après avoir relâché le pommeau et le porte-protection être sortie par le dessus et/ou être rentré par la même voie. Une utilisation sans protection comporte des risques de blessures. -
Page 10: Coupes Permanentes A Onglet A L'aide Du Guide A Onglet
11.2 COUPES PERMANENTES A ONGLET A L’AIDE DU GUIDE A ONGLET C - Retirez le guide à onglet et B - Basculez le guide à onglet vers A - Installez le couteau-diviseur et mettez la pièce de travail en place. le haut et installez l’angle désiré. -
Page 11: Aspiration De Copeaux (Accessoire)
12.0 ASPIRATION DE COPEAUX (Accessoire) Lorsque la machine est utilisée dans un espace fermé, elle doit être raccordée à un dispositif d’aspiration copeaux. Le dispositif d’aspiration de copeaux doit disposer d’une vitesse d’air minimale de 20 m/sec. Le raccordement doit se faire via un flexible d’un diamètre de 100 mm. 13.0 TRANSPORT PAR GRUE Lors d’un transport par grue, les deux anneaux de grue dont la table dis- pose doivent être ramenés vers le haut. - Page 12 Bauart der - herewith declare that the design/construction of the - certifions que la fabrication de la scie sur BKS 400/3,1 WNB; BKS 450/5,5 DNB folgenden einschlägigen Bestimmungen entspricht - complies with the following relevant regulations/standards - est conforme aux dispositions suivantes EG-Maschinenrichtlinie - EC Machinery Directive - Directives européennes relatives aux machines...
