2.3.2 Disposition des modules dans le boîtier
Fusible 2А,
type « Т
Borne de
raccordement du
câble secteur au bloc
de jonction secteur

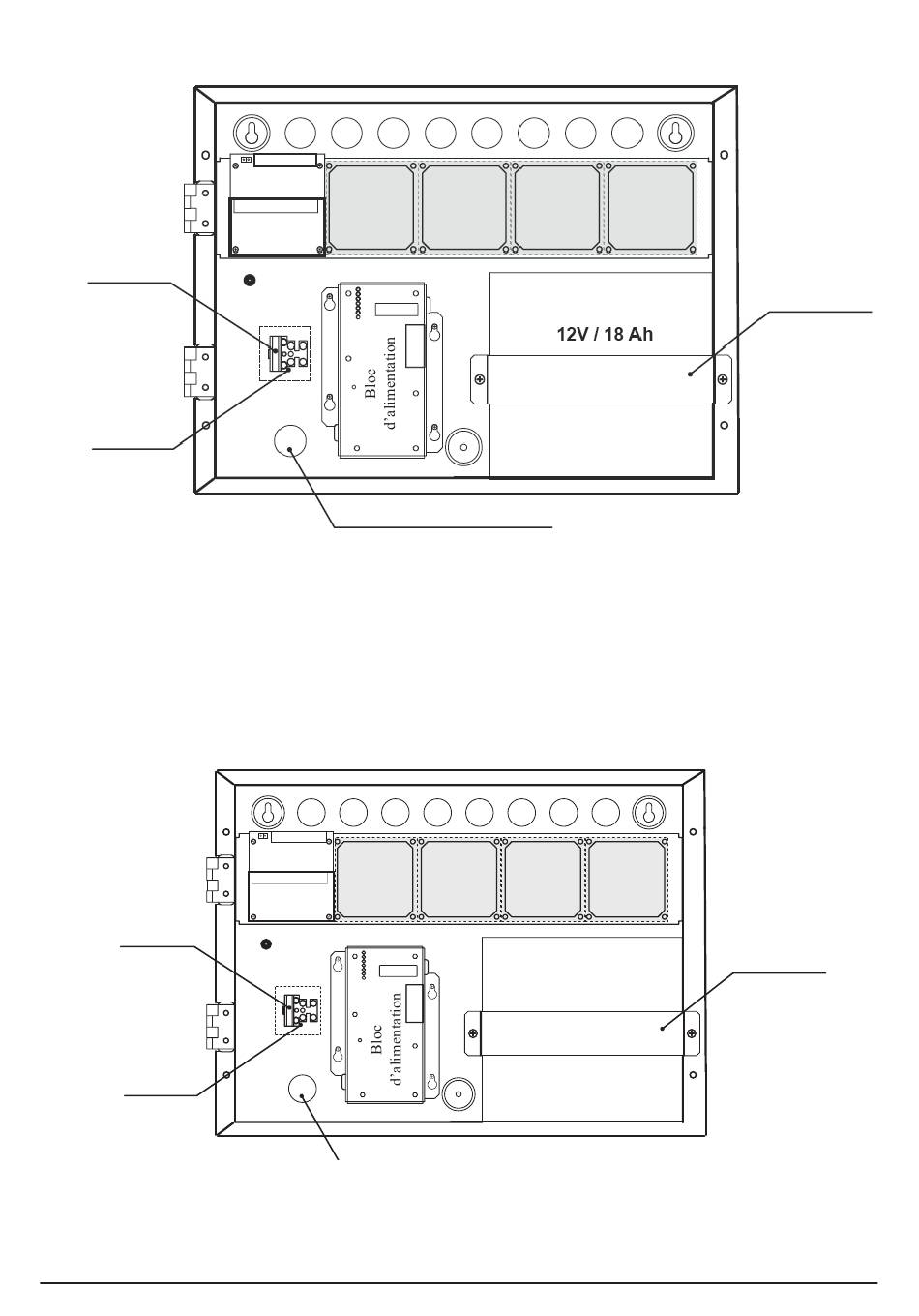

Figure 10. Disposition des modules principaux.
La disposition des composants est la même pour les deux versions du panneau répétiteur : Répétiteur
ATENA 41CPE014 et Répétiteur ATENA 41CPE024.
Fusible 2А,
type « Т
Borne de
raccordement du
câble secteur au bloc
de jonction secteur
Figure 10А. Disposition des modules principaux dans les panneaux répétiteur : Répétiteur ATENA
14
MODULE
Contrôleur
SORTIE
de boucle
1
Module 4
relais
Mise à terre
Orifice pour le cheminement du câble secteur
Mise à terre
41CPE014 et Répétiteur ATENA 41CPE024.
Contrôleur Contrôleur
de boucle de boucle
2 3
Batterie
d'accumulateurs
Batterie
d'accumulateurs
12V / 18Ah
Atena - Installation and Programming Manual
Contrôleur
de boucle
4
Fixation pour
attacher la batterie
Fixation pour
attacher la batterie
