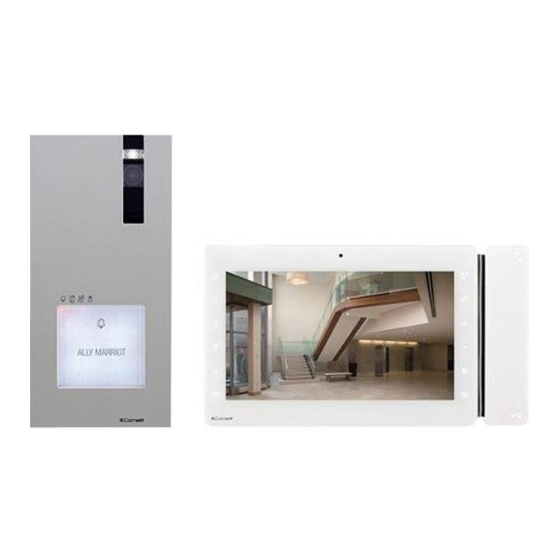

- Page 1 MANUEL DE RÉFÉRENCE RAPIDE PUSH HERE Kit utilisateur individuel HFX-9000M...
-
Page 2: Contenu Du Colis
×1 ×4 cadre métallique Moniteur + Bornier Manuel Technique QUICK ×4 REFERENCE GUIDE ×2 ×2 ×4 PUSH HERE Clips pour les parois à Notice technique Quick reference Guide for Single-User Kit HFX-9000M also available in revêtement sec French and Spanish... -
Page 3: Identification Des Pièces
2. Identification des pièces 3.79 in 1.06 in 2.1 POSTE EXTÉRIEUR EX-DSME PUSH HERE 1. Couvercle en aluminium moulé sous pression 9. PRswitch entrée/sortie de la programmation 2. Éclairage LED caméra 10. CNFswitch de confirmation de la programmation 3. Caméra grand angle couleur 11. - Page 4 2.2 MONITEUR EX-9000H 8.77 in 0.98 in 1. Écran couleur LCD 7" 5. S2 Micro-switches pour la programmation des touches et des fonctions 2. Micro DIP 1-2-3-4 pour la programmation des fonctions des touches Touche phonie / touche d’appel de radiomessagerie DIP 5-6 accès à...
-
Page 5: Alimentation Électrique 1209/8 Bus
2.3 ALIMENTATION ÉLECTRIQUE 1209/8 BUS 2.6 in 5.51 in 1. L1 | L1 raccordement moniteur 1 L2 | L2 raccordement moniteur 2 L3 | L3 raccordement moniteur 3 L4 | L4 raccordement moniteur 4 L5 | L5 raccordement moniteur 5 L6 | L6 raccordement moniteur 6 L7 | L7 raccordement moniteur 7 L8 | L8 raccordement moniteur 8... -
Page 6: Identification Des Pièces Pour L'évolution
2.4 IDENTIFICATION DES PIÈCES POUR L'ÉVOLUTION L’art. EX-9000H est le poste intérieur supplémentaire pour les POSTE INTÉRIEUR kits utilisateur individuel (Pour de plus amples informations, voir SUPPLÉMENTAIRE la page 4) EX-9000H EX-9000H L’art. EX-DSQE est le poste extérieur supplémentaire pour les kits POSTE EXTÉRIEUR utilisateur individuel et contient le poste extérieur art. -
Page 7: Moniteurs Évolutifs Maximum Pour Le Raccordement En Chaîne Bouclée
3.1.1 Kit utilisateur individuel art. HFX-9000M EX-9000H 1209/8 EX-DSME HFX-9000M 3.1.2 Moniteurs évolutifs maximum pour le raccordement en chaîne bouclée EX-9000H EX-9000H EX-9000H EX-9000H moniteur évolutif moniteur évolutif moniteur évolutif moniteur évolutif EX-9000H EX-9000H EX-9000H EX-9000H moniteur évolutif moniteur évolutif moniteur évolutif... -
Page 8: Schéma De L'évolution Complète Du Système
EX-9000H EX-9000H EX-9000H EX-9000H EX-9000H moniteur évolutif moniteur évolutif moniteur évolutif moniteur évolutif moniteur évolutif moniteur évolutif moniteur évolutif 1209/8 EX-DSQE EX-DSQE EX-DSQE poste extérieur évolutif poste extérieur évolutif poste extérieur évolutif 1405 1405 1405 EX-DSME EX-DSME EX-DSME EX-DSME HFX-9000M... -
Page 9: Installation Standard
Kit de base utilisateur individuel INSTALLATION STANDARD EX-9000H GARDER LE RÉGLAGE PAR DÉFAUT 34 Vdc 1209/8 LP LP L1 L1 L2 L2 L3 L3 L4 L4 L5 L5 L6 L6 L7 L7 L8 L8 110-240V EX-DSME Bouton ouvre-porte local Schéma de connexion : MXK/039QCU... -
Page 10: Kit Utilisateur Individuel Évolutif
Kit utilisateur individuel évolutif ÉVOLUTION MAXIMUM EN RACCORDEMENT EN CHAÎNE BOUCLÉE EX-9000H EX-9000H GARDER LE RÉGLAGE GARDER LE RÉGLAGE PAR DÉFAUT PAR DÉFAUT EX-9000H EX-9000H GARDER LE RÉGLAGE GARDER LE RÉGLAGE PAR DÉFAUT PAR DÉFAUT SUPPRIMER CV5 SUPPRIMER CV5 EX-9000H EX-9000H GARDER LE RÉGLAGE GARDER LE RÉGLAGE... - Page 11 Kit utilisateur individuel évolutif ÉVOLUTION MAXIMUM Schéma de connexion : MXK/012BQCU...
-
Page 12: Montage De Surface (Accessoire Pour Ex-9000H Inclus)
3.2 ENSEMBLE ART. EX-9000H POSTE INTÉRIEUR 3.2.1 Montage de surface (accessoire pour EX-9000H inclus) 8.77 in min = 2.6 in max = 2.8 in CLICK ! POUR OUVRIR... -
Page 13: Montage Sur Mur Sec (Accessoire Pour Ex-9000H Inclus)
3.2.2 Montage sur mur sec (accessoire pour EX-9000H inclus) 8.77 in 8 . 0 CLICK ! POUR OUVRIR... -
Page 14: Montage De Surface De L'alimentation Art. 1209
3.3 MONTAGE DE SURFACE DE L'ALIMENTATION ART. 1209/8... -
Page 15: Haut-Parleur
3.4 INSTALLATION DU POSTE EXTÉRIEUR ART. EX-DSME DANS LE SENS DES AIGUILLES COUNTERCLOCKWISE D'UNE MONTRE La caméra ne doit pas être installée en face de fortes sources de lumière ni dans des lieux où la personne filmée est fortement à contre-jour. Dans des environnements à... - Page 16 Vous pouvez télécharger le logiciel gratuit (art. 1235A) sur le site Internet pro.comelitgroup.com afin d'imprimer les étiquettes porte- noms de la platine de rue sur les feuilles autocollantes pré-découpées proposées dans notre catalogue (art. 1217A) CLACK! CLACK! CORRECTLY! DANS LE SENS INVERSE DES AIGUILLES D'UNE MONTRE Avant de fixer la vis, veiller à...
-
Page 17: Extension Jusqu'à 4 Familles
3.4.2 EXTENSION JUSQU’À 4 FAMILLES EX-9000H S1 A GARDER LE RÉGLAGE PAR DÉFAUT EX-9000H S1 A DÉFINIR L'ADRESSE EX-9000H S1 A DÉFINIR L'ADRESSE EX-9000H S1 A DÉFINIR L'ADRESSE 1209/8 LP LP L1 L1 L2 L2 L3 L3 L4 L4 L5 L5 L6 L6 L7 L7 L8 L8 110-240V SUPPRIMER LORSQUE LA LIGNE EST UTILISÉE EX-DSME... -
Page 18: Programmation Des Adresses D'appel Pour 2/4 Utilisateurs
3.4.3 Programmation des adresses d'appel pour 2/4 utilisateurs √ Prendre note des paramètres des DIP-switches. code DIP ON Fonction le bouton 1 est activé et l'adresse d'appel est 1 (par défaut) les boutons 1 et 2 sont activés et example: les adresses d'appel sont 1 et 2 les boutons 1, 2, 3 et 4 sont activés et les adresses d'appel... -
Page 19: Fonctions De La Ligne
5. Fonctions de la ligne Touche phonie Touche du volume audio Touche d’appel de radiomessagerie Touche volume de la sonnerie Touche ouvre-porte Touche 1 Bouton programmable Valeur touche « Haut/Bas » Touche 2 Bouton programmable Touche contraste Touche 3 Fonction Médecin Touche luminosité (programmable) Touche 4 Bouton programmable Touche auto-allumage (programmable) -
Page 20: Activation De La Touche Souple
5.3 ACTIVATION DE LA TOUCHE SOUPLE „ Toucher pour activer les touches fonction 5.3 Fonction auto-allumage √ L'auto-allumage n'est possible que lorsque l'installation est en „ Appuyer à nouveau pour faire défiler les différentes caméras veille „ Appuyer sur le bouton d'auto-allumage ( par défaut) pour Il n'est PAS possible de faire défiler les postes extérieurs si un afficher la vidéo du poste extérieur sur le moniteur. -
Page 21: Réglage Du Volume Audio
5.7 Réglage du volume audio „ Appuyer sur pour activer le réglage du volume audio. » Les LED s'allument. „ Régler en appuyant sur les touches + / -. La tonalité change et la LED Privacy clignote lorsque le paramètre atteint la valeur minimale ou maximale. -
Page 22: Spécifications Techniques
6. Spécifications techniques 6.1 MONITEUR PRINCIPAL EX-9000H Affichage Écran LCD 7” couleur Résolution 800x480 pixels Temporisateur automatique (intercom) 300 sec Température de fonctionnement 23°F / 131°F (-5°C / 55°C) Dimensions (avec support) L × H × P 8,77”x4,88”x0,98” (223x124x25 mm) Consommation 13 W MAX 6.2 POSTE EXTÉRIEUR EX-DSME Capteur d'images ¼”... -
Page 23: Annexe
7. Annexe 7.1 AVERTISSEMENT AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE OU D'ÉLECTROCUTION, NE PAS EXPOSER LE MONITEUR OU L'ADAPTATEUR À LA PLUIE OU À L'HUMIDITÉ. ATTENTION : NE PAS OUVRIR. RISQUE D'ÉLECTROCUTION. ATTENTION ! POUR RÉDUIRE LE RISQUE D'ÉLECTROCUTION, NE RETIRER NI LE COUVERCLE NI LE PANNEAU ARRIÈRE. AUCUNE PIÈCE INTERNE NE PEUT ÊTRE RÉPARÉE PAR L'UTILISATEUR. -
Page 24: Garantie Générique Sur Le Produit
7.4 GARANTIE GÉNÉRIQUE SUR LE PRODUIT : Tous les produits marqués Comelit sont couverts par 2 ans de garantie fabricant à partir de la date d’achat concessionnaire. Pour tous les retours, un justificatif d'achat de la part du distributeur, sous forme de facture, est nécessaire.
