3. Installation du système

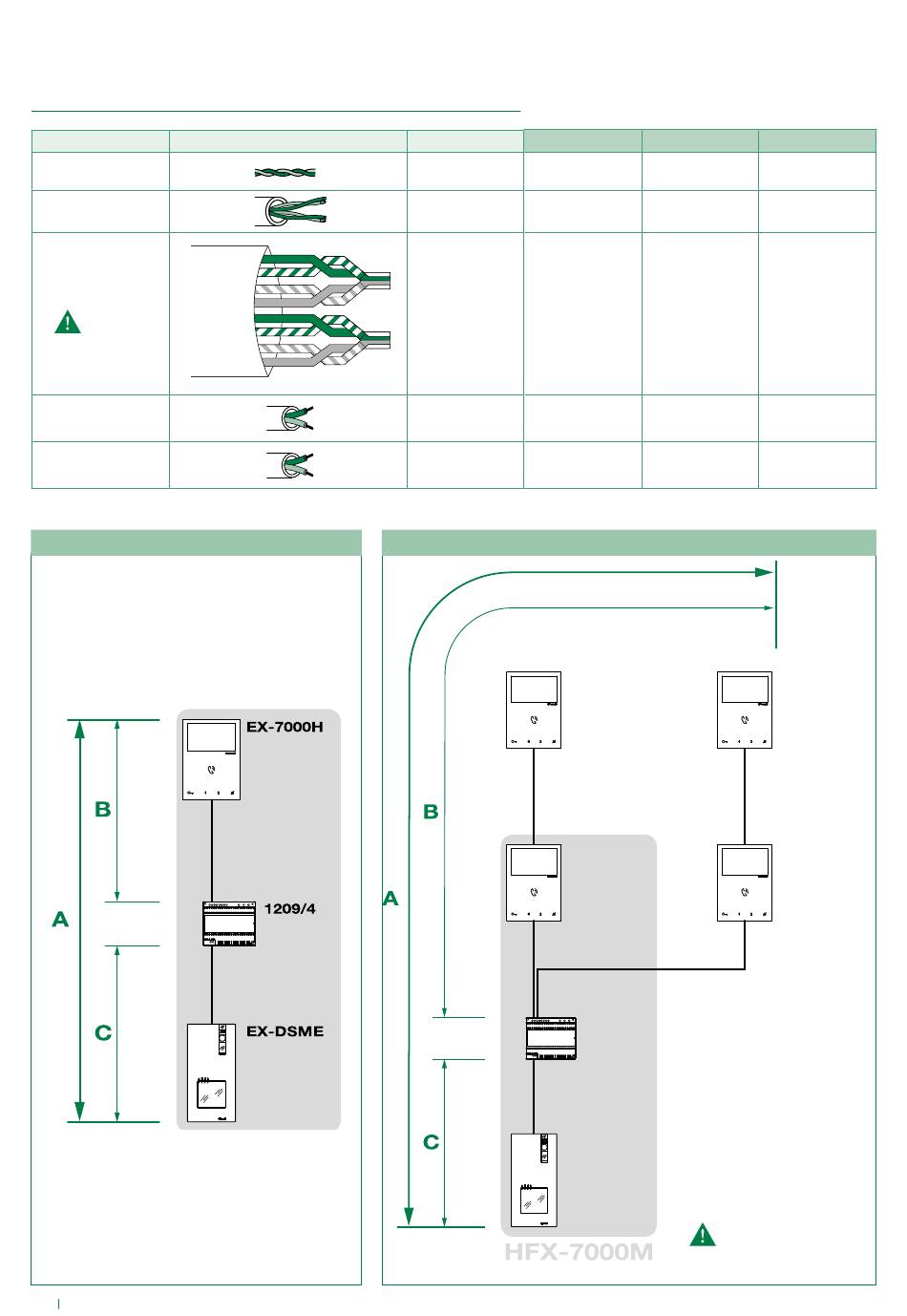

3.1 DISTANCES OPÉRATOIRES ET DISPOSITION DE LA LIGNE
Attribution du câble
CÂBLE PAIRE
SIMPLE
CÂBLE PAIRE
DOUBLE
CÂBLE PAIRES
MULTIPLES
RESPECTER LES
COULEURS INDIQUÉES
DANS LA FIGURE !
CÂBLE NON TRESSÉ
CÂBLE NON TRESSÉ
3.1.1 Kit utilisateur individuel art. HFX-7000M
6
Attribution du câble
VERT
VERT/BLANC
ORANGE/BLANC
ORANGE
BLEU
BLEU/BLANC
BRUN/BLANC
BRUN
Type de câble
CAT5
24 AWG
CAT5
24 AWG
CAT5
24 AWG
AWG22
AWG18
3.1.2 Moniteurs évolutifs maximum pour le raccordement en chaîne bouclée
A MAXI
B MAXI
1 115 pieds
557 pieds
(340 m)
(170 m)
1 312 pieds
656 pieds
(400 m)
(200 m)
1 312 pieds
656 pieds
(400 m)
(200 m)
1 115 pieds
557 pieds
(340 m)
(170 m)
1 312 pieds
656 pieds
(400 m)
(200 m)
EX-7000H
moniteur évolutif
EX-7000H
1209/4
EX-DSME
2 moniteurs maximum
par sortie
C MAXI
557 pieds
(170 m)
656 pieds
(200 m)
656 pieds
(200 m)
557 pieds
(170 m)
656 pieds
(200 m)
EX-7000H
moniteur évolutif
EX-7000H
moniteur évolutif
