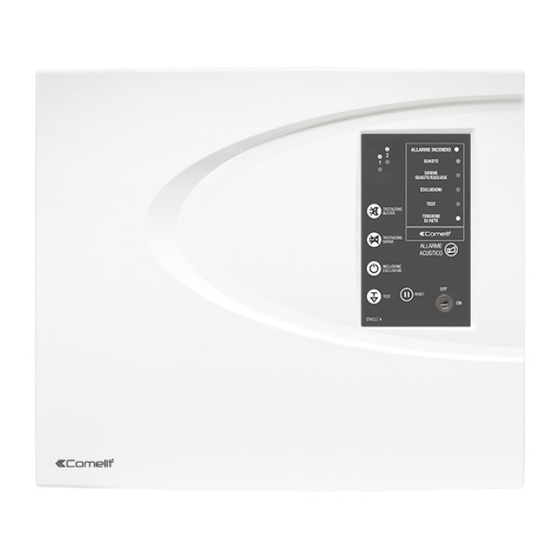

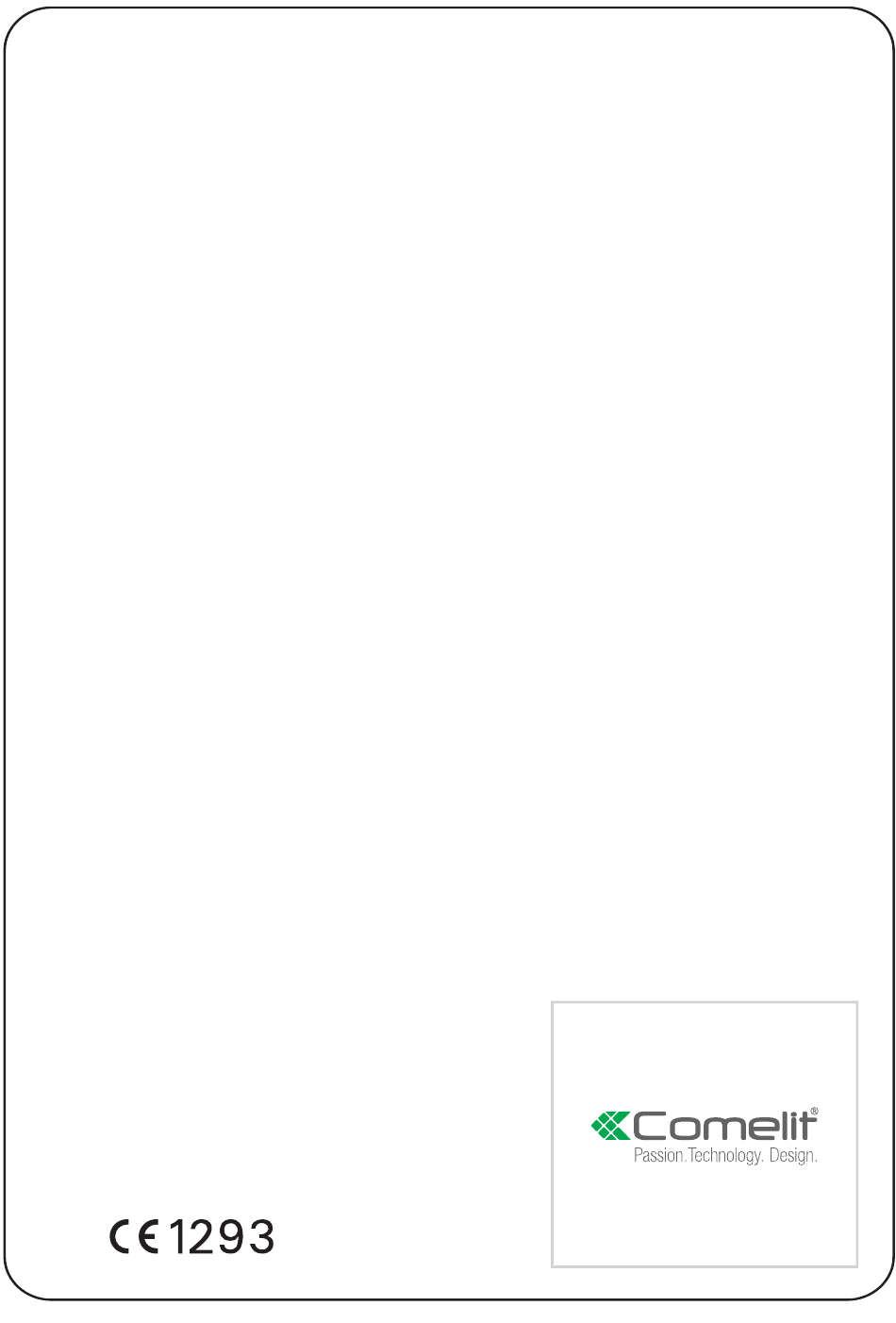

- Page 1 ERACLE 2/4 43CPC002FR 43CPC004FR CENTRALES D'INCENDIES CONVENTIONNELLES 2 ET 4 ZONES MANUEL D’INSTALLATION ET D’UTILISATION...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES 1. Utilisation des contrôles de la centrale ERACLE 2/4 .........4 1.1 Modes de fonctionnement ................5 1.2 LED indication des zones ................5 1.3 LED indication les avaries ................5 1.4 LED Indication des modes de travail ............6 1.5 Touches ......................6 1.6 Changement du niveau d’accès 1 et 2 ............6... -
Page 3: Informations Générales
DoP No: 007 Comelit Group S.p.A. Via Don Arrigoni 5 - 24020 Rovetta S. Lorenzo BG Italy EN 54-2:1997/A1:2006/AC:1999; EN 54-4:1997/A2:2006/AC:1999 ERACLE 2/4 Intended for use in fire detection and fire alarm systems in and around buildings. Essential Characteristics Performance... -
Page 4: Utilisation Des Contrôles De La Centrale Eracle 2/4
Remarque: Cette indication n'est pas visible pour l'utilisateur. Pour exa- miner les problèmes techniques dans le système, l'ingénieur doit retirer la couverture de la boîte. Changement du niveau d’accès 1 et 2 - voir la section 1.6. Centrales d’incendies conventionnelles ERACLE 2/4 - Manuel d’installation et d’utilisation... -
Page 5: Modes De Fonctionnement
Défaillance de la terre: court-circuit avec la terre. Les LED de Batterie Faible, Batterie déconnectée et Chargeur batterie ne s’allu- ment ensemble qu’en cas de surcharge de la sortie du Chargeur batterie. Centrales d’incendies conventionnelles ERACLE 2/4 - Manuel d’installation et d’utilisation... -
Page 6: Led Indication Des Modes De Travail
Situation d’alarme et/ou de défaillance. Le son peut être coupé en Bip continu appuyant sur le bouton ARRÊT SIGNAL SONORE, mais l’indication lumineuse se maintient. Centrales d’incendies conventionnelles ERACLE 2/4 - Manuel d’installation et d’utilisation... -
Page 7: Installation De La Centrale Eracle 2/4
• Positionnez la batterie debout et mettez le capteur de température derrière ou sous la • Fermez le couvercle extérieur en utilisant les écrous et les vis du kit de pièces de rechange: Centrales d’incendies conventionnelles ERACLE 2/4 - Manuel d’installation et d’utilisation... -
Page 8: Test De La Central Eracle 2/4
REMARQUE: si les voyants jaunes d’Avarie générale et de Zone 1 s’allument, cela signifie qu’il y a un problème de câblage ou de connexion. Vérifiez la polarité de la connexion, la connexion des dispositifs ou si un équipement s’est détaché. Centrales d’incendies conventionnelles ERACLE 2/4 - Manuel d’installation et d’utilisation... -
Page 9: Connexion Des Circuits De Sirènes
Connectez un interrupteur avec des contacts fermés vers la borne CLASS CHANGE (voir la figure 10) dans la partie supérieure de la carte électronique. Les alarmes sonneront 1sec avec un arrêt de 1 sec. Centrales d’incendies conventionnelles ERACLE 2/4 - Manuel d’installation et d’utilisation... -
Page 10: Modes De Service
SUIVANT, jusqu’à arriver à la LIGNE se met à clignoter. dernière zone du système: • Appuyez sur le bouton EN / Le voyant SIRÈNES HORS SERVICE/ DÉFAUT HORS SERVICE: LIGNE s’allume de façon continue. Centrales d’incendies conventionnelles ERACLE 2/4 - Manuel d’installation et d’utilisation... -
Page 11: Essai De Zones
Continuez l’essai du système en appuyant sur le bouton ESSAI/ SUIVANT. Le mode d’essai de zones est quitté automatiquement après la fin de la procédure d’essai dans la dernière zone, ou bien en appuyant à tout moment sur le bouton RÉARMEMENT. Centrales d’incendies conventionnelles ERACLE 2/4 - Manuel d’installation et d’utilisation... -
Page 12: Caractéristiques Techniques
à l’extrémité du câble de mouche filaire, usine reliée à la borne “sonde de température” sur le PCB du panneau. Le capteur de température doit être placé derrière ou sous la batterie. Centrales d’incendies conventionnelles ERACLE 2/4 - Manuel d’installation et d’utilisation... -
Page 13: Schéma De Branchement
10. Schéma de branchement ERACLE 2/4 Centrales d’incendies conventionnelles ERACLE 2/4 - Manuel d’installation et d’utilisation... -
Page 14: Registre Des Alarmes D'incendie
Signature de Date suivante Zones de visite rectifiés l’ingénieur essai 1 2 3 4 Nom: 1 2 3 4 Nom: 1 2 3 4 Nom: 1 2 3 4 Name: Centrales d’incendies conventionnelles ERACLE 2/4 - Manuel d’installation et d’utilisation... -
Page 15: Journal Des Événements D'alarme
ERACLE 2/ ERACLE 4 Composant Description Q-ty Fusible 0.315A, 5x20 Clés, 10mm Vis autofiletante М4, 2х35 tête cruciforme DIN7981 Cache en plastique, 20mm Résistance 10K ±1%, 0.25W Module fin de ligne (EOL) Centrales d’incendies conventionnelles ERACLE 2/4 - Manuel d’installation et d’utilisation... - Page 16 Comelit Group S.p.A. Via Don Arrigoni 5 - 24020 Rovetta S. Lorenzo BG Italy tel. +39 0346 750 011; fax +39 0346 71436 www.comelitgroup.com - info@comelit.it...
