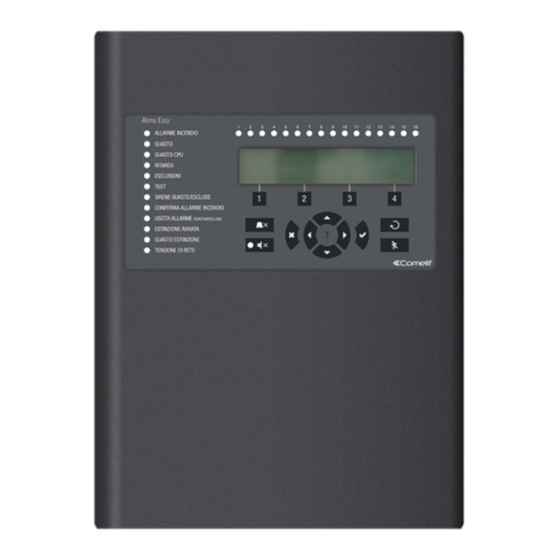

- Page 1 MANUEL D’INSTALLATION ET DE PROGRAMMATION Atena Easy Panneau de contrôle adressable d’alarme incendie Passion.Technology. Design. art. 41CPE012...
-
Page 2: Table Des Matières
4. REINITIALISATION COMPLETE DU MATERIEL ...... 26 7.9. Révision logicielle ................68 5. PROGRAMMATION DE LA CENTRALE D’ALARME INCENDIE 7.10. Réseau ...................69 ATENA EASY.................... 26 7.10.1 Réglages de réseau ................69 5.1. Information générale programmation et fonctionnement .......26 7.10.2 Réglages panneaux ................69 5.2. - Page 4 DoP No: 002 Comelit Group S.p.A. Via Don Arrigoni 5 - 24020 Rovetta S. Lorenzo BG Italy tel. +39 0346 750 011 - fax +39 0346 71436 email: info@comelit.it - export.department@comelit.it EN 54-2:1997/A1:2006/AC:1999; EN 54-4:1997/A2:2006/AC:1999 Atena Easy 41CPE012 Prévu pour usage dans les systèmes de détection et d’alarme incendie à l’intérieur et autour des bâtiments.
-
Page 5: Garantie Internationale
GARANTIE Les conditions de garantie sont déterminées par le numéro de série (code à barres) du module électronique ! Au cours de la durée de la garantie, le fabricant, à sa discrétion, remplacera ou réparera tout produit défec- tueux, qui est retourné à l’atelier de service/l’usine. Toutes les pièces remplacées ou réparées seront garanties pour le délai restant jusqu’à... -
Page 6: Service Hors Garantie
CONFORMITE ET STANDARDS La centrale d’alarme ATENA EASY est conçue en conformité et satisfait aux exigences de la norme EN 54 – 2/4. La centrale d’alarme ATENA EASY est certifiée suivant les exigences du Le Règlement Produit de Construc-... -
Page 7: Introduction
1. INTRODUCTION 1.1. Généralités ATENA EASY est une centrale d’alarme incendie adressable à capacité de couvrir 48 zones au maximum et jusqu’à 2 boucles. Le panneau maintient le protocole de communication Comelit. Chaque boucle COMELIT ATENA EASY permet de connecter jusqu’à 250 dispositifs (modules et/ou détecteurs, indifféremment de leur type). -
Page 8: Caractéristiques Techniques De Base
1.2.1 Caractéristiques techniques de base • Boucles - de 1 à 2 boucles : La Boucle 1 est intégrée dans le circuit imprimé Boucle 2 – une option, rattachement d’un contrôleur de boucle supplémentaire au circuit imprimé • Nombre de dispositifs dans la boucle : Jusqu’à... -
Page 9: Caractéristiques Électriques
• Température du milieu de travail : -5ºС à +40ºC • Humidité relative : jusqu’à 95% (sans condensation) • Température de stockage : -10ºС à +60ºC • Poids (sans batterie) : ~ 4.2 kg. 1.2.4 Caractéristiques électriques Mise à terre La mise à... -
Page 10: Installation
Liste des pièces détachables du kit du panneau d’alarme incendie ATENA EASY Résistance 10k ± 5%, 6 pcs 0.25W Résistance 47k ± 5%, 4 pcs 0.25W Résistance 20k ± 5%, 3 pcs 0.25W Vis 4.2х38, crucifor- 4 pcs me DIN7981 Cheville d’ancrage... - Page 11 • Retirez le capot de devant en démontant les gonds suivant le schéma (Figure 3). Figure 3 • Choisissez des orifices d’ e ntrée pour acheminer le câble de l’alimentation principale, les câbles pour boucles, distributeurs sonores, dispositifs de commande etc. Retirez les éléments métalliques uniquement des orifices supplémentaires, que vous utilisez pour le cheminement de câbles (Figure 4).
-
Page 12: Composants Du Système
2.2. Composants du système 2.2.1 Panneau devant Description des éléments du panneau devant : 1 – Indication lumineuse LED avec description des événements. Les inscriptions sont imprimées sur une étiquette en papier et peuvent être substituées s’il y a besoin de changer la langue. L’ é tiquette en papier est mise dans un réceptacle du côté... - Page 13 Note : Absence d’indication LED pour les zones de 17 à 48. 3 – Description de l’afficheur LCD Le panneau ATENA EASY dispose d’un écran LCD alphanumérique (4 lignes х 40 symboles). L’utilisateur a la possibilité d’attribuer des noms de zones et de dispositifs moyennant les touches de navigation et de contrôle.
- Page 14 5 – Description des touches de navigation et de contrôle : Touche Action Description Silence buzzer La touche est active aux niveaux d’accès 1, 2 et 3. Sa fonctionnalité est de (Mise à l’arrêt couper le buzzer interne. du buzzer) Silence La touche est active aux niveaux d’accès 2 et 3.
-
Page 15: Disposition Des Modules Dans Le Boîtier
6 – Rack pour l’implantation de module de communication 7 - Rack pour l’implantation du module RS485 de réseau redon- dant 2.2.3 Description de la carte mère (centrale d’alarme incendie) Figure 7 – Carte mère de la centrale d’alarme incendie ATENA EASY... - Page 16 Description du bornier (de gauche à droite) : • RELAY 1 - 4 – Contacts relais programmables, 15A@24VDC. Chaque relais possède un contact normalement ouvert (NO) et un contact normalement fermé (NC) avec une sortie commune à une borne. Quand une sortie relais est activée, le contact NO est fermé et le contact NC s’ouvre. •...
-
Page 17: Raccordement De Dispositifs
Figure 9 - Connexion au Figure 8 - Structure d’une controleur deboucle sortie relais Capteur de température : Le capteur de température est utilisé pour mesurer la température de la batterie rechargeable. Le capteur est relié à une paire de fils torsadés, raccordés en usine à un connecteur sur la partie du bas du circuit imprimé. Le capteur de température doit être placé... -
Page 18: Raccordement De Dispositifs De Signalisation
Figure 12 – Exemples de raccordement à des entrées spécialisées IN XX 2.3.4 Contrôleur de boucle La centrale ATENA EASY fonctionne en association avec le contrôleur de boucle, se servant du protocole de communication COMELIT. Le contrôleur de boucle sert de point de transmission entre la centrale de contrôle et les dispositifs qui sont connectés à... - Page 19 Un deuxième contrôleur de boucle peut être ajouté comme un module à part à la configuration de la centrale d’alarme incendie adressable ATENA EASY – Figure 14. ATTENTION! Ne jamais ajouter un controleur de boucle à la configuration de la centrale, ni le retirer, sans avoir déconnecté...
-
Page 20: Longueur De Câble Maximale
Note : Dans le cas de figure, lorsque plus de 15 dispositifs de la série Atena Easy des types 41RCS000, 41RFU000, 41RML000, 41PAM000, 41PAE020 et 41ISC000 sont utilisés, lors du calcul de la valeur de Imax ,il faut uniquement utiliser la consommation maximale en état d’alarme* des 15 dispositifs à... -
Page 21: Raccordement De L'alimentation Secteur
2.4. Raccordement de l’alimentation secteur L’alimentation secteur de la centrale d’alarme incendie ATENA EASY est réalisée par le raccordement du câble secteur à la borne 230V, qui est monté dans le boîtier en métal de la centrale sous le bloc de jonction secteur. -
Page 22: Raccordement De La Batterie D'accumulateurs
I = 2A et tension de charge U = 13,65V +/- 1% ATTENTION : La connexion entre la batterie d’accumulateurs et la source ATENA EASY d’alimentation principale a des spécificités. Il est fortement recommandé d’utiliser des batteries aux caractéristiques électriques et aux dimensions telles que recommandées... -
Page 23: Raccordement D'imprimante
– voir également le point 7.1.4. DIN5 La centrale adressable ATENA EASY prend en charge des imprimantes externes du type Canon 9, modèles Kafka et Datecs. Pour raccorder la centrale ATENA EASY à l’imprimante thermique vous devez préparer un câble spécial -... -
Page 24: Modes De Programmation
Le logiciel spécialisé Atena-Prog est conçu pour la programmation des centrales d’alarme et de détection d’incendie, fabriquées par Comelit. Pour faire la programmation de la centrale ATENA EASY via le logiciel Atena-Prog, il vous faut au préalable installer le logiciel sur ordinateur – le programme peut être téléchargé gratuitement sur le site du fabricant : www.comelitgroup.com. -
Page 25: Mise À Jour À Partir D'un Ordinateur
3.3.1 Mise à jour à partir d’un ordinateur Pour commencer la mise à jour à partir d’un ordinateur, vous devriez avoir la copie d’un fichier image de mise à jour (qui a une extension de fichier se terminant par *.bin). Raccordez le panneau à... -
Page 26: Copie D'un Fichier Image Du Panneau Sur Une Clé Usb (Usb Drive)
Appuyez la touche (3) A partir du panneau – le panneau téléchargera une copie de son propre fichier image sur la clé USB et enregistrera le fichier dans un dossier ATENA EASY, dans le répertoire central de la clé USB. -
Page 27: Codes Et Niveaux D'accès
Le Groupe ALARMS a la priorité absolue d’affichage. La centrale d’alarme incendie adressable ATENA EASY prend en charge des langues différentes pour les menus de programmation. La langue par défaut est l’anglais. Pour changer la langue, immédiatement après la mise sous tension de la centrale, sélectionnez dans l’ordre :... -
Page 28: Warnings (Avertisse- Ments)
Mode/Menu Description Niveau d’accès Visualisation des messages d’ é vénements d’alarme ALARMS (ALARMES) √ dans le système. FAULTS (DERANGEMENTS) Visualisation des messages de dérangements. √ DISABLED (HORS SERVICE) Visualisation des mises hors service. √ TESTS (TESTS) Visualisation des tests en cours de déroulement. √... -
Page 29: Description Des Modes
Dans ce chapitre, vous trouverez des descriptions détaillées de tous les modes opératoires de la centrale d’alarme incendie adressable ATENA EASY. Les modes pour la visualisation des événements du système sont disponibles seulement du niveau 1, sans exigence de saisie de code d’accès. En l’absence de messages d’alarme, de dérangements ou d’avertissement et dans le cas où... -
Page 30: Visualisation Des Messages D'événements D'alarme
6.1. Visualisation des messages d’événements d’alarme Les messages d’ é vénements d’alarme sont affichés avec la priorité suprême. En cas de situation d’alarme dans le système, le panneau affiche la liste des événements d’alarme actifs du moment, et le mode ALARMES clignote de même que le numéro du premier message d’alarme. -
Page 31: Visualisation Des Désactivations
Pour visualiser les DERANGEMENTS, lorsque le mode actif est celui des alarmes, agissez comme suit : 001 Absence batterie 001 Evacuer ALARMES 001 DEFAUTS 001 ALARMES 001 DEFAUTS DESACTIV. SUIVANT> Pour sortir du mode Visualisation des messages de dérangements, appuyez sur la touche CANCEL (Annula- tion). -
Page 32: Visualisation Des Tests En Cours De Déroulement
6.4. Visualisation des tests en cours de déroulement La visualisation des tests en cours de déroulement bénéficie de priorité normale. Lorsque manquent des événements d’alarme et/ou des dérangements, lorsque il n’y a pas de mises hors fonction dans le panneau, mais il y a des tests en cours de déroulement, le mode TESTS clignote, de même que le numéro du premier test actif. - Page 33 001 XXXXXX 001 XXXXXXX L:1 Z:1 D:3 ALARMES DEFAUTS DESACTIV. SUIVANT> Mardi 16-01-2018 11:42:34 L’utilisateur peut aussi visionner des informations supplémentaires pour chaque avertissement. Dans ce but, sélectionnez le numéro de l’avertissement à l’aide des touches fléchées haut/bas (le numéro de l’avertissement clignote) et appuyez sur la touche ENTER.
-
Page 34: Mise À L'arrêt Du Buzzer Intégré
6.9. Fonction Réinitialisation (reset) La réinitialisation (Reset) de l’ é tat en cours de la centrale ATENA EASY se fait à partir des niveaux d’accès 2 et 3. La fonction de réinitialisation est utilisée pour faire revenir la centrale au mode de fonctionnement nor- mal, après l’... -
Page 35: Test De L'indication
6.10. Test de l’indication La réalisation de test de fonctionnalité de l’indication permet à l’utilisateur de vérifier le fonctionnement de l’indication lumineuse, de la signalisation sonore et du buzzer interne, de même que la visualisation de l’affi- cheur. Le test général peut être effectué à partir de tous les niveaux d’accès. Pour commencer le test général, appuyez la touche sur le panneau devant –... -
Page 36: Visualisation De La Liste Complète Des Événements Enregistrés
7.1.1 Visualisation de la liste complète des événements enregistrés De l’ é cran principal du menu VIEW LOG appuyez sur la touche (1) VIEW ALL. L’ é vénement le plus récent s’affiche sur l’ é cran. Utilisez les touches fléchées haut/bas pour visualiser tous les événements un à un, chacun d’... -
Page 37: Impression Des Événements
Jusqu’à 48 zones distinctes peuvent être prises en charge au sein de la centrale ATENA EASY. Le numéro de la zone en train d’ ê tre éditée clignote. Le menu est opérationnel à partir des niveaux d’accès 2 et 3. -
Page 38: Sous-Menus Généraux
2) ZONES Les états possibles d’une zone sont les suivants : • NORMALE – La zone est en état normal. • DESACTIVE – La zone est mise hors fonction. Voir le point 7.2.3. ZONE 1 NORMALE • TEST – La zone est en mode de test. Voir le point 7.2.2. ZONE 2 NORMALE •... -
Page 39: Test De Zone
7.2.2 Test de zone De l’ é cran principal du menu ZONES, à l’aide des touches fléchées haut/bas sélectionnez un numéro de zone et appuyez la touche numérique (3) TEST. Le système exigera une confirmation soit que le test s’ap- TESTER LA ZONE OU TOUTES LES ZONES plique uniquement à... -
Page 40: Attribution De Nom De Zone
7.2.5 Attribution de nom de zone L’utilisateur peut saisir un nom spécifique pour chaque zone, à partir du sous-menu de programmation paramètres. Le nom de la zone doit être saisi sur la deuxième ligne à l’ é cran et peut comporter jusqu’à 40 caractères, les espaces compris. -
Page 41: Programmation De Retard Т2
Exemples de fonctionnement dans une zone en mode DOUBLE : EXEMPLE 3 EXEMPLE 4 5 min 5 min temps temps 1 – Réception de signal d’alarme incendie du Détecteur D1; 2 – Période pour attendre l’arrivée d’un deuxième signal d’alarme incendie venant du même détecteur dans la zone ;... -
Page 42: Programmation De Groupes Dans Les Zones
7.2.8 Programmation de groupes dans les zones Les zones de la centrale ATENA EASY peuvent être organisées à fonctionner en groupes. Le nombre maximal de groupes est 9. Par défaut toutes les zones ont la valeur de groupe 0 (zéro). La valeur zéro attribuée signifie que la zone n’... -
Page 43: Sous-Menus De Programmation Générale
7.3.2 Enregistrement de nouveaux dispositifs Le contrôleur de boucle Atena Easy 41ECL022 reconnaît automatiquement les types des dispositifs dans la boucle. En cas de repérage de nouveaux dispositifs, raccordés à la Boucle 1 ou à la Boucle 2, un message de dérangement «... -
Page 44: Suppression De Dispositifs
7.3.3 Suppression de dispositifs Chaque dispositif de boucle peut être supprimé de la configuration de la boucle à laquelle il est raccordé du menu CONFIGURATION DES DISPOSITIFS. Pour supprimer un ou tous les dispositifs de la configuration de la boucle respective, sélectionnez l’adresse du dispositif à l’aide des touches fléchées haut/bas et appuyez sur la touche (3) RETIRER. -
Page 45: Fixer L'erreur De Type Du Dispositif
• Association à une zone. Les dispositifs associés à la centrale ATENA EASY peuvent être répartis en 48 zo- nes. Par défaut, lorsque le panneau identifie les dispositifs il les associe à la zone 1. Depuis le menu du dispo- sitif, à... - Page 46 Note : Les dispositifs 41IOM010, 41SAI000 et 41SAB000 n’ o nt pas d’indication lumineuse. • Touche Marche/Arrêt Clignotement LED – Utilisant cette touche, l’Installateur peut allumer/éteindre l’indication lumineuse, qui signale la communication entre le dispositif et le panneau. En commutant à l’ é tat ON LED BLINK la LED du dispositif commence à...
- Page 47 41RCS000 – Détecteur de chaleur avec isolateur D : 001 L1 41RCS000 ZONE : 1 D : 001 L1 41RCS000 ZONE : 1 DESACTIVE ACTIVE CLASSE ETAT TEST SUIVANT >> CLIGN. LED <<PRECED Utilisez les touches fonctionnelles pour régler les paramètres spécialisés suivants : (1) CLASSE - Appuyez la touche pour entrer dans le sous- CLASSE menu de programmation de la classe en mode d’alarme...
- Page 48 (3) TEST – Vérification de paramètres courants : - Fumée : S’affiche en pourcentages le niveau de la fumée dans la chambre à fumée du détecteur. - Pollution : S’affiche en pourcentages le niveau de pollution dans la chambre à fumée du détecteur. - T incendie –...
- Page 49 41SCI000 – Sirène pour montage mural avec lampe flash et isolateur D : 001 L1 41SCI000 ZONE : 1 HAUT SND/FLASH DESACTIVE NIV. SONOR MODE ETAT Utilisez les touches fonctionnelles pour régler les paramètres spécialisés suivants : (1) NIVEAU SON – Avec chaque appui la touche change en alternance le niveau du son Elevée / Bas – ce niveau dépend du nombre de sirènes raccordées à...
- Page 50 Note : Les détecteurs automatiques, montés sur les socles 41SAB000 doivent être assignés à des adresses séparées dans le panneau de contrôle ! Pour calculer la consommation totale des sirènes dans la boucle et le niveau du son, vous pouvez utiliser le tableau de calcul ci-dessous, en complétant le nombre des sirènes utilisées selon leur type.
- Page 51 41IOM010 – Mini module à une entrée 41IOM010 est un module compact avec une entrée (switch). Le module suit et rapporte vers la centrale l’état de cette entrée – état ON (marche) ou état OFF (arrêt). 41IOM010 est conçu pour un montage intégré dans les boîtiers de montage des dispositifs.
- Page 52 41IOM004 – Module avec 4 sorties La programmation est la même pour toutes les sorties. Utilisez les touches conventionnelles pour sélection- ner un numéro de sortie. Pour programmer la sortie, SORTIE 4 vous devez appuyer sur la touche SUIVANT >(en avant). Pour voir le numéro ID du module, appuyez encore une fois sur la touche SUIVANT >>(en avant).
- Page 53 - Mise hors fonction, alarme - La sortie s’active lors de la mise hors fonction des sirènes. - Test - La sortie s’active lors du déroulement d’un test. - Evacuation, groupe de zones – La sortie s’active lors de la réception d’un signal « Evacuation » et « In- cendie »...
- Page 54 éditable. 41IOM000 – Module sortie potentielle Ce module est utilisé pour connecter des sirènes conventionnelles, assurant une interface entre une zone de sirènes conventionnelles et la centrale ATENA EASY. Utilisez les touches fonctionnelles pour programmer les D : 001 L1...
-
Page 55: Adressage De Dispositifs
: alarme incendie, court circuit, détecteur retiré de son socle et coupure de ligne (lorsque le système associe des détecteurs de la série “Eracle Comelit” un module de fin de ligne est raccordé). Confirmez les paramètres introduits par un appui de la touche ENTER. La sortie vers l’écran principal de programmation des dispositifs se réalise à... -
Page 56: Attribution D'adresse
La procédure lancée, le panneau commence automatiquement à attribuer des adresses aux dispositifs en ordre croissant de 1 à 250 en observant la séquence de leur position dans la boucle. La direction de la procédure d’adressage automatique est illustrée dans le diagramme ci-dessous, partant de la partie droite du contrôleur de boucle (les circuits positif et négatif) et poursuivant vers la droite. -
Page 57: Changement D'adresse
7.4.2 Changement d’adresse Depuis ce menu l’installateur peut modifier l’adresse d’un dispositif. Pour changer une adresse, sélectionnez dans l’ordre - menu 4. ADRESSAGE – sous-menu 4.2. CHANGER L’ ADRESSE. ADRESSE : 001 NOUV. ADRESSE : 001 ADRESSE : 020 NOUV. ADRESSE : 025 BOUCLE 1 BOUCLE 1 CHANGER... -
Page 58: Adressage Automatique
Le menu d’auto-adressage affiche l’information sur le nombre total de dispositifs connectés à chaque boucle. La première adresse libre pour chaque boucle s’affiche sur la troisième ligne de l’écran. Le panneau ignore toutes les adresses affectées et passe au suivant numéro d’adresse libre. L’installateur peut aussi affecter manuellement l’adresse à... -
Page 59: Programmation Des Sorties Du Panneau
7.5. Programmation des sorties du panneau Ce menu permet à l’Installateur de changer l’état (mettre en fonction/mettre hors fonction) et d’attribuer des retards pour certaines des sorties du panneau de contrôle : - Sounder Outputs (SND 1, SND 2) - (sorties sirènes) - Extinguish Output EXT) - (sortie extinction) - Fire Output (FIRE) - (sortie incendie) - Fault Output (FAULT) - (sortie dérangement) -
Page 60: Sortie Extinction Incendie
7.5.2 Sortie extinction incendie Dans ce sous-menu l’Installateur fait des réglages pour la sortie extinction du circuit imprimé. Pour accéder au sous-menu EXTINGUISH, sélectionnez dans l’ordre – menu 5. LE SORTIE DE LA CENTRALE – tou- che (2) EXTINCT.. La touche fonctionnelle a l’action suivante: SORTIE D’... -
Page 61: Sortie Dérangement
7.5.4 Sortie Dérangement Dans ce sous-menu l’Installateur fait des réglages pour la sortie Dérangement du circuit imprimé. Pour accéder au sous-menu FAULT, sélectionnez dans l’ordre – menu 5. LE SORTIE DE LA CENTRALE - tou- che (4) SUIVANT> - touche (1) DEFAUT. La touche fonctionnelle a l’action suivante : SORTIES DE DEFAUT (2) –... -
Page 62: Réglages Généraux Du Panneau
7.6. Réglages généraux du panneau Ce menu permet à l’Installateur de faire certains réglages généraux pour l’opération du panneau. Le menu est opérationnel à partir des niveaux d’accès 2 et 3, pour le niveau 2 certaines limitations existent. Après l’entrée au menu 6. PARAMETRES GENERAUX l’écran affiche une liste de sous-menus. Le menu couramment sélectionné... -
Page 63: Réglage De La Date Et De L'heure
ATENA EASY Carte Mère Important ! La centrale ATENA EASY еst muni d’une batterie intégrée pour la préserva- tion de l’heure et la date programmées en cas de coupure de l’alimentation secteur et de l’a- limentation de secours. Placez le cavalier sur les bornes JP7 de la carte mère pour brancher... -
Page 64: Mode Opératoire Jour/ Nuit
7.6.3 Mode opératoire Jour/ Nuit Dans ce sous-menu l’Installateur fait les réglages du mode d’alarme opérationnel du panneau. Pour entrer dans le sous-menu mode d’alarme, sélectionnez dans l’ordre - 6. PARAMETRES GENERAUX - 6.3) OUR / NUIT. Utilisez la touche fonctionnelle (2) pour attribuer le mode JOUR / NUIT opérationnel d’alarme voulu : NUIT –... -
Page 65: Réglages Généraux Du Panneau
7.6.4 Réglages généraux du panneau Pour entrer dans le sous-menu PARAMETRES DE LA CENTRALE, entrez dans le menu Installateur en sélectionnant dans l’ordre - 6. ARAMETRES GENERAUX - 6.4) PARAMETRES DE LA CENTRALE : Paramètres de la centrale Paramètres de la centrale Francais luminosité... -
Page 66: Retard Т1
7.6.5 Retard Т1 Dans ce sous-menu l’Installateur attribue le temps de retard T1. T1 est le temps de retard nécessaire pour la réaction du personnel de sécurité du site sous protection (se ren- dre dans la zone de l’alarme incendie et évaluer la situation). L’opération des temps de retards T1 et T2 est décrite dans l’algorithme dans L’ANNEXE D –... - Page 67 Appuyez sur la touche (3) EVECUER REGLAGES pour entrer dans le menu pour attribuer un temps de retard - EVACUATE TIMEOUT. Quand ce temps de retard est programmé, en cas d’événement, ce temps s’écoule avant l’évacuation réelle du site, c. à d. c’est un mode opératoire de pré-alarme. Utilisez les touches fléchées haut/bas* pour attribuer le temps de retard évacuation EVACUER TEMPS FIN de 0 à...
-
Page 68: Logo D'entreprise
7.6.7 Logo d’entreprise Dans ce sous-menu l’Installateur a la possibilité d’introduire un nom pour le système qui peut être saisi sur 2 lignes avec jusqu’à 40 signes chacune, intervalles compris. Utilisez les touches fléchées haut/bas pour saisir les symboles et les lettres. Le curseur peut être déplacé à l’aide des touches fléchées gauche/droite. Après la saisie du nom complet du système, appuyez sur la touche ENTER. -
Page 69: Réseau
7.10. Réseau (Supporté pour la révision logicielle 2.8 et les supérieures) Dans ce menu l’Installateur peut faire les réglages pour le réseau redondant entre les panneaux. 7.10.1 Réglages de réseau Pour accéder au sous-menu, sélectionnez dans l’ordre : INSTALLATEUR - 10. RESEAU – 10.1) PARAME- TRES DU RESEAU L’écran affiche : NIVEAU D’... - Page 70 Tous les nouveaux panneaux, connectés au réseau redondant doivent être enregistrés avec la touche (3) SAUVEGAR (Enregistre). Les panneaux au statut courant NORMALE, CE and DEFAUT peuvent être effacés du réseau à l’aide de la touche (3) RETIRER (Supprimer). Si un nouveau panneau est activé dans le réseau sous un numéro déjà occupé, l’indicateur « DERANGE- MENT»...
-
Page 71: Menu De Visualisation Des Isolateurs Actifs
C’ e st un menu d’information pour visualiser les isolateurs actifs dans le système (isolateurs intégrés dans les dispositifs de la série ATENA EASY). Les isolateurs actifs du système sont affichés comme des adresses de dispositifs dans les champs pour les bou- cles respectives du panneau. - Page 72 Message Description Sounder 2 Open (Coupure sortie Sirène 2) Coupe, circuit Sirène 2. Fire Output Short Court circuit sortie incendie. Fire Output Fault (Coupure sortie incendie) Coupure sortie incendie. EXT Output Short (Court circuit, sortie, extinction incendie) Court circuit, sortie, extinction incendie. EXT Output Fault (Dérangement sortie, extinction incendie) Dérangement sortie, extinction incendie.
- Page 73 Message Description Fire Brigade Output Disabled (La sortie « Incendie » désac- La sortie « Incendie » est désactivée. tivée) Fire Protection Output Disabled (La sortie « Extinction » La sortie « Extinction » désactivée. désactivée) Fault Output Disabled (La sortie « Dérangement » désactivée) La sortie «...
-
Page 74: Annexе B
Message Description Dérangement dans l’alimentation externe Power Supply Fault (Dérangement dans l’alimentation externe) du module adressable zone convention- nelle 41ISC000. Signal provenant d’un détecteur pour une Panic (Panique) alarme de panique. Sortie relais du panneau activée. Après Active Relay Relais activée le message s’affiche le numéro du relais activé... -
Page 75: Annex C
ANNEX C Algorithme d’initialisation. -
Page 76: Annex D
ANNEX D Algorithme « Deux niveaux d’état d’alarme » (Two steps of alarming). -
Page 77: Annex E
ANNEX E La structure d’arbre des menus de programmation. Cette structure d’arbre décrit l’accès complet aux menus de programmation depuis le niveau d’accès 3 – In- stallateur (Installer). Dans le cas d’ e ntrée depuis le niveau d’accès 2 – Maintenance, l’affichage de certains menus est partiel et l’... - Page 80 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
