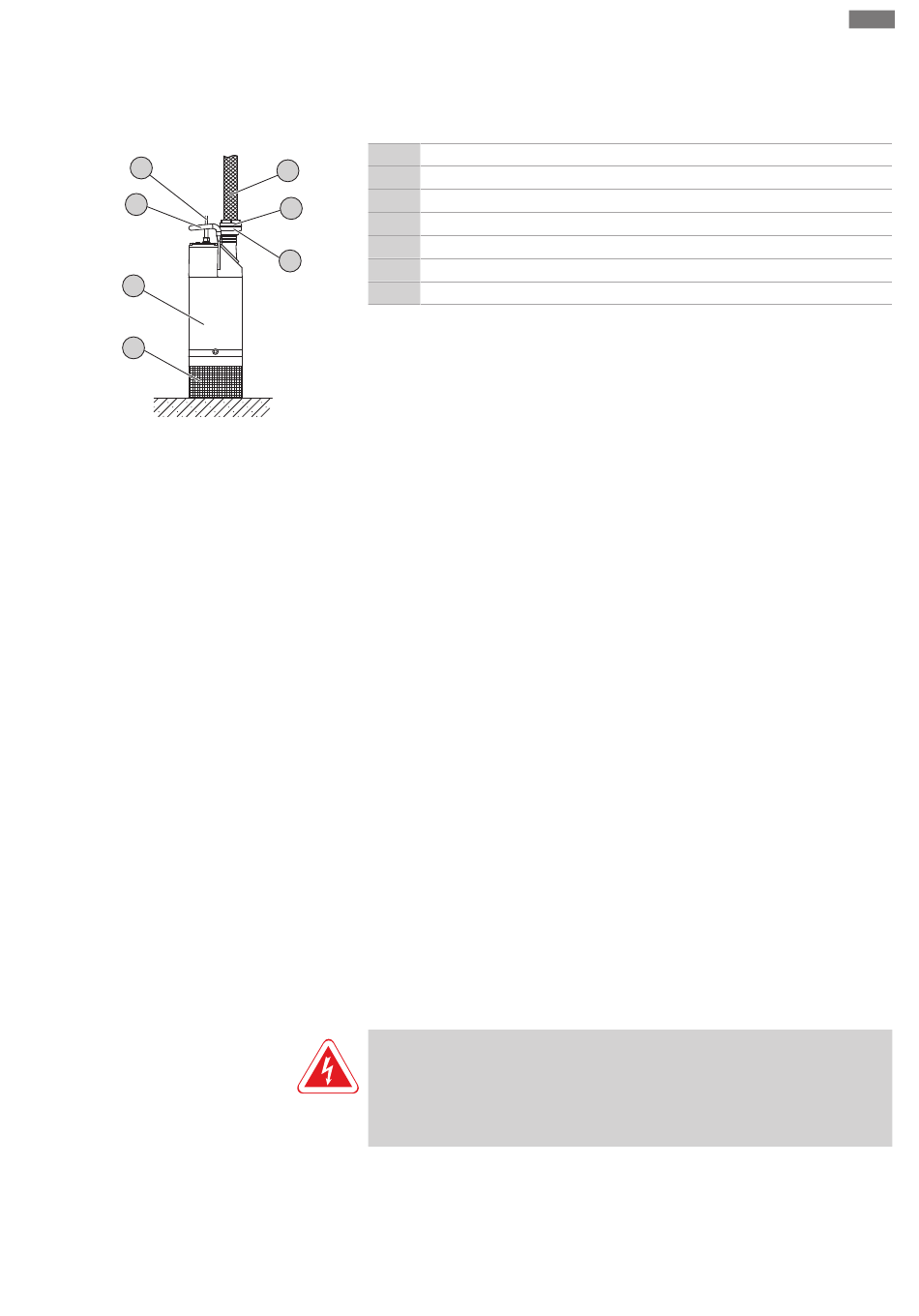

Fig. 3: Installation immergée transportable
6.4.3

Pilotage du niveau

6.5
Raccordement électrique
Notice de montage et de mise en service Wilo-Padus PRO
Montage et raccordement électrique
enfoncement dans les sols meubles. Un flexible de refoulement ou une tuyauterie est
raccordé(e) côté refoulement.
Étapes de travail
1
Flexible de refoulement
1
2
Accouplement Storz (flexible de refoulement)
3
Accouplement Storz (raccord côté refoulement)
2
4
Crépine d'aspiration
5
Pompe
3
6
Poignée : Point d'élingage pour instruments de levage
7
Câble de raccordement
Raccord côté refoulement préparé : Raccord tuyau ou accouplement Storz monté.
1. Fixer l'appareil de levage au niveau du point d'élingage de la pompe à l'aide d'un
maillon.
2. Soulever la pompe et la poser sur le lieu d'utilisation.
3. Poser la pompe sur un sol solide. ATTENTION ! Éviter tout enfoncement de la
pompe !
4. Poser le flexible de refoulement et le fixer à un emplacement donné (p. ex au ni-
veau de l'évacuation). DANGER ! L'arrachement ou le basculement du flexible de
refoulement peut entraîner des blessures (graves) ! Fixer le flexible de refoule-
ment de manière sûre au niveau de la sortie.
5. Poser correctement le câble de raccordement. ATTENTION ! Ne pas endommager
le câble de raccordement !
▶ La pompe est installée, l'électricien peut effectuer le raccordement électrique.
Le pilotage du niveau permet de déterminer le niveau de remplissage ; la pompe est ac-
tivée et désactivée automatiquement en fonction de ce niveau de remplissage. La dé-
tection des niveaux de remplissage s'effectue par le biais de différents types de cap-
teurs (interrupteur à flotteur, capteurs de mesure de pression et par ultrasons ou élec-
trodes). Respecter les points suivants en cas d'utilisation du pilotage du niveau :
ƒ
Les interrupteurs à flotteur peuvent bouger librement !
ƒ
Le niveau d'eau ne doit pas être inférieur au niveau d'eau minimal autorisé !
ƒ
Ne pas dépasser le nombre de démarrages maximum !
ƒ
Dans le cas de niveaux de remplissage changeants, il est recommandé d'utiliser un
pilotage du niveau à deux points de mesure. Il est ainsi possible d'obtenir des diffé-
rences de commutation plus importantes.
Utilisation de l'interrupteur à flotteur intégré
Dans la version « A », la pompe est équipée d'un interrupteur à flotteur. La pompe est
activée et désactivée en fonction du niveau de remplissage. Le niveau de commutation
est défini par la longueur du câble de l'interrupteur à flotteur.
Utilisation des pilotages de niveaux mis en place par le client
Pour l'utilisation d'un pilotage du niveau fourni par le client, consulter les indications re-
latives à l'installation mentionnées dans la notice de montage et de mise en service du
fabricant.
DANGER
Risque d'électrocution !
Un comportement inapproprié lors des travaux électriques comporte un risque élec-
trique pouvant entraîner la mort ! Les travaux électriques doivent être réalisés par un
électricien conformément aux directives locales.
ƒ
L'alimentation réseau doit correspondre aux indications figurant sur la plaque signa-
létique.
ƒ
Alimentation côté réseau pour moteurs triphasés avec champ magnétique tournant
à droite.
fr
17
