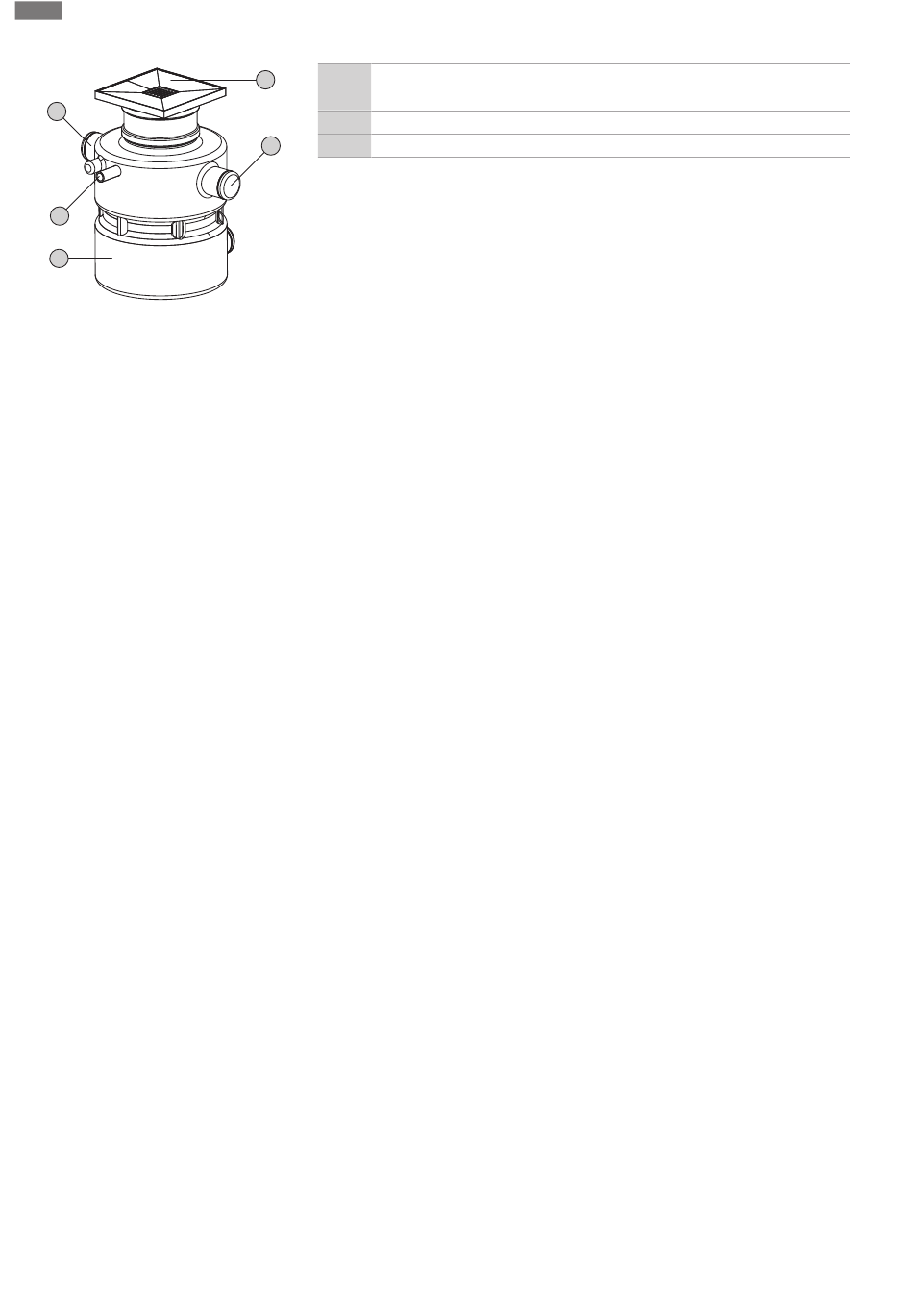

Fig. 1: Aperçu
4.1.1
Réservoir collecteur
4.1.2
Pompes utilisées
4.1.3
Pilotage du niveau
4.1.4
Coffret de commande
10
Description du produit
4
1
Cuve
2
Raccord côté refoulement
3
Raccord d'arrivée et de purge
3
4
Couvercle réglable en hauteur avec siphon de sol
Réservoir collecteur en plastique étanche au gaz et à l'eau avec intérieur exempt de dé-
pôts. Les deux raccords d'arrivée DN 100 sont décalés de 180°. Le raccord d'arrivée libre
est utilisé pour la purge et pour la sortie des câbles d'alimentation électrique. Le raccord
côté refoulement est installé sur le côté des raccords d'arrivée. Pour un entretien aisé de
l'installation, le couvercle du réservoir collecteur est doté d'une ouverture d'entretien.
Selon le modèle, la station de relevage pour eaux chargées est équipée des pompes
submersibles pour eaux chargées suivantes :
ƒ
Box 32/8 : TMW 32/8
ƒ
Box 32/11 : TMW 32/11
ƒ
Box 32/11HD : TMW 32/11HD
ƒ
Box 40/10 : TC 40/10
Les pompes submersibles sont préinstallées avec tuyauterie et clapet anti-retour dans
le réservoir collecteur.
Drain TMW 32
Pompe submersible pour eaux chargées en version monophasée avec chemise de re-
froidissement et protection thermique contre les surcharges avec redémarrage auto-
matique. L'étanchement est assuré côté fluide par une garniture mécanique, côté mo-
teur par une bague d'étanchéité de l'arbre. La fonction Twister de série génère pendant
le fonctionnement une mise en suspension constante dans la zone d'aspiration de la
pompe et empêche ainsi la baisse et l'immobilisation des particules solides. Le bassin
tampon est ainsi toujours propre et réduit la formation d'odeurs.
Dans la version HD, les carters de moteur et l'arbre sont en acier inoxydable de grande
qualité (1.4404).
Drain TC 40
Pompe submersible pour eaux chargées en version monophasée avec moteur rempli
d'huile et protection thermique contre les surcharges avec redémarrage automatique.
L'étanchement est assuré côté fluide par une garniture mécanique, côté moteur par une
bague d'étanchéité de l'arbre.
Le pilotage du niveau est assuré par un interrupteur à flotteur. Sur la version sans cof-
fret de commande, l'interrupteur à flotteur de la pompe submersible pour eaux char-
gées est utilisé. Le niveau de commutation « Pompe marche/arrêt » est prédéfini par la
longueur du câble de l'interrupteur à flotteur intégré.
Sur la version avec coffret de commande, un interrupteur à flotteur séparé est monté
dans la cuve. Le point de commutation « Pompe MARCHE » est prédéfini par la longueur
du câble de l'interrupteur à flotteur. Le point de commutation « Pompe ARRÊT » est dé-
fini par la temporisation paramétrée sur le coffret de commande. Un autre interrupteur
à flotteur peut également être installé pour assurer l'alarme trop plein.
La version « DS » inclut un coffret de commande. Le coffret de commande est préréglé
et prend en charge la commande des deux pompes submersibles pour eaux chargées. Le
coffret de commande permet également de réaliser un report de défauts centralisé
(SSM). Consulter la notice de montage et de mise en service jointe pour de plus amples
informations sur le coffret de commande.
WILO SE 2017-07
