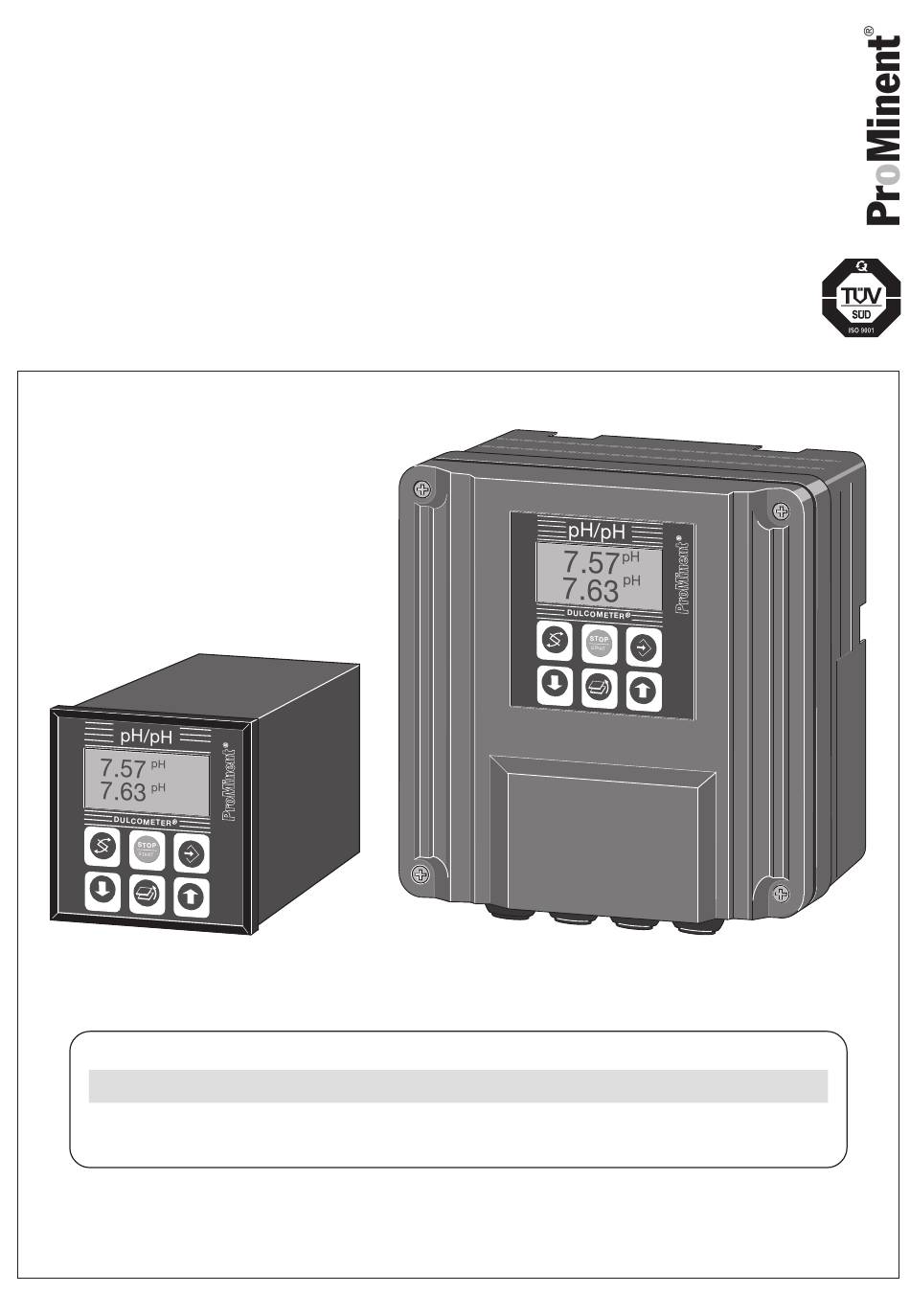

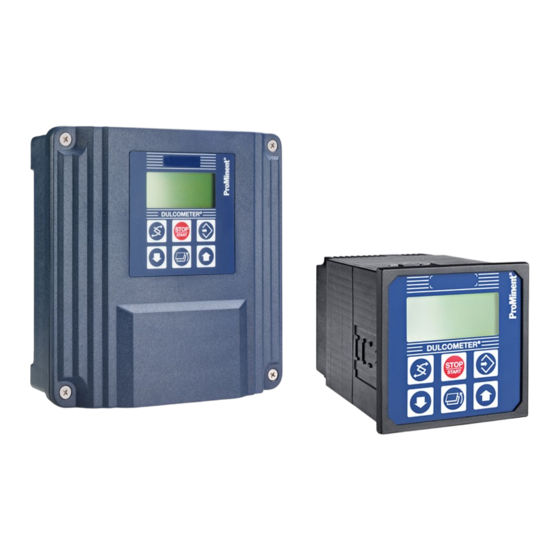

Mode d'emploi
®
DULCOMETER
D2C
Partie 2: Réglage et commande, grandeur de mesure pH/pH
D2C2-001-pH/pH-F
Type D
Type W
___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___
D2C A
Veuillez inscrire ici le code d'identification de votre appareil !
Veuillez lire préalablement ce mode d'emploi entièrement ! · Ne pas le jeter !
En cas de détériorations dues à une erreur de commande,
il y a perte du droit de garantie !
Nº de réf. 987623
ProMinent Dosiertechnik GmbH · D-69123 Heidelberg · Germany
BA DM 061 10/06 F

Publicité

Table des Matières
loading

Manuels Connexes pour ProMinent DULCOMETER D2C

Sommaire des Matières pour ProMinent DULCOMETER D2C

  • Page 1 Veuillez lire préalablement ce mode d’emploi entièrement ! · Ne pas le jeter ! En cas de détériorations dues à une erreur de commande, il y a perte du droit de garantie ! Nº de réf. 987623 ProMinent Dosiertechnik GmbH · D-69123 Heidelberg · Germany BA DM 061 10/06 F...

  • Page 2: Désignation De L'appareil / Code D'identification

    Désignation de l’appareil / code d’identification ® D2C A Régulateur DULCOMETER série D2C Montage mural Montage en tableau Tension de service 230 V 50/60 Hz 115 V 50/60 Hz 24 V AC/DC Grandeur mesurée 1 / grandeur mesurée 2 pH (0-14 pH) / pH (0-14 pH) Raccordement de la grandeur mesurée 1 (Raccord.

  • Page 3: Table Des Matières

    Nous vous conseillons donc d’activer impérativement les “Seuils de temps de contrôle” avec coupure automatique du régulateur ! INFORMATION Pour les ajustages des régulateurs, vous pouvez vous servir du formulaire “Documentation pour programmation du régulateur, type D2C” que vous trouverez sur Internet à l’adresse www.prominent.fr/documentation_D2C...

  • Page 4: Vue D'ensemble De L'appareil / Éléments De Commande

    Vue d’ensemble de l’appareil / Éléments de commande Grandeur mesurée pH/pH Afficheur pH/pH Touche Touche "Start/Stop" "Changement" Touche "Entrée" Touche ® "Retour" DULCOMETER Touche Touche STOP "Plus" "Moins" START D2C2-002-pH/pH-F Touche CHANGEMENT Menu PLUS Permet de passer d’un menu à l’autre Augmentation de la valeur numérique ou de passer d’une variable à...

  • Page 5: Description Du Fonctionnement

    Description du fonctionnement INFORMATION Vous trouverez une description détaillée de chacune des caractéristiques du régulateur DULCOMETER ® D2C dans la description générale. Menu ® Le paramétrage du régulateur DULCOMETER D2C peut être effectué dans deux menus distincts. Chaque paramètre possède une valeur par défaut qui peut être modifiée dans le menu complet. Le régulateur D2C est livré...

  • Page 6: Symboles D'afficheur

    Symboles de l’afficheur ® L’afficheur du régulateur DULCOMETER D2C emploie les symboles suivants : Symbole Signification Kommentar Violation du seuil Symbole Relais 1 en haut ou zone à gauche Symbole Relais 1 en bas à gauche Violation du seuil Symbole Relais 2 en haut ou zone à...

  • Page 7: Schéma D'utilisation

    Schéma de l’utilisation La touche CHANGEMENT Affichage Affichage permet de choisir les différents permanent 1 permanent 2 menus La touche ENTREE permet de démarrer le menu Affichage Affichage permanent 4 permanent 3 RETOUR pour affichage permanent ou début différents menus Paramétrage Menu Info-Etalonnage Etalonnage...

  • Page 8: Menu D'utilisation / Vue D'ensemble

    Menu / Vue d’ensemble Les menus ou paramètres sur fond gris ne sont accessibles que dans le menu complet. pH 1 val.mes 1 7.20 pH 7.20 val.mes 2 7.50 pH temp. 1: 25.0 °C pH 2 7.50 fonction stop val.mes 1 7.00 pH val.
  • Page 9 Menu / Vue d’ensemble seuil 2 haut valeur 2 6.50 pH seuil 1 seuil valeur 2 8.00 pH val. mesurée 2 uniquement avec relais de seuil seuil 2 haut vs-seuil 2: hysteresis seuil : valeur 2 6.50 pH actif fermé 0.20 pH temps contrôle seuil 1...
  • Page 10 Menu / Vue d’ensemble relais relais 1 relais 1 electrovanne 1 ajuster ? - val.mes 1 - acide affectation relais cycle 10 s - electrovanne tps.min relais 2 relais 2 electrovanne 2 - val.mes 1 - base affectation relais cycle 10 s - electrovanne tps.min...
  • Page 11 Menu / Vue d’ensemble paramètres géné- ident code D2Ca relais alarme pause raux informations W 0 PP 1000 A 10 D marche - actif fermé version programme - alarme arrêt D2C-B1 FW-02.12 - td 10 min. entrée commande - actif fermé - eau mesurée code d'accès 5000 menu:...

  • Page 12: Menu D'utilisation / Description

    Menu / Description Affichages permanents pH 1 val.mes 1 7.20 pH 7.20 val.mes 2 7.50 pH temp. 1: 25.0 °C pH 2 7.50 fonction stop val.mes 1 7.00 pH val. mes 2 7.50 pH consigne 7.20 pH val.réglante 25 ° C 25 °...
  • Page 13 Menu / Description Menu B etalonnage valeur 2 etalonnage valeur 2 etalonnage valeur 2 tampon 2: 4.00 pH mise en place tampon2 etalonnage 2 actif val.mes 2: 4.00 pH tampon: 4.00pH patientez ! signal: 157mV temp. 2: 25.0 °C 157 mV 25.0 °C etalonnage valeur 2 p.
  • Page 14 Menu / Description seuil 2 haut valeur 1 6.50 pH seuil 1 seuil seuil valeur 1 8.00 pH ajuster ? val. mesurée 1 seulement avec relais de seuils seuil 2 haut vs-relais 1: hysteresis seuil valeur 1 6.50 pH actif fermé 0.20 pH seuil 1 ∆t mar.
  • Page 15 Menu / Description Valeurs possibles Valeur initiale Etendue de pas Valeur inférieure Valeur supérieure Remarque Relais de seuil 2 Zone VS 1 VS 2 Zone arrêt Valeur mesurée ∆ pH 0,5 pH 0,01 pH 0,0 pH 14,0 Relais de seuil 2 VS 2 VS 2 arrêt...
  • Page 16 Menu / Description Val. possibles Valeur initiale Etendue de pas Valeur inférieure Valeur supérieure Remarque Régulation automatique automatique valeur mesurée 1 auto avec zone neutre manuel arrêt Sens de dosage Acide/base Acide/base valeur mesurée 1 Acide Base Consigne 1/2 pH 7,20 pH 0,01 pH 0 pH 14,00...
  • Page 17 Menu / Description Relais L’affectation de la valeur mesurée et de la fonction des deux relais est libre (seuil, variable de commande, électrovanne). Si la fonction définie est variable de commande ou électrovanne, les relais sont désactivés en cas de défaut afin d’éviter les erreurs de dosage. relais relais 1 relais 1...
  • Page 18 Menu / Description Grandeur de correction valeur correction valeur correction valeur correction val.med.1: température val.med.2: température ajuster? automatique automatique 25.0 °C 25.0 °C Val. possibles Valeur initiale Etendue de pas Valeur inférieure Valeur supérieure Remarque Valeur mesurée 1 automatique automatique manuel arrêt Valeur mesurée 2...
  • Page 19 Menu / Description Sorties 0/4 - 20 mA Les sorties analogiques mA courant peuvent être utilisées soit pour fournir une information de la valeur mesurée des grandeurs de correction, soit comme valeur réglante. Le dispositif de dosage sélectionné dans la partie régulation est automatiquement utilisé si vous choisissez l’option valeur réglante ! sortie analog.1 val.mes 1 4 mA = 2.00 pH...
  • Page 20 Menu / Description Valeurs possibles Valeur initiale Etendue de pas Valeur inférieure Valeur supérieure Remarque Affectation Valeur mesurée 2 Valeur mesurée 1 sortie mA 2 Valeur mesurée 2 Valeur correction 1 Valeur correction 2 Valeur réglante 1 arrêt Plage de signal 4...20 mA 4...20 mA 0...20 mA...
  • Page 21 Menu / Description paramètres géné- ident code D2Ca relais alarme pause raux informations W 0 PP 1000 A 10 D marche - actif fermé version programme - alarme arrêt D2C-B1 FW-02.12 - td 10 min. entrée commande - actif fermé - eau mesurée code d'accès 5000 menu:...

  • Page 22: Définitions

    Définitions Charge de base Elle a pour effet que le régulateur génère toujours une valeur réglante corres- additive : pondant à la charge de base additive. Celle-ci ne peut être mise à 0 que par la touche Stop. Cette fonction ne doit pas être utilisée sur un régulateur PI ou PID. Sens de dosage : Indique le sens dans lequel agit le régulateur.
  • Page 23 Définitions Relais : Les relais (relais d’alarme et de seuil) commutent lorsque les conditions corres- pondantes sont remplies (par exemple situation alarme, violation de seuil). La fonction relais peut être paramétrée comme contact à fermeture (fermé au travail) ou comme contact à...

  • Page 24: 10 Défauts / Messages / Dépannage

    D2C, Partie 2, pH/pH Sous réserve de modifications · Printed in Germany Adresse du fabricant : ProMinent Dosiertechnik GmbH · Im Schuhmachergewann 5-11 · D-69123 Heidelberg Téléphone : +49 (6221) 842-0 · Fax : +49 (6221) 842-419 info@prominent.com · www.prominent.com...
