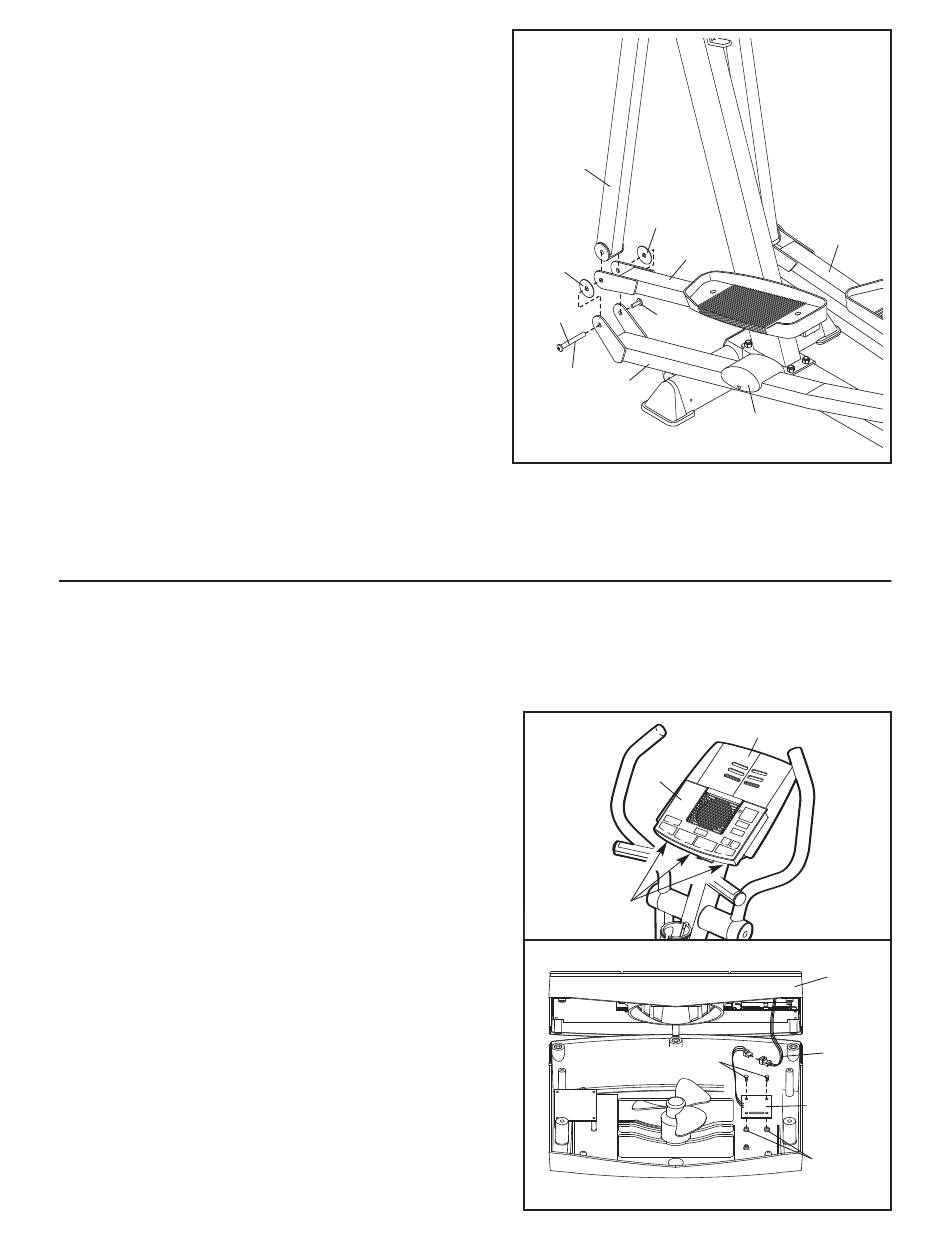

l'extrémité du Bras de la Pédale Gauche à l'intérieur du
support sur la Jambe de la Pédale Gauche (28).
Tenez une Rondelle en Plastique du Bras de la Pédale
(65) entre la Jambe de la Pédale Gauche (28) et le Bras
de la Pédale Gauche (33). Enfoncez la partie longue d'un
Jeu de Boulons (67) dans la Jambe de la Pédale
Gauche, la Rondelle en Plastique du Bras de la Pédale
et le Bras de la Pédale Gauche.
Appliquez une couche de lubrifiant fourni sur la partie
longue du Jeu de Boulons (67). Soulevez la Jambe de
la Pédale Gauche (28) et tenez la partie inférieure du
Bras Gauche pour la Partie Supérieure du Corps (5) à
l'intérieur du support sur le Bras de la Pédale Gauche
(33). Enfoncez la partie longue du Jeu de Boulons
dans le Bras Gauche pour la Partie Supérieure du
Corps. Placez une autre Rondelle en Plastique du Bras
de la Pédale (65) entre le Bras de la Pédale Gauche et
la Jambe de la Pédale Gauche puis enfoncez la partie
longue du Jeu de Boulons dans ces pièces. Serrez la
partie courte du Jeu de Boulons dans la partie longue.
Attachez le Bras de la Pédale Droite (32) de la
même manière.
13. Assurez-vous que toutes les pièces sont correctement serrées avant d'utiliser l'appareil elliptique.
Remarque : il y aura peut-être des pièces qui resteront une fois l'assemblage fini.
INSTALLATION DU RÉCEPTEUR POUR LE CAPTEUR CARDIAQUE DU TORSE EN OPTION
L'appareil elliptique est maintenant assemblé. Si vous avez acheté le moniteur cardiaque du torse en
option (voir page 21), suivez les étapes ci-dessous pour installer le récepteur inclus avec le moniteur
cardiaque du torse.
1. Référez-vous à l'étape 7 sur la page 7 puis retirez les
deux Vis de M4 x 25mm (non-illustrées) et le Porte-
Livre (7).
Regardez ensuite sous la Console (8) et localisez les
trois vis indiquées (non-illustrées). Retirez ces trois vis.
Ne retirez pas les vis qui maintiennent la Console sur
le Support de la Console (non-illustré).
2. Soulevez doucement la partie supérieure de la Console
(8) comme illustré. À l'aide des deux petites vis
incluses avec le moniteur cardiaque du torse, attachez
le récepteur sur les petits cylindres en plastique sur la
Console. Assurez-vous que le récepteur est tourné
comme illustré. Branchez le fil du récepteur sur le fil
indiqué de la Console.
Référez-vous à l'étape 1 ci-dessus. Baissez la partie
supérieure de la Console (8). Assurez-vous qu'aucun
fil n'est pincé. Ré-attachez la partie supérieure de la
Console à l'aide des trois vis retirée à l'étape 1.
Référez-vous à l'étape 7 de l'assemblage à la page 7
puis ré-attachez le Porte-Livre (7) à l'aide des deux Vis
de M4 x 25mm (non-illustrées). Remarque : les fils
inclus avec le capteur cardiaque du torse que ne sont
pas utilisés peuvent être jetés.
