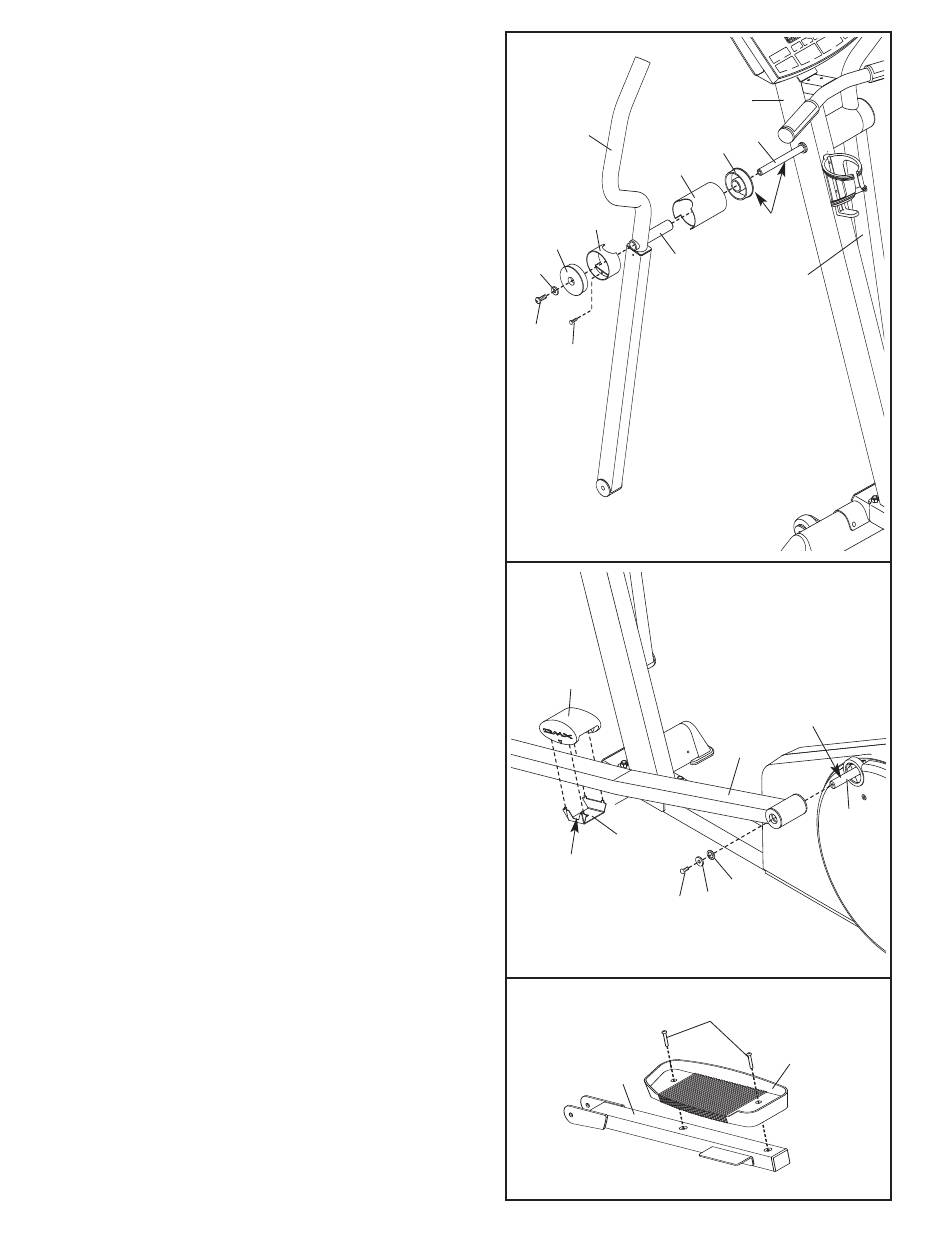

Identifiez le Bras Gauche pour la Partie Supérieure
du Corps (5), sur lequel est collé un autocollant.
Enfoncez une Bague du Montant (20) dans un
Cylindre du Montant (19). Tournez le Cylindre du
Montant de manière à ce que l'échancrure en demi-
cercle soit en haut puis glissez le Cylindre du
Montant sur la barre sur le Bras Gauche pour la
Partie Supérieure du Corps.
Glissez le Bras Gauche pour la Partie Supérieure du
Corps (5) sur l'Essieu de Pivot (21). Attachez une
Bague de Pivot (17) sur le Bras Gauche pour la
Partie Supérieure du Corps à l'aide d'une Vis de M4
x 16mm (82). Tournez un Embout de Pivot (16) de
manière à ce que l'échancrure rectangulaire soit en
bas. À l'aide d'un maillet en caoutchouc, enfoncez
l'Embout de Pivot dans la Bague de Pivot.
Glissez une Petite Rondelle de M8 (71) sur une Vis à
Épaulement de M8 x 19mm (86), et serrez avec les
doigts le Vis à Épaulement dans l'Essieu de Pivot (21).
Attachez le Bras Droit pour la Partie Supérieure
du Corps (6) de la même manière. Serrez les deux
Vis à Epaulement de M8 x 19mm (86).
10. Appliquez un peu de graisse sur l'essieu sur le Bras
du Pédalier (40) gauche.
Identifiez la Jambe de la Pédale Gauche (28) sur
laquelle est collé un autocollant. Glissez la Jambe de
la Pédale Gauche sur l'essieu sur le Bras du
Pédalier (40) gauche. Glissez une Rondelle Ondulée
(91) et une Grande Rondelle de M8 (70) sur une Vis
de Raccordement de M8 x 25mm (73) puis serrez la
Vis de Raccordement dans l'essieu. Assurez-vous
que la Rondelle Ondulée se trouve sur l'extrémité
de l'axe avant de serrer la Vis de Raccordement.
Enfoncez un Coussin de la Pédale (74) sur la Jambe
de la Pédale Gauche (28) et dans un Support de
Coussin (46). Assurez-vous que la flèche sur le
Coussin de la Pédale pointe vers un des nombres
sur la Jambe de la Pédale Gauche, et que le nombre
soit visible dans la fenêtre sur le Support de Coussin.
Assemblez la Jambe de la Pédale Droite (non-
illustrée) de la même manière.
11. Identifiez le Bras de la Pédale Gauche (33) sur
laquelle est collé un autocollant. Attachez la Pédale
Gauche (35) sur le Bras de la Pédale Gauche à l'ai-
de de deux Vis de Raccordement de M6 x 20mm
(75), comme illustré.
Attachez la Pédale Droite (non-illustrée) sur le
Bras de la Pédale Droite (non-illustrée) de la
même manière.
12. Placez le Bras de la Pédale Gauche (33) sur le
Coussin de la Pédale (74) gauche puis tenez
9
5
17
16
71
86
82
10
74
46
Fenêtre
11
33
8
2
21
20
19
Graisse
Montant
6
Graisse
28
40
91
70
73
75
35
