BRANCHEMENT DE VOTRE MAGNÉTOSCOPE
Remarque: si votre magnétoscope a une prise
AUDIO OUT non-utilisée, référez-vous aux instruc-
tions A ci-dessous. Si la prise AUDIO OUT est déjà
utilisée, référez-vous aux instructions B. Si vous
avez un combiné télévision-magnétoscope, réfé-
rez-vous aux instructions B. Si votre magnétosco-
pe est branché sur votre chaîne hi-fi, référez-vous
à la BRANCHEMENT DE VOTRE chaîne HI-FI à la
page 18.

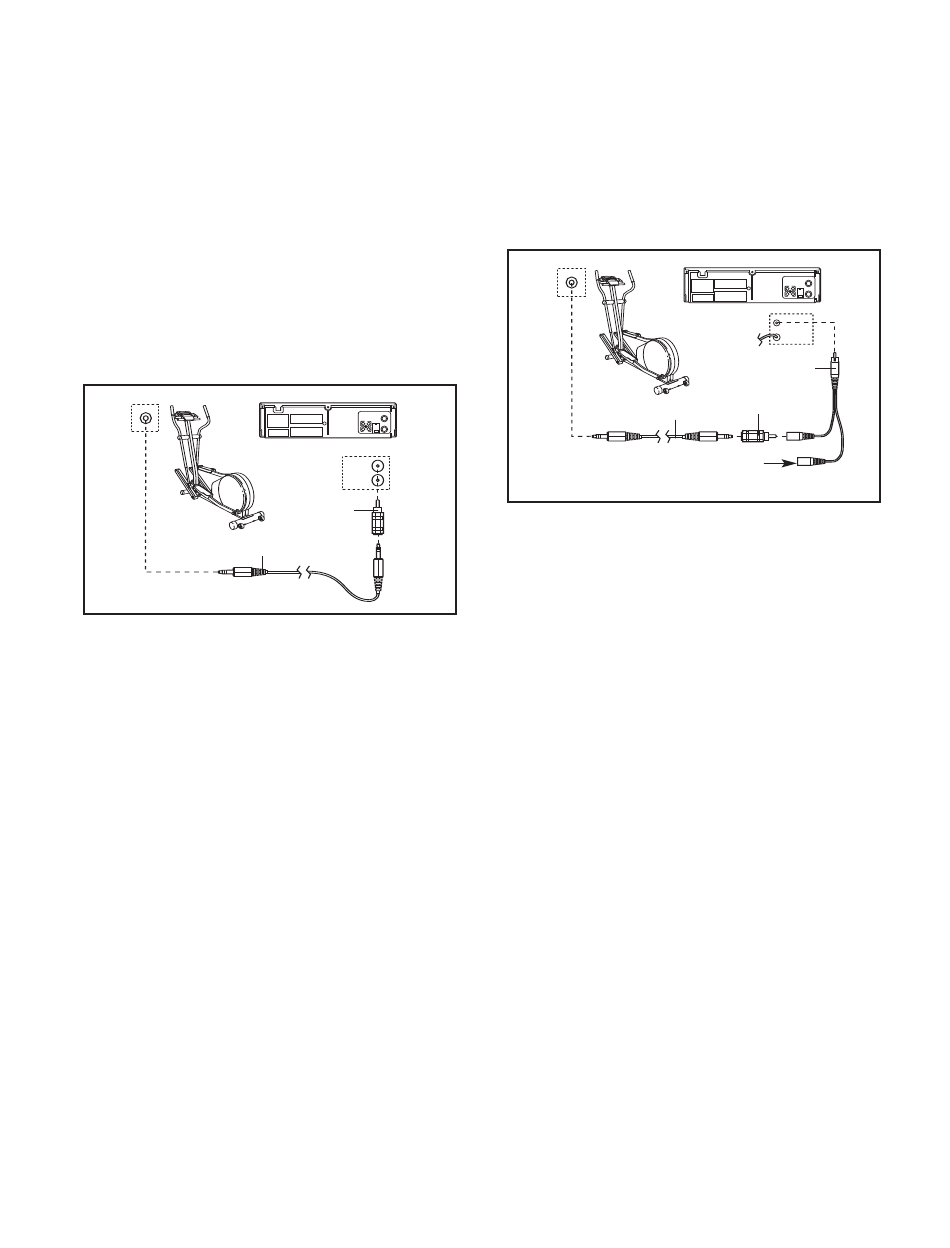

A. Branchez une extrémité du câble audio dans la
prise qui est sous la console. Branchez l'autre
extrémité du câble audio dans l'adaptateur.
Branchez l'adaptateur dans la prise uscita audio de
votre magnétoscope.
A
Câble Audio
ANT. IN
VIDEO AUDIO
IN
RF OUT
CH
3
4
OUT
AUDIO OUT
RIGHT
LEFT
Adaptateur
A
ANT. IN
VIDEO AUDIO
IN
RF OUT
CH
3
4
OUT
B
AUDIO OUT
B. Branchez une extrémité du câble audio dans la
prise qui est sous la console. Branchez l'autre
extrémité du câble audio dans l'adaptateur.
Branchez l'adaptateur dans un adaptateur en Y de
type RCA (en vente dans les magasins d'électro-
niques). Ensuite, enlevez le fil qui est déjà branché
dans la prise uscita audio de votre magnétoscope
et branchez le fil dans le côté qui n'est pas utilisé
de l'adaptateur en Y. Branchez l'adaptateur en Y
dans la prise uscita audio de votre magnétoscope.
B
Câble Audio
Câble retirez de la
prise AUDIO OUT
19
LEFT
A
ANT. IN
VIDEO AUDIO
IN
RF OUT
CH
3
4
OUT
Adaptateur en
Y de type RCA
Adaptateur
B
AUDIO OUT
RIGHT
LEFT
