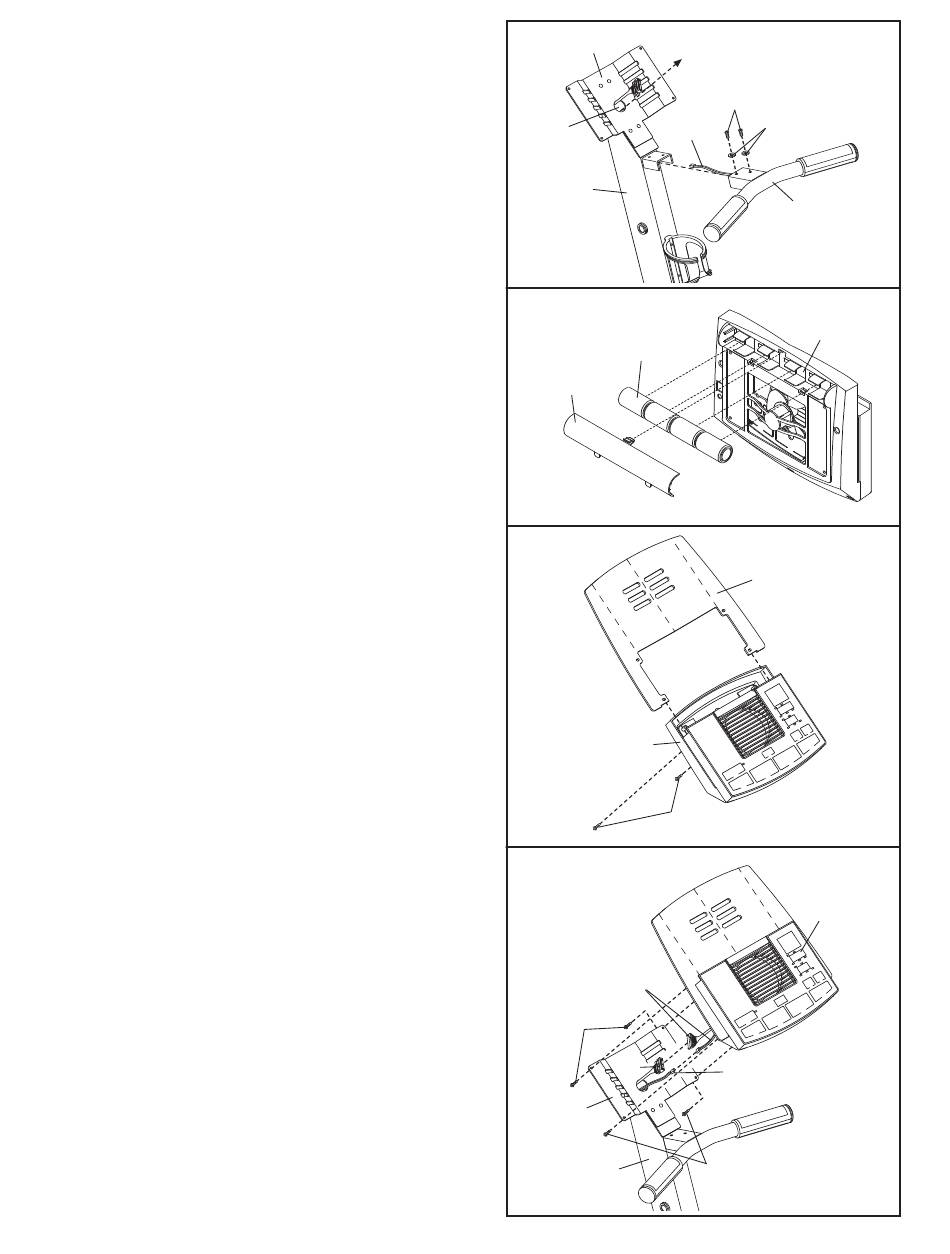

5. Pendant qu'une deuxième personne tient la Guidon
(4) près du Montant (2), insérez le Fil du Capteur
Cardiaque (14) dans le Montant pour le faire ressor-
tir par le trou indiqué sur le Support de la Console
(3). Attachez la Poignée sur le Montant à l'aide de
deux Vis à Epaulement de M6 x 13mm (93) et deux
Rondelles Fendues de M6 (72). Faites attention de
ne pas pincer et endommager le Fil du Capteur
Cardiaque.
6. La Console (8) requiert quatre piles « D » (non-
incluses) ; nous vous recommandons d'utiliser des
piles alcalines. Appuyez a languette sur le couvercle
de piles et enlevez le couvercle. Placez quatre piles
dans le compartiment des piles ; assurez-vous que
les piles sont installées dans la position indi-
quée par les dessins à l'intérieur du comparti-
ment des piles. Remplacez le couvercle de piles.
7. Enfoncez le Porte-livre (7) dans les fentes sur la
Console (8). Attachez le Porte-livre sur la Console à
l'aide de deux Vis de M4 x 25mm (69). Faites
attention de ne pas pincer ou endommager les
fils de la Console.
8. Pendant qu'une deuxième personne tient la
Console (8) près du Support de la Console (3),
branchez le Fil du Capteur Cardiaque (14) et le
Groupement de Fils Supérieur (15) sur les fils cor-
respondants sur la Console.
Insérez l'excès de fils dans le Montant (2).
Attachez la Console (8) sur le Support de la
Console (3) à l'aide de quatre Vis de M4 x 16mm
(82). Faites attention de ne pas pincer et endom-
mager le Fil du Capteur Cardiaque (14) et le
Groupement de Fils Supérieur (15).
9. Enfoncez l'Essieu de Pivot (21) dans le Montant (2)
puis centrez l'Essieu de Pivot. Appliquez un peu de
la graisse incluse sur les deux extrémités de
l'Essieu de Pivot et sur la partie plate d'une Bague
du Montant (20).
