MKE Servomoteurs synchrones
Réf.
Numéro du matériel
0500
R911400168
0510
R911278283
3010
R911211410
3030
R913018334
3040
R911286371
3050
R911260765
AVERTISSEMENT
Risque d'explosion en cas d'utilisation d'une
entrée de câble inappropriée
−
Les entrées de câbles et de lignes Ex ainsi
que les câbles doivent être évalués, sélec-
tionnés et confectionnés par le constructeur
de la machine et toujours en association
avec les câbles utilisés conformément à
NF EN 60079-14 "Atmosphères explosives
– Conception, sélection et construction des
installations électriques".

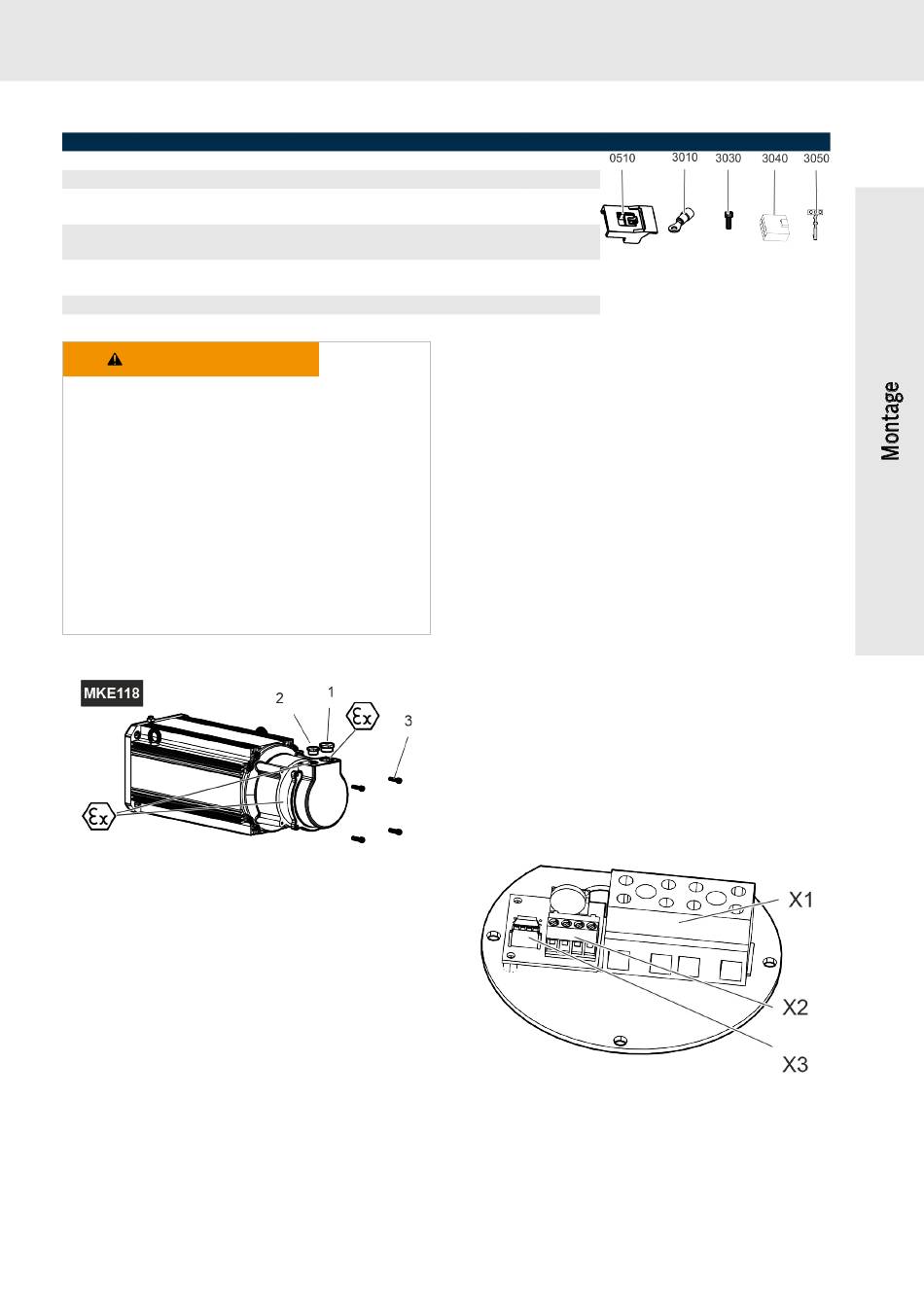

Fig. 21 : Raccordement électrique MKE118
exécution avec carter "E"
1
Enlever le bouchon presse-étoupe M25 et le
remplacer par l'ECL Ex
2
Enlever le bouchon presse-étoupe M20 et le
remplacer par l'ECL Ex
3
Couple de serrage de 6,3 Nm (utiliser les vis
fournies réf. 3030)
Ex Fente d'allumage, dégâts lors du montage
inadmissibles
R911411019, Édition 02
Désignation
DOK-MOTOR*-MKE1XX*****-ISRS-D0-P
VERROUILLAGE FICHE 2X5 POL.
COSSE DE CÂBLE KQ-M3_/
0,25-01,5RD16&
VIS CYLINDRIQUE ISO4762-M6X25-8.8-
CM&
BOÎTIER DE CONNEXION 10POL.
87613-005
CONTACT KON-EF-0,32/0,52-NNN&
Consignes de montage
•
•
•
•
•
Fig. 22 : Bornes MKE118
Raccordement électrique
Quantité
Vue
1
1
2
4
1
10
Dans le cadre des travaux de montage, il faut
ouvrir et ajuster des fentes protégées contre
l'allumage traversant. Evitez tout endomma-
gement sur les surfaces des fentes d'allu-
mage traversant. Ne pas enlever la graisse de
montage existante et ne pas modifier la posi-
tion départ usine des joints toriques. Tra-
vailler dans un environnement propre.
En cas d'endommagement des surfaces des
fentes d'allumage traversant dans le cadre du
montage, faire réparer le moteur par le ser-
vice après-vente Rexroth qui installera des
pièces de rechange d'origine.
Les vis du couvercle sont revêtues. Utilisez
les vis revêtues fournies pour réaliser le mon-
tage. Nettoyez le filetage avant d'introduire
les vis.
Utilisez des câbles de raccordement blindés.
Utilisez des ECL Ex.
57 / 82
Bosch Rexroth AG
