MKE Servomoteurs synchrones
•
Evitez tout dommage sur l'ajustage du coté
de l'installation.
•
Utilisez des vis et des rondelles pour la fixa-
tion par bride conformément au
⮫ Chapitre 6.2.2 « Interfaces mécaniques »
à la page
29.
8.2
Montage des éléments de
transmission
REMARQUE
Dommage moteur suite à des coups sur l'arbre
moteur
Ne pas taper sur l'extrémité de l'arbre et ne pas
dépasser les forces axiales et radiales admissi-
bles du moteur.
Ne monter ou démonter les éléments de trans-
mission, tels que les poulies et les coupleurs,
qu'avec des dispositifs appropriés, en les chauf-
fant légèrement si nécessaire.
•
Evitez des tensions de courroie non autori-
sées. Respectez les forces radiales et axiales
admissibles indiquées dans les notes explica-
tives de la conception.
•
L'état d'équilibrage de l'élément de transmis-
sion doit être accordé à l'équilibrage des
moteurs.
Montage

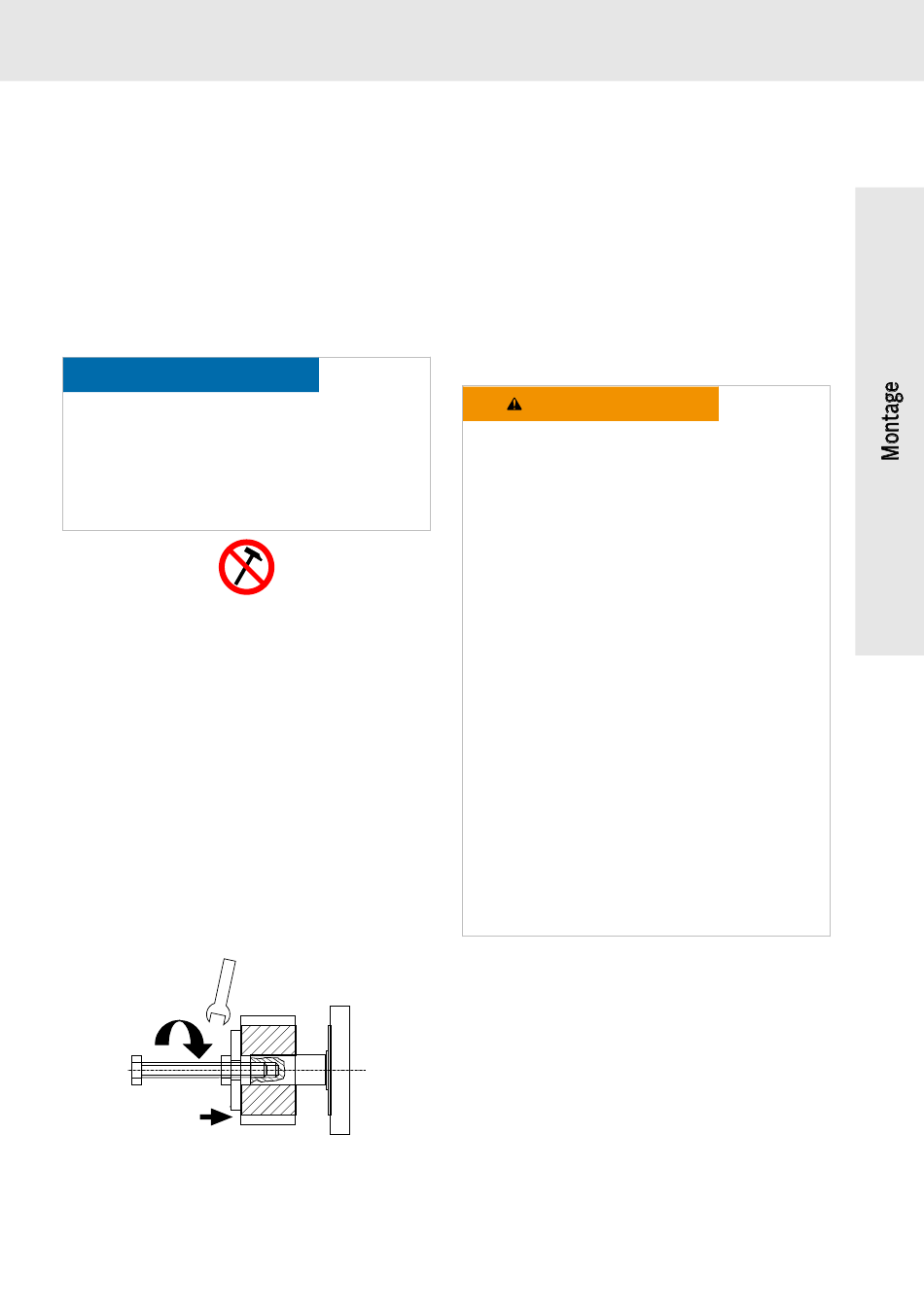

Fig. 6 : Monter l'élément de transmission
R911411019, Édition 02
•
Pour le montage des éléments de transmis-
sion utilisez le trou de centrage. Pour des
informations détaillées sur les trous de fixa-
tion, voir les cotes.
•
Chauffer éventuellement l'élément de trans-
mission.
8.3
Raccordement électrique
8.3.1
Raccordement électrique con-
signes générales
AVERTISSEMENT
Risque d'explosion dû à la manipulation incor-
recte lors du raccordement du moteur!
Assurez-vous que le raccordement du moteur
n'est effectué que dans une atmosphère non
explosive et uniquement hors tension.
Avant tout travail sur l'installation, il faut toujours
contrôler à l'aide d'un dispositif de mesure
approprié (p. ex. multimètre) si quelques pièces
de l'installation sont encore sous tension rési-
duelle (p. ex. provoquée par les énergies rési-
duelles de condensateurs dans des filtres et
unités d'entraînement etc.). Attendre l'écoule-
ment de leurs durées de déchargement.
La connexion entre le raccord du conducteur de
protection et la terre du système doit être établie
avant toute autre connexion.
Les points de connexion ou de raccordement
vers ou sur le variateur doivent se trouver en
dehors de la zone ex ou doivent être homologués
pour l'utilisation en atmosphères explosives.
43 / 82
Raccordement électrique
Bosch Rexroth AG
