Commandes

Pédales de déplacement (Fig. 12)—Appuyez sur la
pédale de marche avant pour faire déplacer la machine
en marche avant. Appuyez sur la pédale de marche
arrière pour vous déplacer en marche arrière ou pour
faciliter l'arrêt de la machine en marche avant.
Laissez la pédale revenir au point mort, ou ramenez-la
vous-même au point mort, pour arrêter la machine.
Sélecteur de tonte/transport (Fig. 12)—A l'aide du
talon, déplacez le sélecteur vers la gauche pour vous
déplacer et vers la droite pour tondre. Les unités de
coupe ne fonctionnent que lorsque la position de tonte
est sélectionnée. Note : la vitesse de tonte est réglée
en usine à 9,7 km/h. Vous pouvez l'augmenter ou la
réduire en ajustant la vis de butée (Fig. 13).

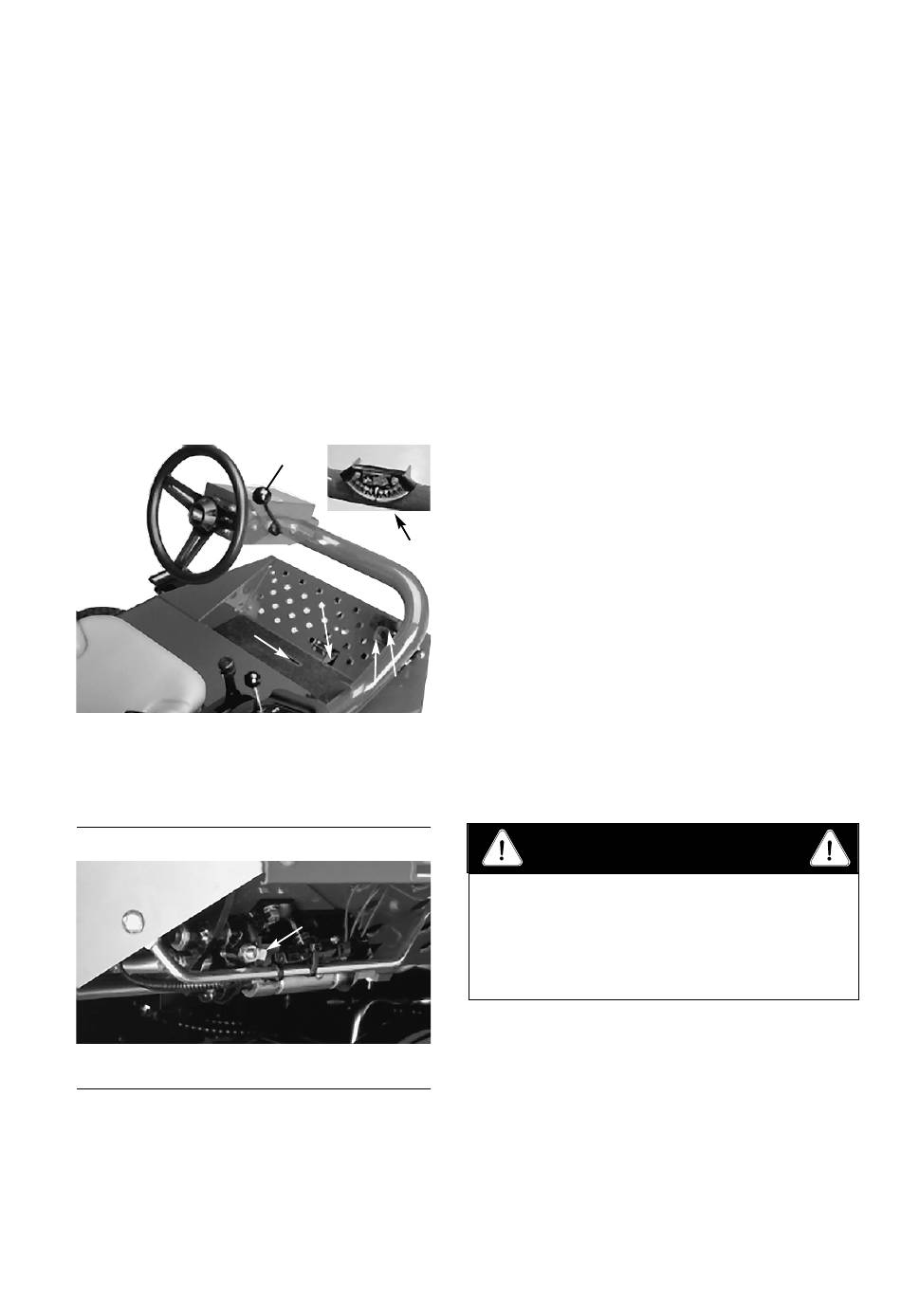

Figure 12
1. Pédale de déplacement en marche avant
2. Pédale de déplacement en marche arrière
3. Sélecteur de tonte/transport
4. Levier d'inclinaison du volant
5. Indicateur de position
6. Indicateur d'angle
Figure 13
1. Vis de butée
Levier d'inclinaison du volant (Fig. 12)—Tirez le
levier en arrière pour régler l'inclinaison du volant.
Poussez le levier vers l'avant pour bloquer le volant
en position.
4
3
5
1
2
1
Indicateur d'angle (Fig. 12)—Indique l'angle de
dévers de la machine en degrés.
Commutateur de démarrage (Fig. 14)—Le commu-
tateur de démarrage a trois positions : contact coupé,
pour arrêter le moteur ; contact établi/préchauffage
pour activer les bougies de préchauffage et démarrage,
pour mettre le moteur en marche. Tournez la clé en
position contact établi/préchauffage jusqu'à extinction
du voyant de préchauffage (environ 7 secondes).
Tournez ensuite la clé en position de démarrage pour
engager le démarreur. Relâchez la clé quand le moteur
démarre. La clé revient automatiquement en position
contact établi/marche. Pour arrêter le moteur, tournez
la clé en position contact coupé. Enlevez la clé du
commutateur pour éviter tout démarrage accidentel.
Manette d'accélérateur (Fig. 14)—Déplacez la
manette vers l'avant pour augmenter le régime moteur
et vers l'arrière pour le diminuer.
6
Sélecteur des unités de coupe (Fig. 14)—Poussez la
manette vers l'avant pour abaisser les unités de coupe
au sol (les unités de coupe ne s'abaissent que si le
moteur tourne ; elles ne fonctionnent pas quand elles
sont relevées). Tirez la manette en arrière, à la
position de relevage, pour relever les unités de coupe.
Déplacez la manette vers la droite ou la gauche pour
déplacer les unités de coupe dans le même sens. Cette
opération ne doit s'effectuer que lorsque les unités de
coupe sont relevées ou, si elles sont abaissées, quand
la machine se déplace.
La stabilité de la machine est optimale quand les
unités de coupe sont déplacées en amont. Si vous les
déplacez en aval, la machine perd de sa stabilité.
Vous risquez alors de vous retourner et de subir des
blessures graves, voire mortelles.
Note : vous n'avez pas besoin de maintenir la manette
en avant pendant la descente des unités de coupe.
Indicateur de position (Fig. 12)—Une fente dans la
console de commande indique que les unités de coupe
sont à la position centrale.
Commande d'entraînement des unités de coupe
(Fig. 14)—Le commutateur a deux positions :
engagement et désengagement.
– 15 –
DANGER
