Fieldgate FXA42
Endress+Hauser
Les ports d' e ntrées ouverts sont définis pour avoir la valeur 0 (type de données booléen).
Double-cliquer sur un port pour l' i nverser logiquement (négation). Un petit cercle indique
que le port est inversé (voir le graphique ci-dessous).
La négation est effectuée logiquement. La valeur 0 est modifiée en valeur 1. Une valeur
différente de 0 est modifiée en valeur 0. La négation d' u ne chaîne de caractères donne
comme résultat une chaîne vide.

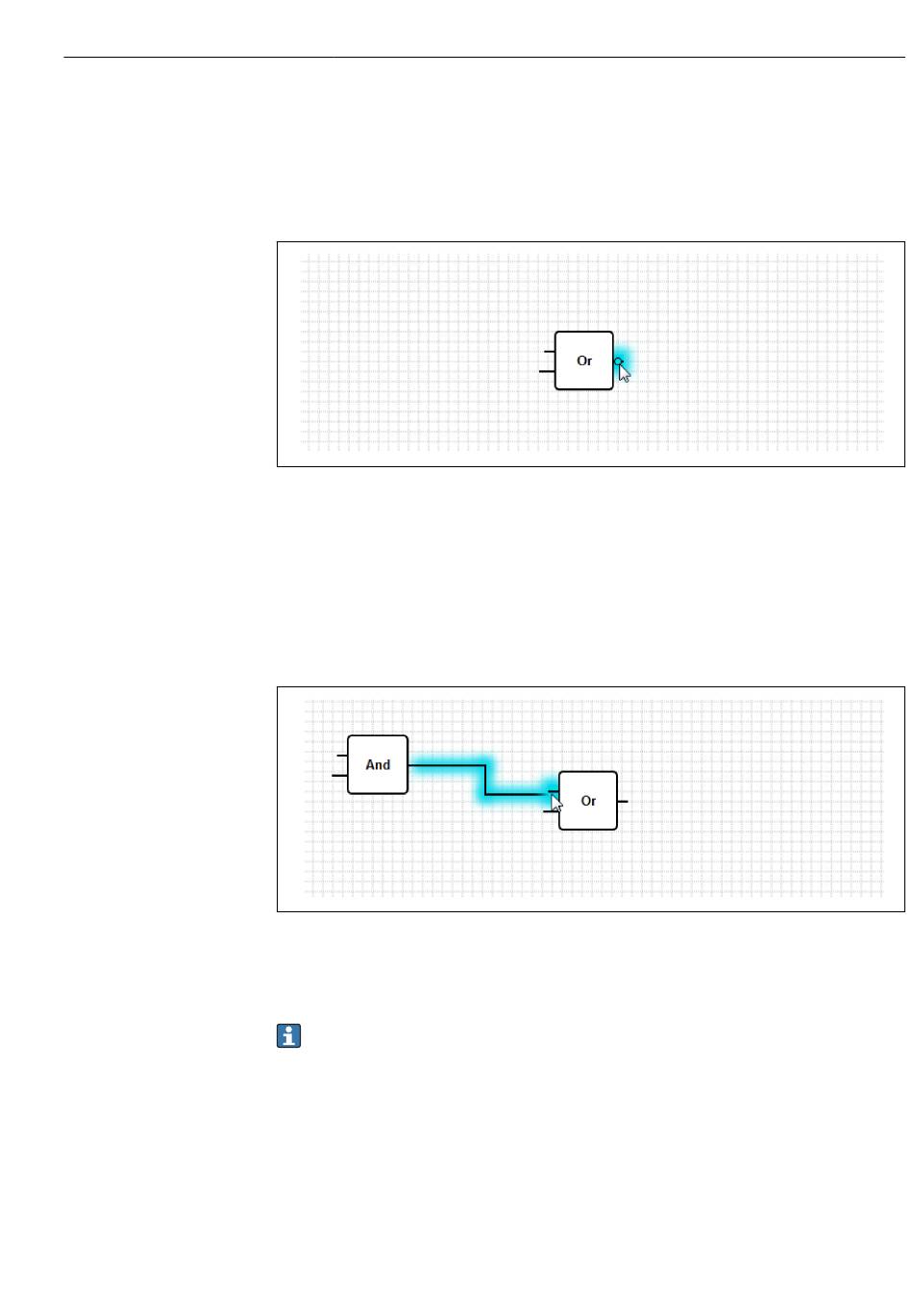

Pour connecter un port d' e ntrée à un port de sortie, cliquer sur l' u n des ports, maintenir le
bouton de la souris enfoncé, glisser-déposer le connecteur bleu qui apparaît sur l' a utre port
(voir le graphique suivant), puis relâcher le bouton de la souris. Remarque : Un port de
sortie peut être connecté à plusieurs ports d' e ntrée. Cependant, il n' e st pas possible
d' i nterconnecter deux ports d' e ntrée ou deux ports de sortie. Les connecteurs peuvent être
sélectionnés comme n' i mporte quel autre élément. Des connecteurs activés peuvent être
supprimés en cliquant sur le bouton Supprimer de la barre d' o utils ou en actionnant la
touche DEL du clavier.
Certains éléments permettent d' a jouter ou de supprimer des ports de façon dynamique.
Pour ce faire, cliquer avec le bouton droit sur l' é lément. Un menu déroulant apparaît (voir
le graphique suivant). Il est ici possible d' a jouter ou de supprimer des ports.
Chaque élément a un nombre minimum et un nombre maximum de ports. Ce menu
déroulant permet également d' a ccéder à l' a ide pour l' é lément concerné.
Configuration
A0034212-FR
A0034213-FR
