ABMESSUNGEN DER AUSFÜHRUNG
Das Gerät muss sich perfekt in den Dachmontagerahmen einfügen und die Gerätunterfläche muss vollkommen
waagerecht sein.

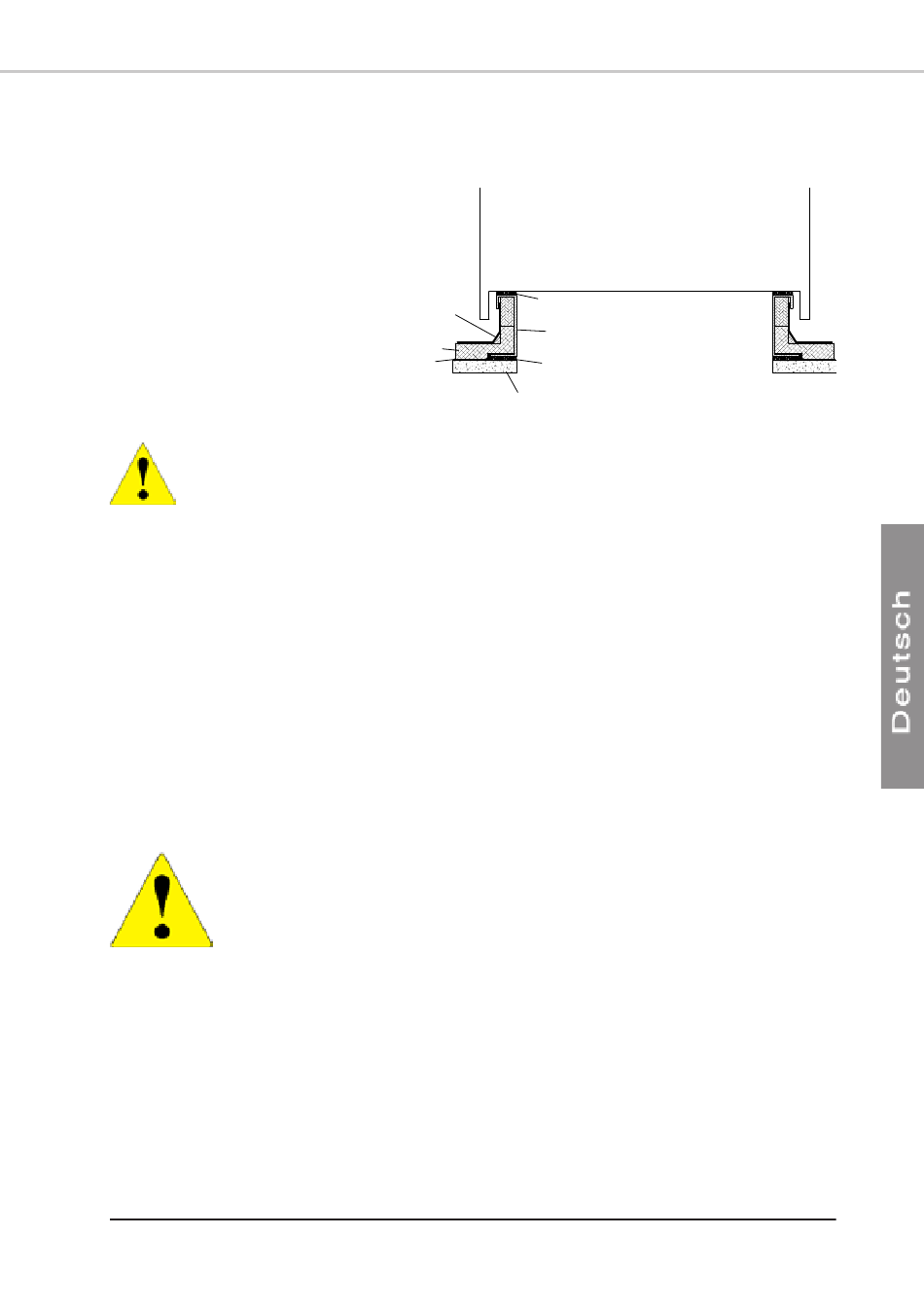

POSITIONIEREN DES DACHRAHMENS UNTER DEM GERÄRT (SCHNITTANSICHT)
1. Dachmontagerahmen
2. Gummidichtung (mit dem Dachrahmen
geliefert)
3. Harterschwingungsdämpfender Kautschuk
(Option)
4. Betonträger oder -Stahl (dach)
5. Dampfschutzfolie (Lieferumfang Dachdecker)
6. Dachisolierung (Lieferumfang Dachdecker)
7. Dachfoliesüberzug (Lieferumfang Dachdecker)
Um eine Unterbrechung der Wärmebrücke eventuelle und Schwingungen zwischen
dem Dachrahmen und dem Gerät zu hindern, wird eine Dichtung (Nr. 2) 50x5 mit
dem Dachrahmen geliefert. Diese Dichtung muss von dem Installateur unbedingt
zwischen dem Maschinenboden und allen mit dem Boden in Berührung kommenden
Die äußere Dämmung des Rahmens bauseits vorsehen.
Dachmontagerahmen isolieren, bevor zu stellen es ROOFT@IR.
Die Dämmung muss mindestens 25 mm dick sein und an der Oberfläche durch ein bituminiertes Folle (oder ein
anderes gleichwertiges Material) geschützt sein, das die Dichtigkeit gewährleistet.
KONFIGURATION DES GERÄTS

ANMERKUNGEN

Die Maschine wurde für den Anschluss an ein Kanalnetz ausgelegt. Falls dies nicht der Fall ist, muss ein Schutzgitter
am Zuluft öffnung und ein Einrichtung vorgesehen werden, die einen ausreichend großen Druckverlust künstlich
erzeugt, um keinen Überstrom an dem Motor hervorzurufen (siehe Ventilatorkennlinien in der Anlage).
Es sind 4 Zuluftkonfigurationen und 4 Abluftkonfigurationen lieferbar.
Für jede Konfiguration vor dem Eintreffen der Einheit auf der Baustelle die Größe der vorzusehenden Ausblaskanäle
vermerken. Das jeweils gewählte Material auf seine Nichtbrennbarkeit prüfen und sicherstellen, dass es bei einem
Brand in dem Gebäude keine giftigen Rauchgase freisetzt. Die Innenflächen müssen glatt und leicht zu reinigen
sein, damit die darin strömende Luft nicht verschmutzt wird.
AUF KEINEN FALL IN DER LUFTBEHANDLUNGSZONE DES GERÄTES LÖCHER
BOHREN. ANDERNFALLS WIRD DIE HERSTELLERGEWÄHRLEISTUNG BEI EINEM
EVENTUELLEN AUSTRETEN VON WASSER HINFÄLLIG

ZULUFT

² Senkrechter nach unten: S1
² Seitlicher Ausblas: S2
²
Ausblas Rückseite: S3
² Ausblas nach oben: S4
Nur in die Konfigurationen "Senkrechter nach unten" und "senkrechter Abluft Ansaug" sind ein Dachrahmen
erforderlich. Bei den anderen Ausführungen die Gerät aufstellung genau prüfen, um zu vermeiden, dass die
Unterkonstruktion, durch ihr Gewicht beschädigt wird.
ABMESSUNGEN
SIEHE ANLAGE
ROOF@IR
2
7
6
3
5
4
Metallteilen angebracht werden.

ABLUFT

²
²
²
²
SIEHE ANLAGE
11
1
Senkrechter Ansaug von unten: R1
Seitlicher Ansaug:R2
Ansaug Rückseite: R3
Ansaug von oben: R4
