INSTALLAZIONE

L'unità non è stata progettata per sopportare pesi o tensioni di attrezzature, tubazioni e costruzioni
adiacenti. Qualsiasi peso o tensione estranea potrebbe provocare una disfunzione o una caduta che
potrebbero essere pericolose e causare danni alle persone. In tal caso, la garanzia sarebbe annullata.

LUOGO D'IMPIANTO E CONDIZIONI NECESSARIE

² La struttura dell'edificio deve potere essere in grado di supportare il peso dell'unità quando in
funzione.
² Il luogo di installazione della macchina non deve essere propizio alle inondazioni.
² La superficie sulla quale sarà installata la macchina dovrà essere piana, pulita e priva di qualsiasi
ostacolo. Dovrà essere sufficientemente grande al fine di distribuire il peso dell'unità all'insieme della
struttura dell'edificio.
² Rispettare gli spazi liberi raccomandati da prevedere attorno all'unità al fine di evitare qualsiasi
rischio di disfunzione della stessa.
² La tenuta stagna tra la macchina e l'edificio dovrà essere assicurata sotto la responsabilità
dell'installatore. Quest'ultimo dovrà rispettare le relative regole dell'arte e conformarsi alle
raccomandazioni e alle disposizioni riportate nella documentazione tecnica dell'unità.
² Al fine di evitare qualsiasi rischio di condense e dispersioni, le guaine e le tubazioni montate all'esterno
dell'unità devono essere coinbentate in funzione della differenza e delle variazioni delle temperature
interne ed esterne.
Il supporto dell'unità dovrà essere previsto come indicato nel presente manuale. In
caso di supporto inappropriato, il personale incorre in gravi rischi di danni corporali.

AEREA DI SERVISIO

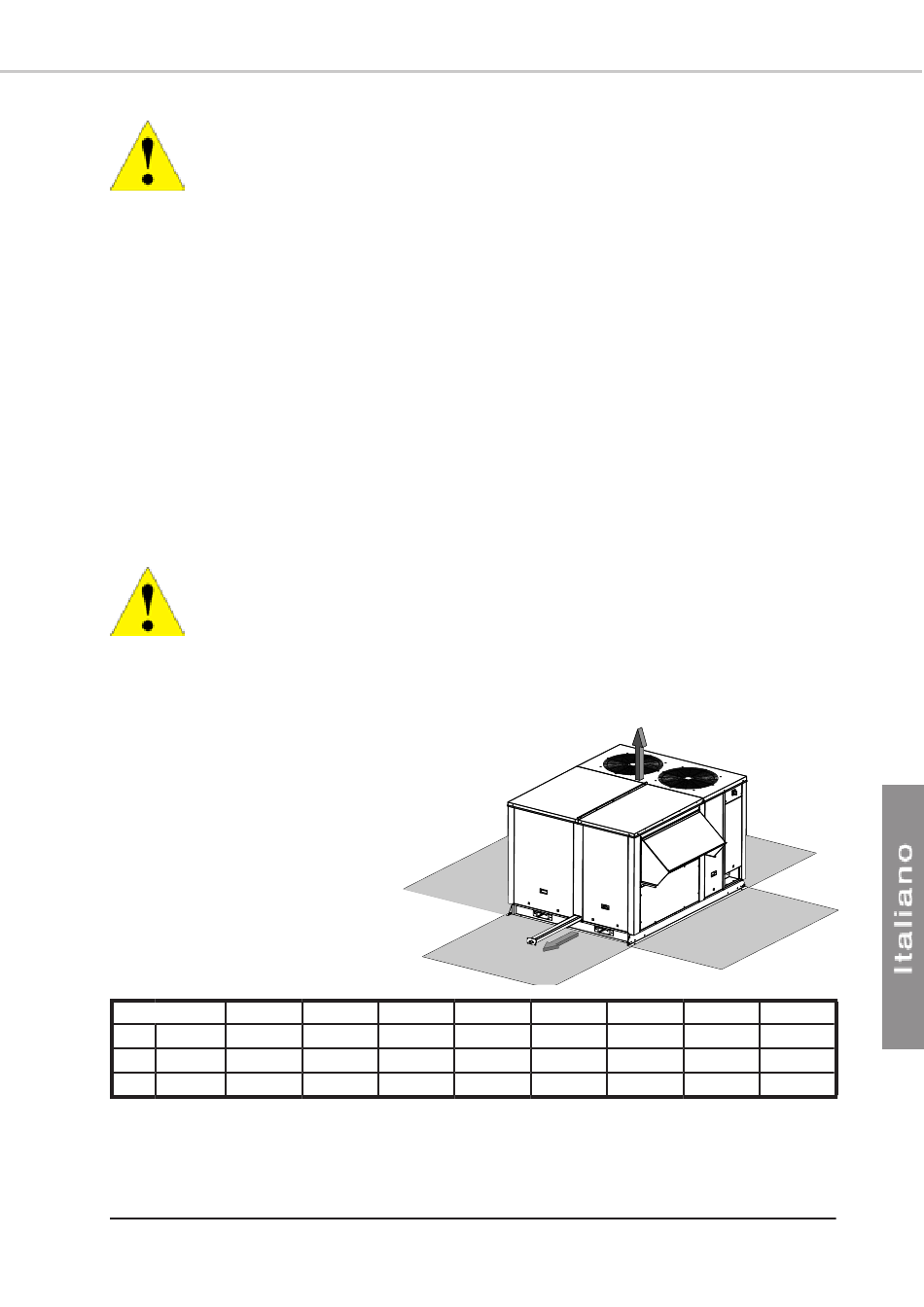

La figura qui sotto illustra gli spazi liberi minimi da prevedere attorno
all'unità per assicurare l'acceso ed il corretto funzionamento
della stessa. Evitare di otturare lo scambiatore esterno al
fine di assicurare una corretta circolazione dell'aria
attraverso quest'ultimo.
Oltre gli spazi liberi indicati sul foglio delle
dimensioni, è fondamentale prevedere un
accesso sicuro ed appropriato per la
realizzazione degli interventi di riparazione
e di manutenzione.
Modelli RT30
A mm 1200
B* mm 1400
C mm 3000
* Vasca di condensa estraibile.
A
B
RT40 RT50 RT60
1200 1200 1500
1400 1400 1600
3000 3000 3000
9
C
A
RT70 RT80 RT100
1500 1500 1500
1600 1600 1600
3000 3000 3000
A
RT110
1500
1600
3000
