725Ex
Mode d'emploi
Utilisation du mode de mesure
Mesure de paramètres électriques (afficheur
supérieur)
Pour mesurer le courant ou la tension en sortie d´un
transmetteur, ou pour mesurer la sortie d´un instrument
manométrique, procédez de la façon suivante en utilisant
l´afficheur supérieur :
1.
Appuyez sur
pour choisir la tension ou le
courant. Le mode LOOP ne doit pas être activé.
2.
Branchez les cordons suivant la figure 7.
Mesure de courant avec alimentation de boucle
La fonction d´alimentation de boucle met en service une
alimentation 12 V en série avec le circuit de mesure de
courant, permettant de contrôler le transmetteur lorsqu´il
est déconnecté du circuit de l´usine. Pour mesurer un
courant avec l´alimentation de boucle, procédez de la
façon suivante :
1.
Reliez le calibrateur aux bornes de la boucle de
courant du transmetteur conformément à la figure 8.
2.
Le calibrateur étant en mode de mesure de courant,
appuyez sur
. L´affichage LOOP apparaît et une
alimentation 12 V interne de boucle est activée.
20
MULTIFUNCTION
725Ex
PROCESS CALIBRATOR
V mA
LOOP
V mA
MEAS
SOURCE
TC
RTD
2004.1573266
LR110460
Zone 0 AEx ia IIB 171 C
I.S. Class I Div 1, Groups B,C,D
STORE
SETUP
RECALL

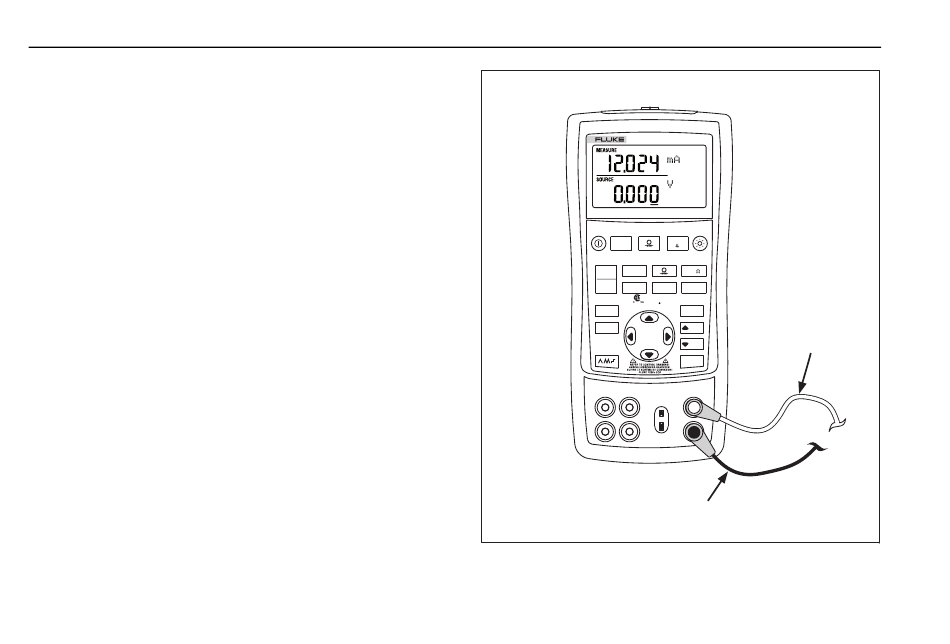

Figure 7. Mesure du courant ou de la tension en sortie
ZERO
Hz
°
C
°
F
100%
25%
Rouge
25%
0%
Noir
azy42f.eps
