ABB DCS800 Manuel D'exploitation page 152

Numéro
(Index)

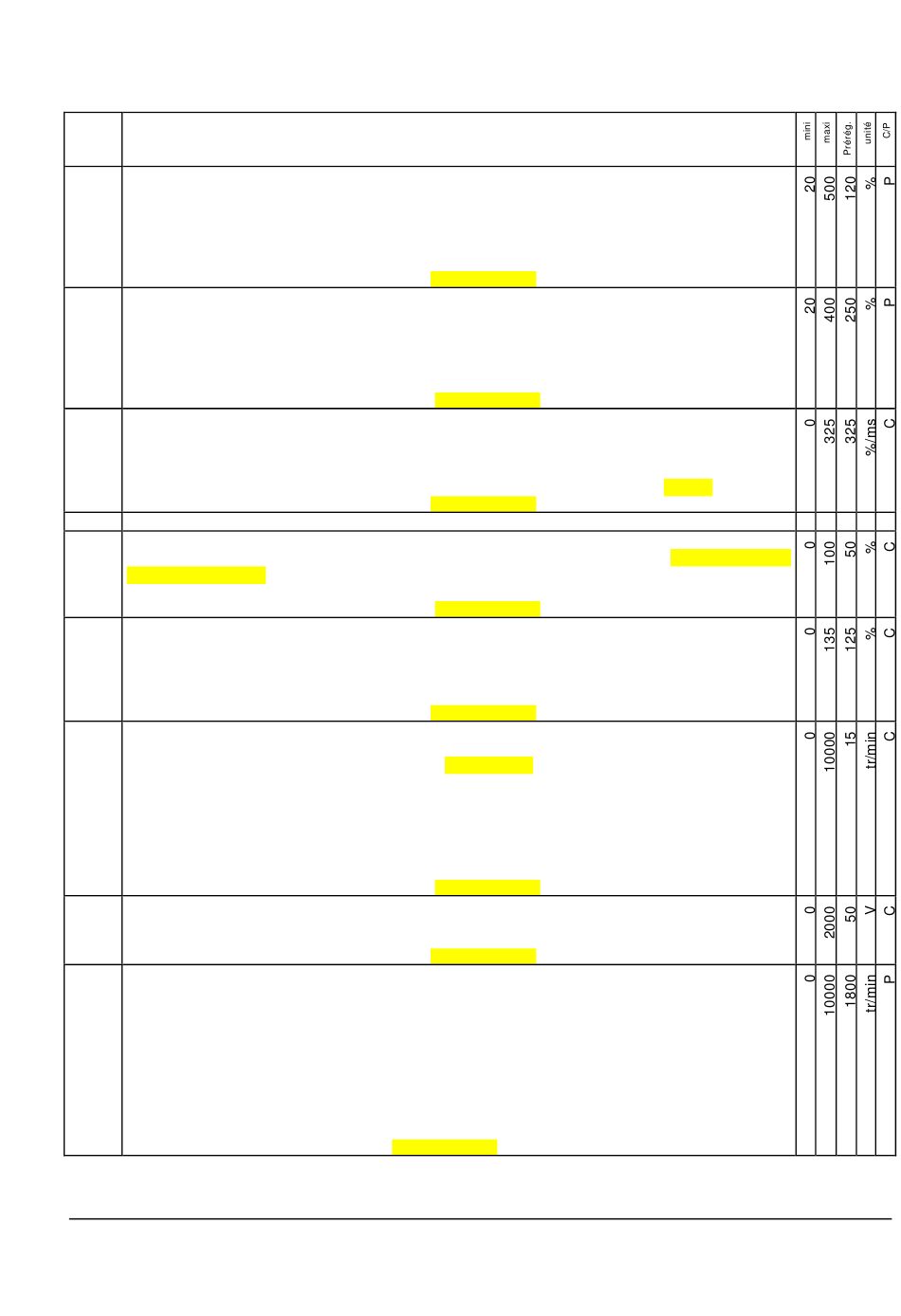

30.08 NivSurtensIndui (niveau surtension induit)
Le variateur déclenche sur défaut F503 SurTensIndui [MotDéfaut1 (9.01) bit 2] en cas de
franchissement de la valeur de ce paramètre (en % de TensionNomMot1 (99.02)).
Exemple :
Si TensionNomMot1 (99.02) = 525 V et NivSurtensIndui (30.08) = 120 %, le variateur déclenche
sur défaut de tension d'induit > 630 V.
Facteur d'échelle : 10 == 1 %
30.09 NivSurtintensInd (niveau surintensité induit)
Le variateur déclenche sur défaut F502 SurIntensInd [MotDéfaut1 (9.01) bit 1] en cas de
franchissement de la valeur de ce paramètre (en % de CourantNomMot1 (99.03)).
Exemple :
Si CourantNomMot1 (99.03) = 850 A et NivSurtintensInd (30.09) = 250 %, le variateur déclenche
sur défaut d'intensité d'induit > 2125 A.
Facteur d'échelle :
30.10 MontMaxCourInd (montée maxi courant induit)
Le variateur déclenche sur défaut F539 MontCourRapi [MotDéfaut3 (9.03) bit 6] en cas de
franchissement de la valeur de ce paramètre (en % de CourantNomMot1 (99.03) par ms).
N.B. :
Ce déclenchement entraîne l'ouverture du contacteur principal et du disjoncteur continu, si présent.
Facteur d'échelle : 100 == 1 %/ms
30.11 Inutilisé
30.12 DéfExcitMiniM1 (défaut excitation mini moteur 1)
Le variateur déclenche sur défaut F541 SousIntExcM1 [MotDéfaut3 (9.03) bit 8] lorsque le courant
descend en dessous de la valeur de ce paramètre (en % de CourNomExcitM1 (99.11)) après fin de
la temporisation réglée à TempoDéfMiniExc (45.18).
Facteur d'échelle :
30.13 NivSurintExciM1 (niveau surintensité excitation moteur 1)
Le variateur déclenche sur défaut F515 SurinteExcM1 [MotDéfaut1 (9.01) bit 14] en cas de
franchissement de la valeur de ce paramètre (en % de CourNomExcitM1 (99.11)).
La fonction de défaut de surintensité d'excitation est désactivée si ce paramètre est réglé sur
135 %.
Facteur d'échelle : 100 == 1 %
30.14 NivSurvMesVites (niveau de surveillance mesure vitesse)
Le variateur réagit conformément au paramètre SélDéfMesVitess (30.17) si la mesure de vitesse
[VitesseCodeur (1.03) ou VitesseTachy (1.05)] est inférieure à NivSurvMesVites (30.14) alors que
la FEM mesurée dépasse NivSurvMesFEM (30.15).
Valeur limitée en interne entre 0 tr/min et (2.29) x 32 767/20 000 tr/min
Exemple :
Si NivSurvMesVites (30.14) = 15 tr/min et NivSurvMesFEM (30.15) = 50 V, le variateur déclenche
lorsque la FEM est > 50 V si la mesure de vitesse est ≤ 15 tr/min.
Facteur d'échelle :
30.15 NivSurvMesFEM (niveau de surveillance mesure FEM)
La fonction de surveillance de mesure de vitesse est activée lorsque la FEM mesurée dépasse la
valeur de ce paramètre. Cf. également NivSurvMesVites (30.14).
Facteur d'échelle : 1 == 1 V
30.16 SurvitesseMot1 (survitesse moteur 1)
Le variateur déclenche sur défaut F532 SurvitessMot [MotDéfaut2 (9.02) bit 15] en cas de
franchissement de la valeur de ce paramètre.
Valeur limitée en interne entre 0 tr/min et (2.29) x 32 767/20 000 tr/min
N.B. :
La valeur de ce paramètre est également utilisée pour régler la dynamo tachymétrique. L'alarme
A115 AlmValTachy [MotAlarme1 (9.06) bit 15] est signalée pendant 10 s si cette valeur est
modifiée, obligeant à un nouveau réglage de RéglageTachyM1 (50.12) ou UTachyM1Vit1000
(50.13) possible avec ModeExploitat (99.06) = RégFinTachy .
Facteur d'échelle : (2.29)
Nom du signal/paramètre
Type : Entier non signé Sauvegardé : Oui
10 == 1 % Type : Entier non signé Sauvegardé : Oui
Type : Entier non signé Sauvegardé : Oui
100 == 1 % Type : Entier non signé Sauvegardé : Oui
Type : Entier non signé Sauvegardé : Oui
(2.29) Type : Entier non signé Sauvegardé : Oui
Type : Entier non signé Sauvegardé : Oui
Type : Entier non signé
3ADW000193R0207 – Manuel d'exploitation DCS800 fr c
Sauvegardé : Oui
Liste des signaux et paramètres
152
