ABB DCS800 Manuel D'exploitation page 231

Numéro
(Index)

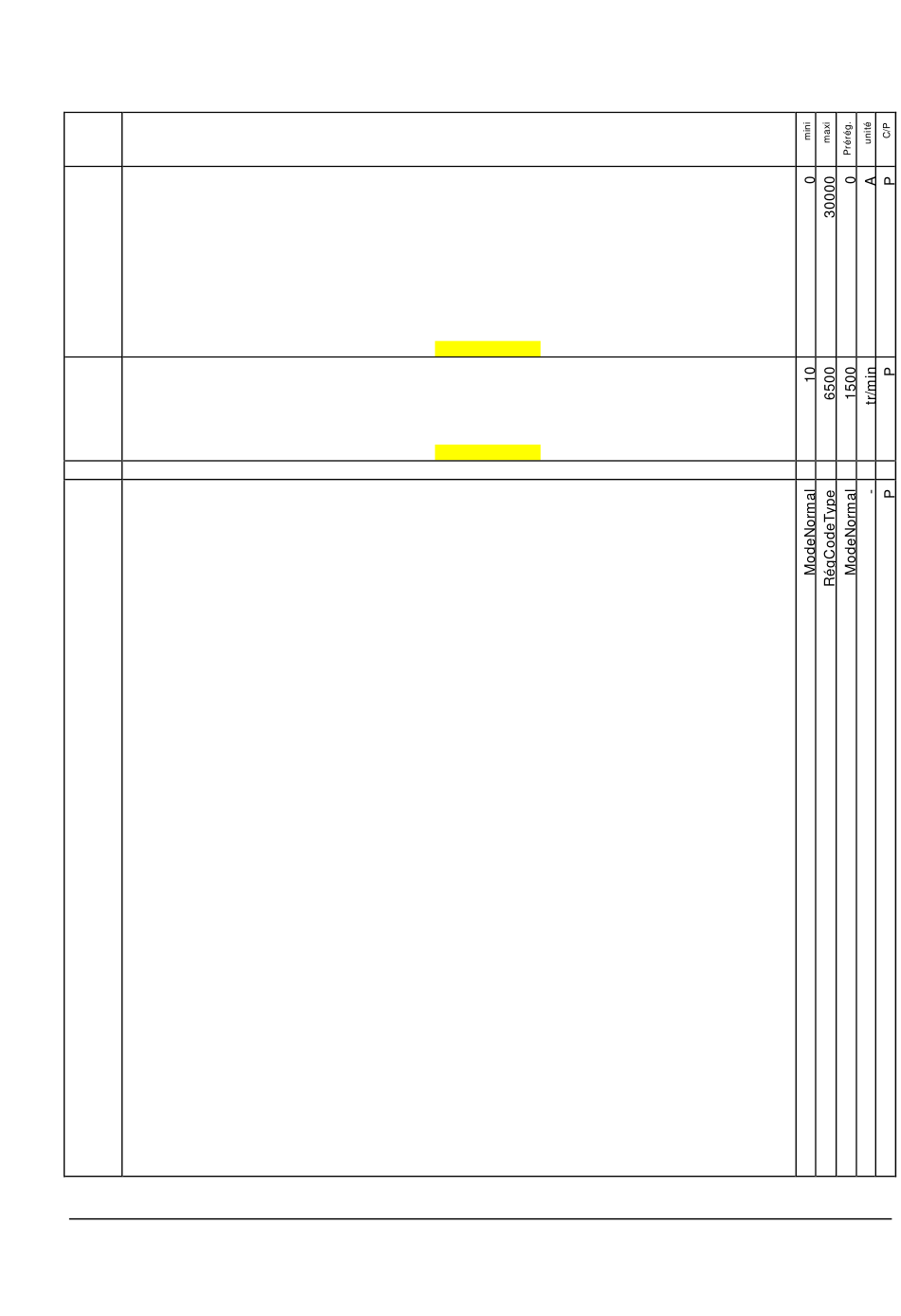

99.03 CourantNomMot1 (courant nominal moteur 1)
Courant nominal d'induit (c.c.) du moteur 1 repris de la plaque signalétique. Si plusieurs moteurs
sont raccordés au variateur, réglez le courant total de tous ces moteurs.
N.B.1 :
En mode 12 pulses parallèle, ce paramètre doit être réglé sur la valeur du courant fournie par le
convertisseur lui-même, soit généralement 50 % du courant nominal moteur si un seul moteur est
raccordé, soit 100 % si deux moteurs sont raccordés en parallèle.
N.B.2 :
Si le convertisseur est utilisé comme excitation triphasée, utilisez ce paramètre pour régler le
courant nominal d''excitation.
Facteur d'échelle :
99.04 VitesseBaseMot1 (vitesse de base moteur 1)
Vitesse de base du moteur 1 reprise de la plaque signalétique, généralement le point de défluxage.
VitesseBaseMot1 (99.04) doit être réglée entre :
0,2 et 1,6 fois FormatVitesUtil (2.29).
Si tel n'est pas le cas, l'alarme A124 ErrFormatVit [MotAlarme2 (9.07) bit 7] est signalée.
Facteur d'échelle : 10 == 1 tr/min
99.05 Inutilisé
99.06 ModeExploitat (mode d'exploitation)
Cette fonction intègre plusieurs modes de test et des procédures de calibrage manuel et
automatique.
Le mode est automatiquement réglé sur ModeNormal après une procédure d'autocalibrage ou
après un diagnostic des thyristors, réussi ou non. Si des erreurs surviennent au cours de la
procédure sélectionnée, l'alarme A121 EchecAutocal [MotAlarme2 (9.07) bit 4] est signalée.
L'origine de cette erreur peut être connue au signal Diagnostic (9.11).
RégCodeType revient automatiquement sur ModeNormal à la mise sous tension suivante.
0 = ModeNormal
1 = AutoCalRégCt
2 = AutoCalRégEx
3 = AutoCalFEMFx
4 = AutoCalRégVi
5 = TestMesVites
6 = CalManuRégCt
7 = CalManuRégEx
8 = DiagnostThyr
9 = TestInvChamp
10 = RégCodeType
11 = CalManuRégVi calibrage manuel réponse indicielle régulateur de vitesse
12 = CalibManuFEM calibrage manuel régulateur FEM (en préparation)
13 = réservé
14 = RégFinTachy
N.B.1 :
La chaîne de traitement des références est désactivée tant que ModeExploitat (99.06) ≠
ModeNormal .
N.B.2 :
En fonction de MoteurSélect (8.09), le courant d'excitation du moteur 1 ou du moteur 2 est réglé.
N.B.3 :
Une excitation triphasée ne peut pas être réglée avec son convertisseur d'induit. Réglez-la en
réglant ModeExploitat (99.06) = AutoCalRégEx dans l'excitation triphasée elle-même.
Facteur d'échelle : 1 == 1
Nom du signal/paramètre
1 == 1 A Type : Entier non signé Sauvegardé : Oui
Type : Entier non signé Sauvegardé : Oui
mode de d'exploitation normal conformément à SélModeOpérat (43.01)
(préréglage)
autocalibrage régulateur courant d'induit
autocalibrage régulateur courant d'excitation
autocalibrage régulateur FEM et linéarisation de flux
autocalibrage réponse indicielle régulateur de vitesse
test mesure vitesse
calibrage manuel régulateur courant d'induit
calibrage manuel régulateur courant d'excitation
diagnostic thyristors
test inversion de champ
réglage code type, réglage pour:
CodeType (97.01)
ValEchelRégCour (97.02)
ValEchelRégTens (97.03)
FactEchCrtExcM1 (45.20)
FactEchCrtExcM2 (45.21)
Les nouvelles valeurs prennent effet à la mise sous tension suivante.
réglage fin dynamo tachymétrique
Type : C Sauvegardé : Non
3ADW000193R0207 – Manuel d'exploitation DCS800 fr c
Liste des signaux et paramètres
231
